Raspberry Pi LCD
Hướng dẫn này sẽ chỉ bạn cách sử dụng Raspberry Pi với màn hình LCD, và hiển thị văn bản, ký tự đặc biệt trên đó.
Linh Kiện Cần Thiết
| 1 | × | Raspberry Pi 5 | ||
| 1 | × | LCD I2C | ||
| 1 | × | Dây Jumper | ||
| 1 | × | (Khuyến nghị) Screw Terminal Block Shield for Raspberry Pi | ||
| 1 | × | (Khuyến nghị) Raspberry Pi Prototyping Base Plate & Breadboard Kit | ||
| 1 | × | (Khuyến nghị) HDMI Touch Screen Monitor for Raspberry Pi |
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về LCD I2C 16x2
Module LCD I2C là một giải pháp thay thế cho LCD tiêu chuẩn. Nó đơn giản hóa việc đấu nối giữa Raspberry Pi và LCD. Module LCD I2C cũng có một potentiometer tích hợp, có thể được sử dụng để điều chỉnh độ tương phản của LCD.
Sơ Đồ Chân LCD I2C
LCD I2C cần được kết nối với giao diện I2C của Raspberry Pi. Nó có 4 chân:
- Chân GND: Cần được kết nối với GND (0V).
- Chân VCC: Đây là nguồn cung cấp cho LCD, và cần được kết nối với VCC (5V).
- Chân SDA: Đây là tín hiệu dữ liệu I2C.
- Chân SCL: Đây là tín hiệu xung nhịp I2C.
Tọa Độ LCD
LCD I2C 16x2 có 16 cột và 2 hàng, với các cột và hàng được đánh số bắt đầu từ 0.

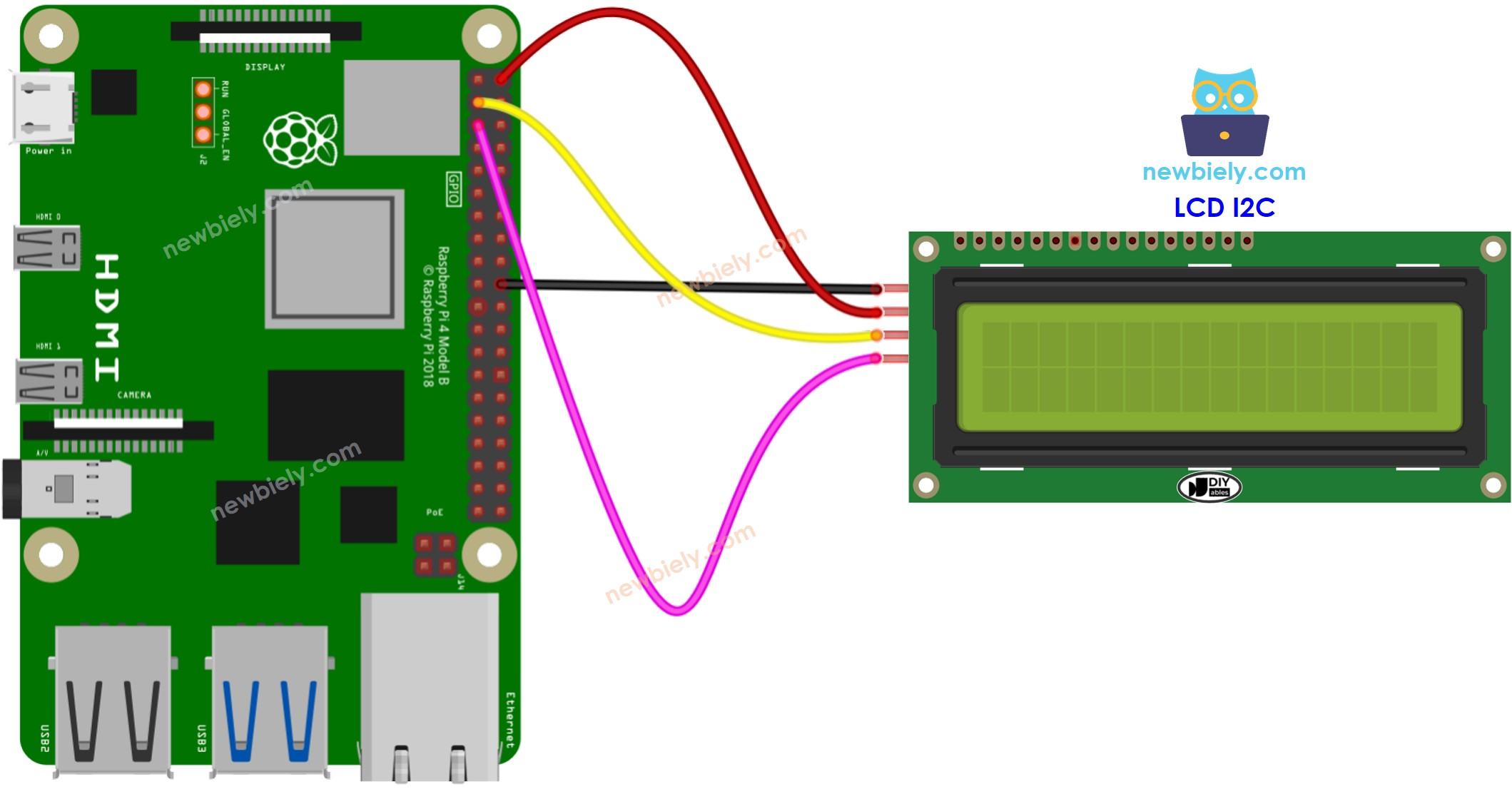

Sơ Đồ Đấu Nối
This image is created using Fritzing. Click to enlarge image
| LCD I2C | Raspberry Pi |
|---|---|
| Vin | 5V |
| GND | GND |
| SDA | GPIO2 (pin 3) |
| SCL | GPIO3 (pin 5) |
Code Raspberry Pi
Các Bước Nhanh
- Đảm bảo bạn đã cài đặt Raspbian hoặc bất kỳ hệ điều hành tương thích Raspberry Pi nào khác trên Pi của bạn.
- Đảm bảo Raspberry Pi của bạn được kết nối với cùng mạng cục bộ với PC của bạn.
- Đảm bảo Raspberry Pi của bạn được kết nối internet nếu bạn cần cài đặt một số thư viện.
- Nếu đây là lần đầu tiên bạn sử dụng Raspberry Pi, hãy xem Raspberry Pi - Cài Đặt Phần Mềm
- Kết nối PC của bạn với Raspberry Pi qua SSH bằng SSH client tích hợp trên Linux và macOS hoặc PuTTY trên Windows. Xem cách kết nối PC với Raspberry Pi qua SSH.
- Đảm bảo bạn đã cài đặt thư viện RPi.GPIO. Nếu chưa, hãy cài đặt nó bằng lệnh sau:
- Trước khi sử dụng LCD I2C với Raspberry Pi, chúng ta cần bật giao diện I2C trên Raspberry Pi. Xem Cách bật giao diện I2C trên Raspberry Pi
- Cài đặt thư viện LCD I2C bằng cách chạy lệnh sau:
- Tạo file script Python lcd.py và thêm code sau:
- Lưu file và chạy script Python bằng cách thực hiện lệnh sau trong terminal:
- Kiểm tra LCD để xem kết quả.
Script sẽ chạy trong vòng lặp vô tận liên tục cho đến khi bạn nhấn Ctrl + C trong terminal.
