Raspberry Pi Cảm Biến Ánh Sáng Điều Khiển LED

Hướng dẫn này sẽ chỉ bạn cách sử dụng Raspberry Pi và module cảm biến ánh sáng để kích hoạt LED. Chi tiết:

Khi không có ánh sáng, Raspberry Pi bật LED
Khi có ánh sáng, Raspberry Pi tắt LED

Cảm biến ánh sáng còn được biết đến với các tên gọi như photoresistor, light-dependent resistor, photocell, LDR. Raspberry Pi sử dụng cảm biến ánh sáng để đo mức độ ánh sáng môi trường. Nếu môi trường xung quanh tối, Raspberry Pi sẽ kích hoạt LED, và ngược lại, nếu sáng, nó sẽ tắt LED.

Linh Kiện Cần Thiết

1	×	Raspberry Pi 5
1	×	LDR Light Sensor Module
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	Điện trở 220 ohm
1	×	breadboard (bo mạch thí nghiệm)
1	×	Dây Jumper
1	×	(Khuyến nghị) Screw Terminal Block Shield for Raspberry Pi
1	×	(Khuyến nghị) Raspberry Pi Prototyping Base Plate & Breadboard Kit
1	×	(Khuyến nghị) HDMI Touch Screen Monitor for Raspberry Pi

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Cảm biến ánh sáng LDR rất phải chăng, nhưng nó cần điện trở để kết nối, điều này có thể làm cho việc kết nối phức tạp hơn. Để đơn giản hóa việc kết nối, bạn có thể sử dụng module cảm biến ánh sáng LDR như một lựa chọn thay thế.

Về LED và Cảm Biến Ánh Sáng

Nếu bạn chưa quen thuộc với LED và cảm biến ánh sáng (pinout, cách hoạt động, cách lập trình...), các hướng dẫn sau có thể giúp bạn:

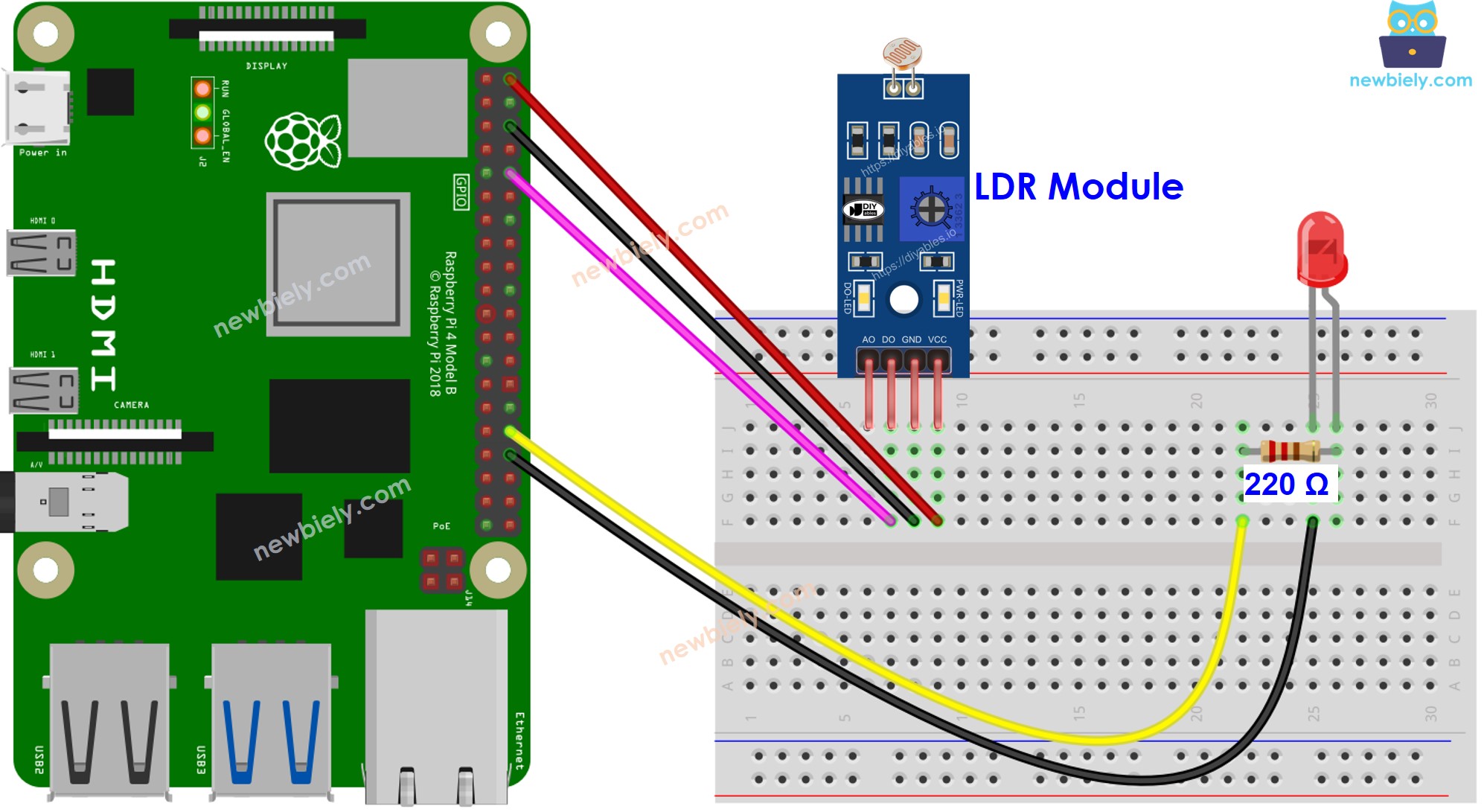

Sơ Đồ Kết Nối

This image is created using Fritzing. Click to enlarge image

Code Raspberry Pi

Module cảm biến ánh sáng xuất tín hiệu LOW khi có ánh sáng và HIGH khi không phát hiện ánh sáng. Raspberry Pi được lập trình để đọc giá trị từ module cảm biến ánh sáng và dựa trên kết quả đọc được, kích hoạt LED khi không có ánh sáng và tắt LED khi phát hiện ánh sáng.

Các Bước Nhanh

Đảm bảo bạn đã cài đặt Raspbian hoặc hệ điều hành tương thích với Raspberry Pi khác trên Pi của mình.
Đảm bảo Raspberry Pi của bạn được kết nối với cùng mạng cục bộ với PC của bạn.
Đảm bảo Raspberry Pi của bạn được kết nối internet nếu bạn cần cài đặt một số thư viện.
Nếu đây là lần đầu tiên bạn sử dụng Raspberry Pi, hãy xem Raspberry Pi - Cài Đặt Phần Mềm
Kết nối PC của bạn với Raspberry Pi qua SSH sử dụng SSH client tích hợp trên Linux và macOS hoặc PuTTY trên Windows. Xem cách kết nối PC với Raspberry Pi qua SSH.
Đảm bảo bạn đã cài đặt thư viện RPi.GPIO. Nếu chưa, hãy cài đặt bằng lệnh sau:

sudo apt-get update sudo apt-get install python3-rpi.gpio

Tạo file script Python ldr_led.py và thêm đoạn code sau:

# Mã Raspberry Pi này được phát triển bởi newbiely.vn # Mã Raspberry Pi này được cung cấp để sử dụng công khai, không có ràng buộc. # Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: # https://newbiely.vn/tutorials/raspberry-pi/raspberry-pi-light-sensor-led import RPi.GPIO as GPIO import time # Set the GPIO mode to BCM GPIO.setmode(GPIO.BCM) # Define the PIN numbers for the light sensor and the LED LIGHT_SENSOR_PIN = 15 LED_PIN = 12 # Set up the light sensor PIN as an input with a pull-up resistor GPIO.setup(LIGHT_SENSOR_PIN, GPIO.IN, pull_up_down=GPIO.PUD_UP) # Set up the LED PIN as an output GPIO.setup(LED_PIN, GPIO.OUT) try: while True: # Read the state of the light sensor light_state = GPIO.input(LIGHT_SENSOR_PIN) # Control the LED based on the light sensor state if light_state == GPIO.LOW: # Light is present, turn off the LED GPIO.output(LED_PIN, GPIO.LOW) else: # Light is not present, turn on the LED GPIO.output(LED_PIN, GPIO.HIGH) # Small delay to avoid rapid state changes time.sleep(1) except KeyboardInterrupt: # Clean up GPIO settings on program exit GPIO.cleanup()

Lưu file và chạy script Python bằng cách thực thi lệnh sau trong terminal:

python3 ldr_led.py

Che module cảm biến ánh sáng LDR bằng tay của bạn
Kiểm tra trạng thái của LED

Script chạy trong vòng lặp vô hạn liên tục cho đến khi bạn nhấn Ctrl + C trong terminal.

Giải Thích Code

Hãy xem giải thích từng dòng được chứa trong các comment của mã nguồn!
