ESP8266 Chuông

Hướng dẫn này chỉ cho bạn cách lập trình ESP8266 để điều khiển buzzer kích hoạt 12V nhằm phát ra âm thanh lớn. Nếu bạn muốn điều khiển buzzer 5V chủ động/thụ động, hãy xem bài ESP8266 - Chuông Piezo.

Phần cứng cần chuẩn bị

1	×	ESP8266 NodeMCU ESP-12E
1	×	Recommended: ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	USB Cable Type-A to Type-C (for USB-A PC)
1	×	USB Cable Type-C to Type-C (for USB-C PC)
1	×	Relay
1	×	12V Active Buzzer
1	×	12V Power Adapter
1	×	DC Power Jack
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP8266
1	×	(Khuyến nghị) Power Splitter for ESP8266 Type-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về buzzer chủ động 12V

Buzzer hoạt động ở 12V có thể phát ra âm thanh lớn, phù hợp cho hệ thống báo động.

Sơ đồ các chân cắm

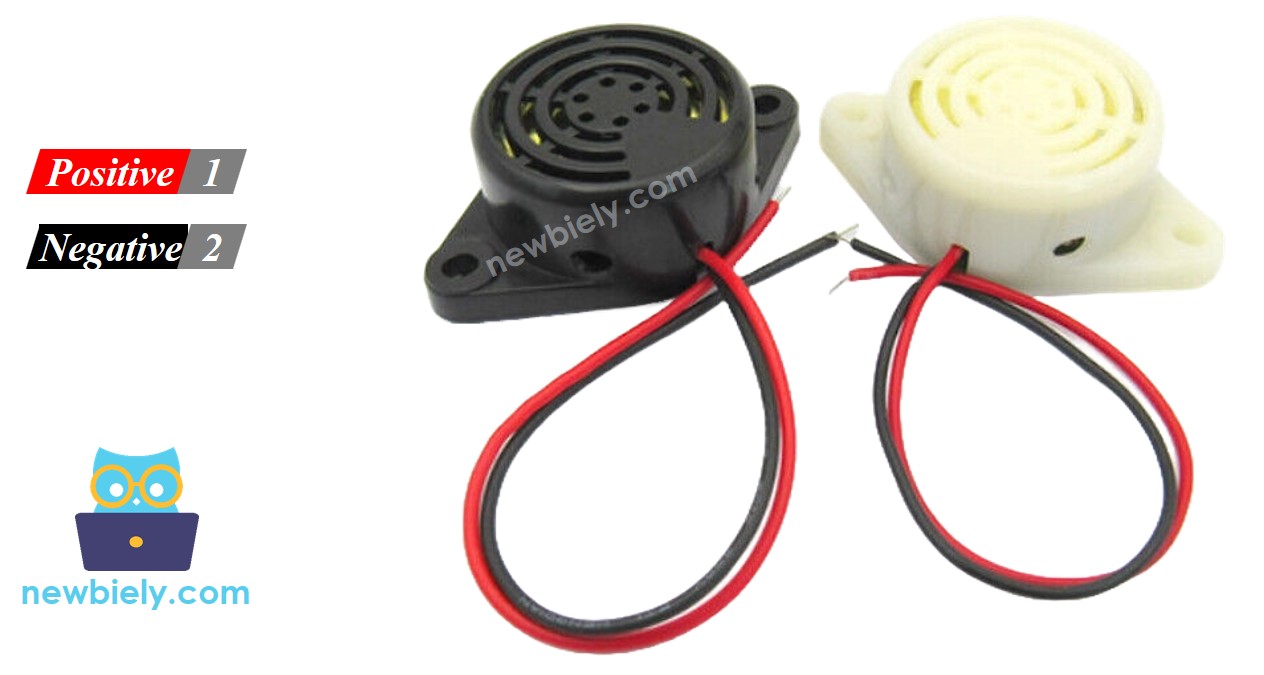

sơ đồ chân còi kích hoạt 12v ESP8266 NodeMCU

Buzzer chủ động 12V thường có hai chân:

Chân âm (-) (đen): cần được kết nối với GND của nguồn DC
Chân dương (+) (đỏ): cần được kết nối với 12 V của nguồn DC

Cách điều khiển còi kích hoạt 12V

Nếu buzzer chủ động 12V được cấp nguồn bằng nguồn 12V, nó sẽ kêu. Để điều khiển buzzer chủ động 12V, ta cần dùng một rơ-le ở giữa ESP8266 và buzzer chủ động 12V. ESP8266 có thể điều khiển buzzer chủ động 12V thông qua rơ-le. Nếu bạn chưa biết về rơ-le (cách ghép chân, cách nó hoạt động, cách lập trình ...), hãy tìm hiểu về rơ-le trong ESP8266 - rơ-le

Sơ đồ đấu dây

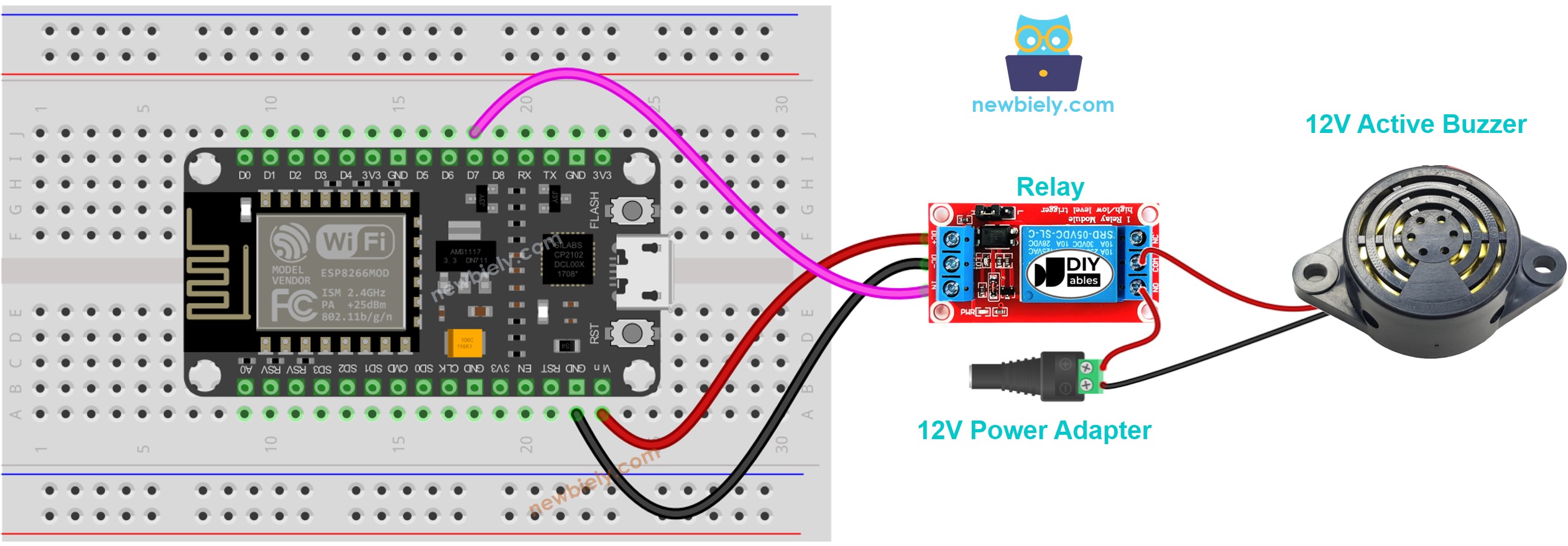

sơ đồ đấu nối còi kích hoạt 12v ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Xem thêm Sơ đồ chân ESP8266 và Cách cấp nguồn cho ESP8266.

Mã ESP8266

Đoạn mã dưới đây liên tục bật còi chủ động 12V trong hai giây và tắt sau năm giây.

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-buzzer */ #define RELAY_PIN D7 // The ESP8266 pin that controls the buzzer via relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin D7 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on buzzer 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // turn off buzzer 5 seconds delay(5000); }

Hướng dẫn từng bước

Để bắt đầu với ESP8266 trên Arduino IDE, hãy làm theo các bước sau:

Xem bài hướng dẫn ESP8266 - Cài đặt phần mềm nếu đây là lần đầu bạn sử dụng ESP8266.
Nối các linh kiện như được mô tả trong sơ đồ.
Kết nối bảng ESP8266 với máy tính của bạn bằng cáp USB.
Mở Arduino IDE trên máy tính của bạn.
Chọn bảng ESP8266 đúng, chẳng hạn như NodeMCU 1.0 (ESP-12E Module), và cổng COM tương ứng của nó.
Kết nối ESP8266 với máy tính qua cáp USB
Mở Arduino IDE, chọn bảng và cổng đúng
Sao chép mã ở trên và mở bằng Arduino IDE
Nhấp nút Upload trên Arduino IDE để tải mã lên ESP8266
Xem trạng thái của còi buzzer 12V đang hoạt động

Giải thích mã nguồn

Bạn có thể tìm lời giải thích trong các dòng chú thích của mã Arduino ở trên.
