ESP8266 Rơ-le chiết áp

Hướng dẫn này chỉ cho bạn cách sử dụng ESP8266 và biến trở để điều khiển rơ-le. Cụ thể:

ESP8266 kiểm tra xem giá trị analog của potentiometer có cao hơn hay thấp hơn ngưỡng và thực hiện hành động tương ứng - bật hoặc tắt rơ-le
ESP8266 kiểm tra xem điện áp đầu ra của potentiometer có cao hơn hay thấp hơn ngưỡng và thực hiện hành động tương ứng - bật hoặc tắt rơ-le

Bằng cách gắn một rơ-le vào bóng đèn, dải đèn LED, động cơ hoặc bộ truyền động, chúng ta có thể dùng ESP8266 và biến trở để điều khiển bóng đèn, dải đèn LED, động cơ hoặc bộ truyền động.

Phần cứng cần chuẩn bị

1	×	ESP8266 NodeMCU ESP-12E
1	×	Recommended: ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	USB Cable Type-A to Type-C (for USB-A PC)
1	×	USB Cable Type-C to Type-C (for USB-C PC)
1	×	Chiết áp
1	×	Alternatively, 10k Ohm Trimmer Potentiometer
1	×	Mô-đun chiết áp có núm xoay
1	×	(Hoặc) Potentiometer Kit
1	×	(Hoặc) Potentiometer Module with Knob
1	×	Relay
1	×	Warning Light Bright Waterproof
1	×	12V Power Adapter
1	×	DC Power Jack
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP8266
1	×	(Khuyến nghị) Power Splitter for ESP8266 Type-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về rơ-le và biến trở

Nếu bạn chưa quen với rơ-le và biến trở (bao gồm sơ đồ chân, chức năng và lập trình), các bài hướng dẫn sau đây có thể giúp:

Sơ đồ đấu dây

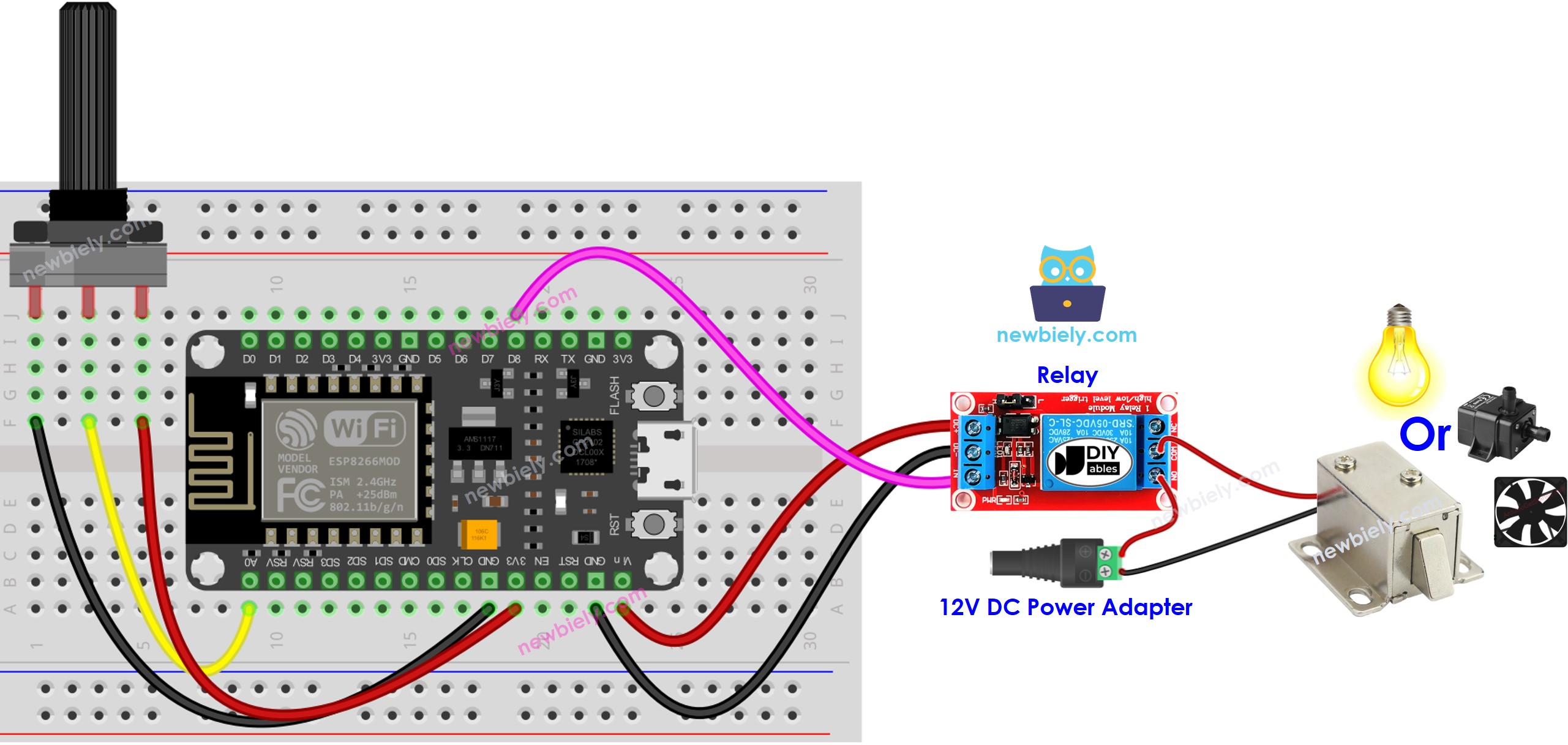

sơ đồ nối mạch ESP8266 NodeMCU với điện trở biến thiên và rơ-le

This image is created using Fritzing. Click to enlarge image

Xem thêm Sơ đồ chân ESP8266 và Cách cấp nguồn cho ESP8266.

Mã ESP8266 - Ngưỡng tín hiệu analog

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-potentiometer-relay */ #define POTENTIOMETER_PIN A0 // The ESP8266 pin connected to Potentiometer pin #define RELAY_PIN D8 // The ESP8266 pin connected to Relay's pin #define ANALOG_THRESHOLD 1000 void setup() { pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin if (analog_value > ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Hướng dẫn từng bước

Để bắt đầu với ESP8266 trên Arduino IDE, làm theo các bước sau đây:

Hãy tham khảo bài hướng dẫn ESP8266 - Cài đặt phần mềm nếu đây là lần đầu bạn sử dụng ESP8266.
Nối các linh kiện như được hiển thị trong sơ đồ.
Kết nối bo mạch ESP8266 với máy tính bằng cáp USB.
Mở Arduino IDE trên máy tính của bạn.
Chọn bo mạch ESP8266 phù hợp, ví dụ (NodeMCU 1.0 (ESP-12E Module)), và cổng COM tương ứng.
Kết nối ESP8266 với máy tính bằng cáp USB.
Mở Arduino IDE, chọn bo mạch và cổng đúng.
Sao chép mã ở trên và mở nó trong Arduino IDE.
Nhấp nút Upload trong Arduino IDE để biên dịch và tải mã lên ESP8266.

Vặn biến trở
Kiểm tra sự thay đổi trong trạng thái của rơ-le

Giải thích mã nguồn

Xem lời giải thích theo từng dòng được chứa trong các bình luận của mã nguồn!

Mã ESP8266 - Ngưỡng điện áp

Giá trị tương tự của một biến trở được chuyển đổi thành giá trị điện áp. Giá trị điện áp này sau đó được so sánh với ngưỡng điện áp, điều này làm cho rơ-le được kích hoạt.

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-potentiometer-relay */ #define POTENTIOMETER_PIN A0 // The ESP8266 pin connected to Potentiometer pin #define RELAY_PIN D8 // The ESP8266 pin connected to Relay's pin #define VOLTAGE_THRESHOLD 2.5 // Voltages void setup() { pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin float voltage = floatMap(analog_value, 0, 1023, 0, 5); // Rescale to potentiometer's voltage if(voltage > VOLTAGE_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay } float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; }
