ESP8266 Cảm biến chuyển động LED

Hướng dẫn này chỉ cho bạn cách sử dụng ESP8266 và cảm biến chuyển động để điều khiển LED. Cụ thể:

ESP8266 bật đèn LED khi phát hiện sự di chuyển của con người hoặc động vật
ESP8266 tắt đèn LED khi không phát hiện sự di chuyển của con người hoặc động vật

Điều này có thể được áp dụng trong một quy trình tự động hóa để kích hoạt các hành động khi phát hiện sự có mặt của con người.

Phần cứng cần chuẩn bị

1	×	ESP8266 NodeMCU ESP-12E
1	×	Recommended: ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	USB Cable Type-A to Type-C (for USB-A PC)
1	×	USB Cable Type-C to Type-C (for USB-C PC)
1	×	HC-SR501 Motion Sensor
1	×	Alternatively, AM312 Mini Motion Sensor
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	breadboard
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP8266
1	×	(Khuyến nghị) Power Splitter for ESP8266 Type-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về đèn LED và cảm biến chuyển động

Nếu bạn chưa quen với đèn LED và cảm biến chuyển động (bao gồm pinout, chức năng, lập trình, v.v.), các bài hướng dẫn sau đây có thể giúp bạn:

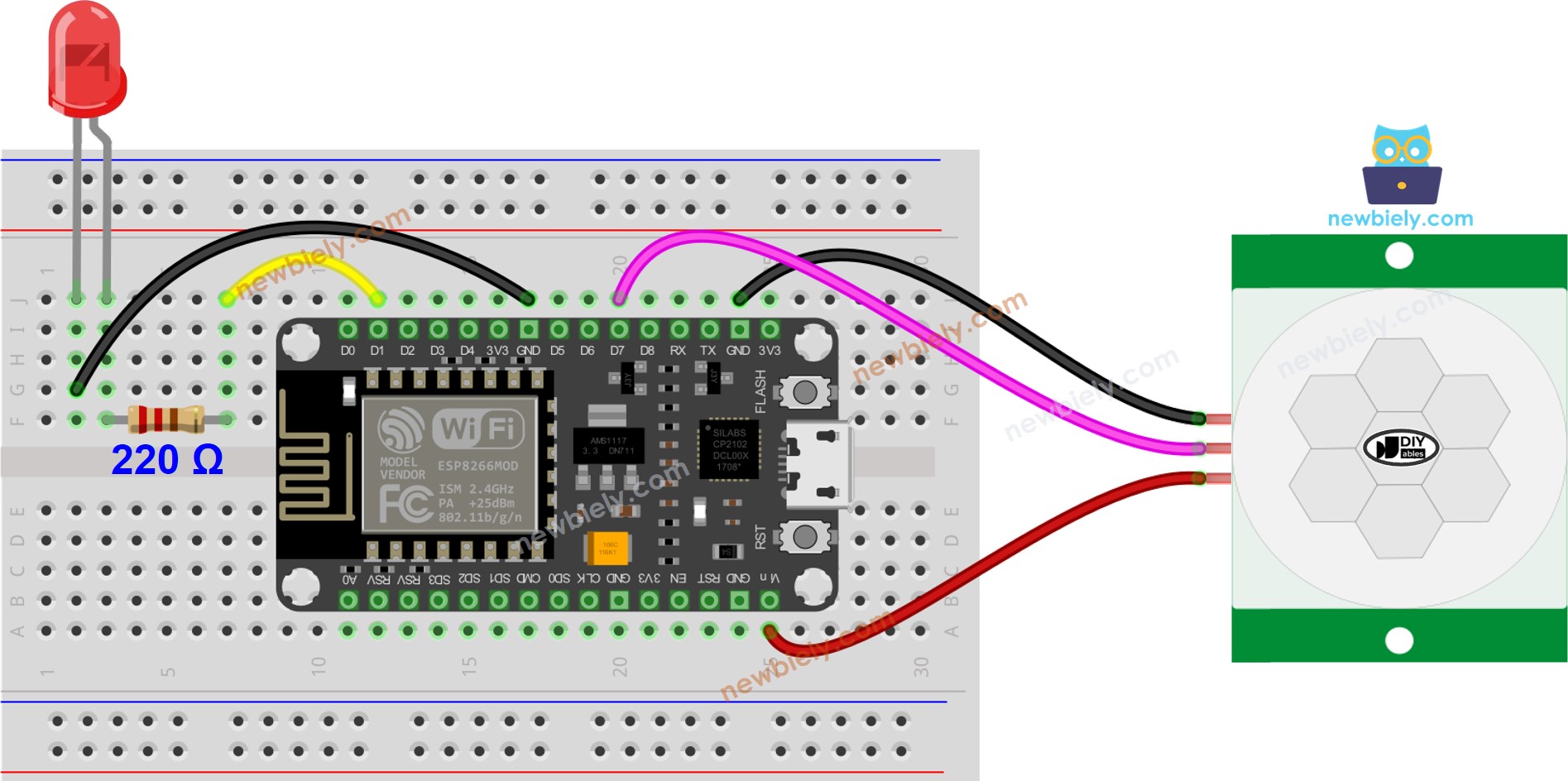

Sơ đồ đấu dây

sơ đồ đấu nối LED cho cảm biến chuyển động ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Xem thêm Sơ đồ chân ESP8266 và Cách cấp nguồn cho ESP8266.

Thiết lập ban đầu


Time Delay Adjuster	Screw it in anti-clockwise direction fully.
Detection Range Adjuster	Screw it in clockwise direction fully.
Repeat Trigger Selector	Put jumper as shown on the image.

cài đặt ban đầu cho cảm biến chuyển động Arduino

Mã ESP8266

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-motion-sensor-led */ #define MOTION_SENSOR_PIN D7 // The ESP8266 pin D7 connected to the OUTPUT pin of motion sensor #define LED_PIN D1 // The ESP8266 pin D1 connected to LED's pin int motion_state = LOW; // current state of motion sensor's pin int prev_motion_state = LOW; // previous state of motion sensor's pin void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(MOTION_SENSOR_PIN, INPUT); // Configure the ESP8266 pin to the input mode pinMode(LED_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { prev_motion_state = motion_state; // store old state motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state if (prev_motion_state == LOW && motion_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!, turns LED ON"); digitalWrite(LED_PIN, HIGH); // turn on } else if (prev_motion_state == HIGH && motion_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!, turns LED OFF"); digitalWrite(LED_PIN, LOW); // turn off } }

Hướng dẫn từng bước

Để bắt đầu với ESP8266 trên Arduino IDE, hãy làm theo các bước sau:

Xem hướng dẫn ESP8266 - Cài đặt phần mềm nếu đây là lần đầu bạn sử dụng ESP8266.
Nối các thành phần theo sơ đồ đã hiển thị.
Kết nối bo mạch ESP8266 với máy tính của bạn bằng cáp USB.
Mở Arduino IDE trên máy tính của bạn.
Chọn bo mạch ESP8266 phù hợp, ví dụ (NodeMCU 1.0 (Mô-đun ESP-12E)), và cổng COM tương ứng của nó.
Kết nối ESP8266 với máy tính của bạn bằng cáp USB.
Mở Arduino IDE, chọn bo mạch và cổng phù hợp.
Sao chép mã ở phía trên và mở nó trong Arduino IDE.
Nhấn nút Tải lên trong Arduino IDE để biên dịch và tải mã lên ESP8266.

Di chuyển tay bạn trước cảm biến và kiểm tra trạng thái của đèn LED.

Giải thích mã nguồn

Hãy xem giải thích theo từng dòng được chứa trong các bình luận của mã nguồn!
