ESP8266 Cảm biến chuyển động Dải đèn LED

Hướng dẫn này chỉ cho bạn cách tạo một hệ thống tự động hóa chiếu sáng liền mạch bằng ESP8266, cảm biến chuyển động HC-SR501 và một dải LED. Được thiết kế để kích hoạt dải LED khi phát hiện sự có mặt của con người, hệ thống đa dụng này phù hợp cho nhiều ứng dụng, bao gồm:

Triển khai hệ thống trên các bậc thang để bật sáng tự động khi có người tới gần.
Lắp đặt hệ thống dưới giường của bạn, bật đèn khi bạn bước xuống khỏi giường và chạm sàn.
Thiết lập hệ thống chiếu sáng tự động cho cây thông Noel mỗi khi có người hiện diện.

Phần cứng cần chuẩn bị

1	×	ESP8266 NodeMCU ESP-12E
1	×	Recommended: ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	USB Cable Type-A to Type-C (for USB-A PC)
1	×	USB Cable Type-C to Type-C (for USB-C PC)
1	×	HC-SR501 Motion Sensor
1	×	Alternatively, AM312 Mini Motion Sensor
1	×	DotStar RGB LED Strip
1	×	5V Power Adapter
1	×	DC Power Jack
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP8266
1	×	(Khuyến nghị) Power Splitter for ESP8266 Type-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Dải đèn LED và Cảm biến chuyển động

Nếu bạn chưa biết về dải đèn LED và cảm biến chuyển động (cấu hình chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu về chúng trong các bài hướng dẫn sau:

Bạn có thể linh hoạt sử dụng một trong các dải LED NeoPixel, WS2812B hoặc DotStar. Để đơn giản trong việc đấu nối, bài hướng dẫn này đặc biệt sử dụng dải LED DotStar. Việc điều chỉnh mã cho các loại dải LED khác rất dễ dàng; chỉ cần tham khảo các bài hướng dẫn ở trên để được hướng dẫn.

Sơ đồ đấu dây

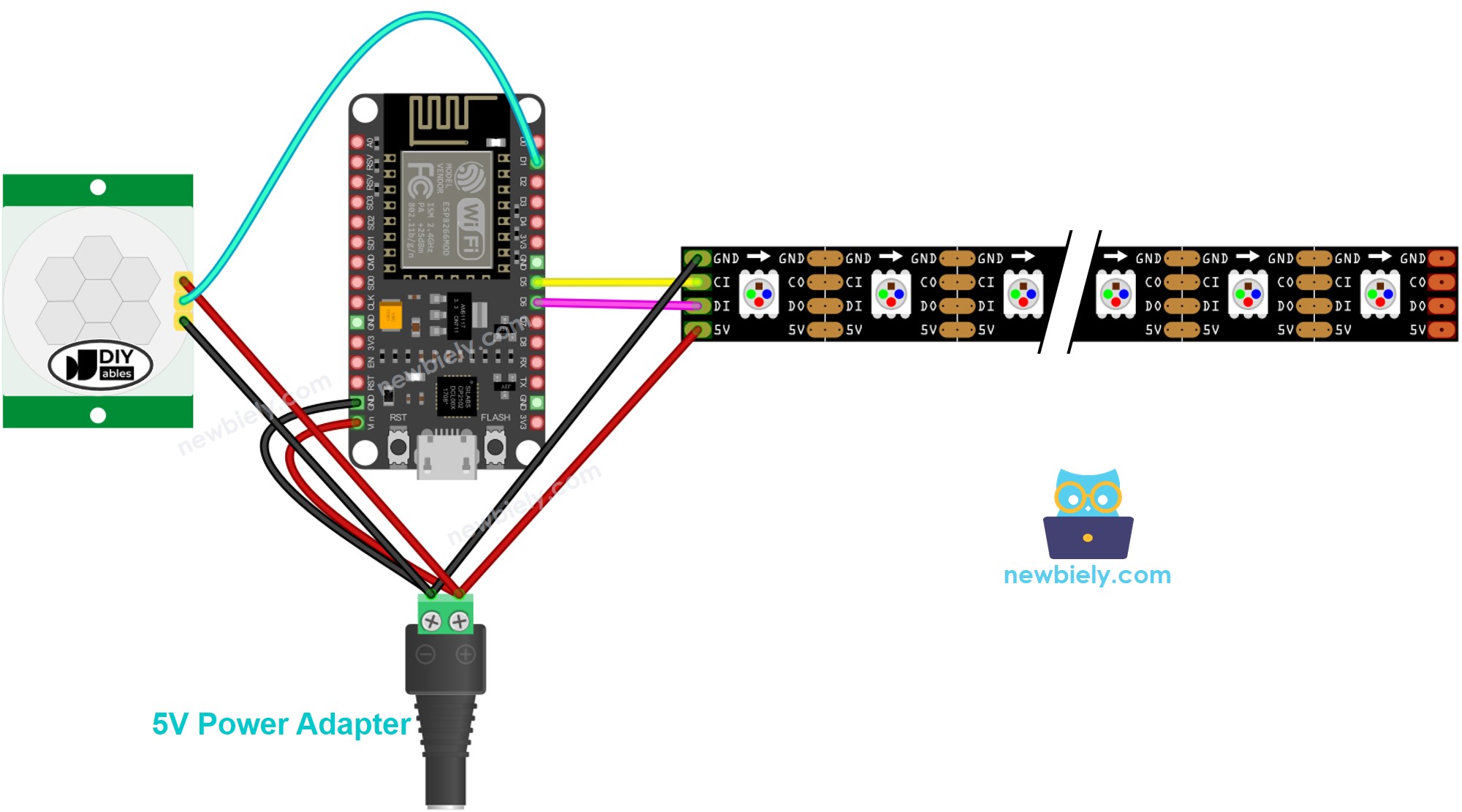

sơ đồ đấu nối ESP8266 NodeMCU cho dải đèn LED cảm biến chuyển động

This image is created using Fritzing. Click to enlarge image

Xem thêm Sơ đồ chân ESP8266 và Cách cấp nguồn cho ESP8266.

Thiết lập ban đầu


Time Delay Adjuster	Screw it in anti-clockwise direction fully.
Detection Range Adjuster	Screw it in clockwise direction fully.
Repeat Trigger Selector	Put jumper as shown on the image.

Mã ESP8266 - Cảm biến chuyển động điều khiển dải đèn LED

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-motion-sensor-led-strip */ #include <Adafruit_DotStar.h> #define NUMPIXELS 144 // Number of LEDs in DotStar strip #define DOTSTAR_DATA_PIN D6 // The ESP8266 pin D6 #define DOTSTAR_CLOCK_PIN D5 // The ESP8266 pin D5 #define MOTION_SENSOR_PIN D1 // The ESP8266 pin connected to the OUTPUT pin of motion sensor int motion_state = LOW; // current state of motion sensor's pin int prev_motion_state = LOW; // previous state of motion sensor's pin Adafruit_DotStar strip(NUMPIXELS, DOTSTAR_DATA_PIN, DOTSTAR_CLOCK_PIN, DOTSTAR_BRG); void setup() { Serial.begin(9600); strip.begin(); // Initialize NeoPixel strip object (REQUIRED) strip.show(); // Turn OFF all pixels ASAP strip.setBrightness(255); pinMode(MOTION_SENSOR_PIN, INPUT); // Configure the ESP8266 pin to the input mode } void loop() { prev_motion_state = motion_state; // store old state motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state if (prev_motion_state == LOW && motion_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!"); // turn on the led strip for (int pixel = 0; pixel < NUMPIXELS; pixel++) { // red color int r = 255; // CHANGE COLOR AS YOUR DESIRE int g = 255; // CHANGE COLOR AS YOUR DESIRE int b = 0; // CHANGE COLOR AS YOUR DESIRE strip.setPixelColor(pixel, g, r, b); // set color for each pixel } strip.show(); } else if (prev_motion_state == HIGH && motion_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!"); strip.clear(); // turn off all pixel on LED strip strip.show(); } }

Hướng dẫn từng bước

Để bắt đầu với ESP8266 trên Arduino IDE, hãy làm theo các bước sau:

Xem hướng dẫn ESP8266 - Cài đặt phần mềm nếu đây là lần đầu bạn sử dụng ESP8266.
Nối các thành phần như được hiển thị trong sơ đồ.
Kết nối bo mạch ESP8266 với máy tính của bạn bằng cáp USB.
Mở Arduino IDE trên máy tính của bạn.
Chọn bo mạch ESP8266 phù hợp, chẳng hạn như (NodeMCU 1.0 (ESP-12E Module)), và cổng COM tương ứng.
Kết nối ESP8266 với PC qua cáp USB.
Mở Arduino IDE, chọn bo mạch và cổng đúng.

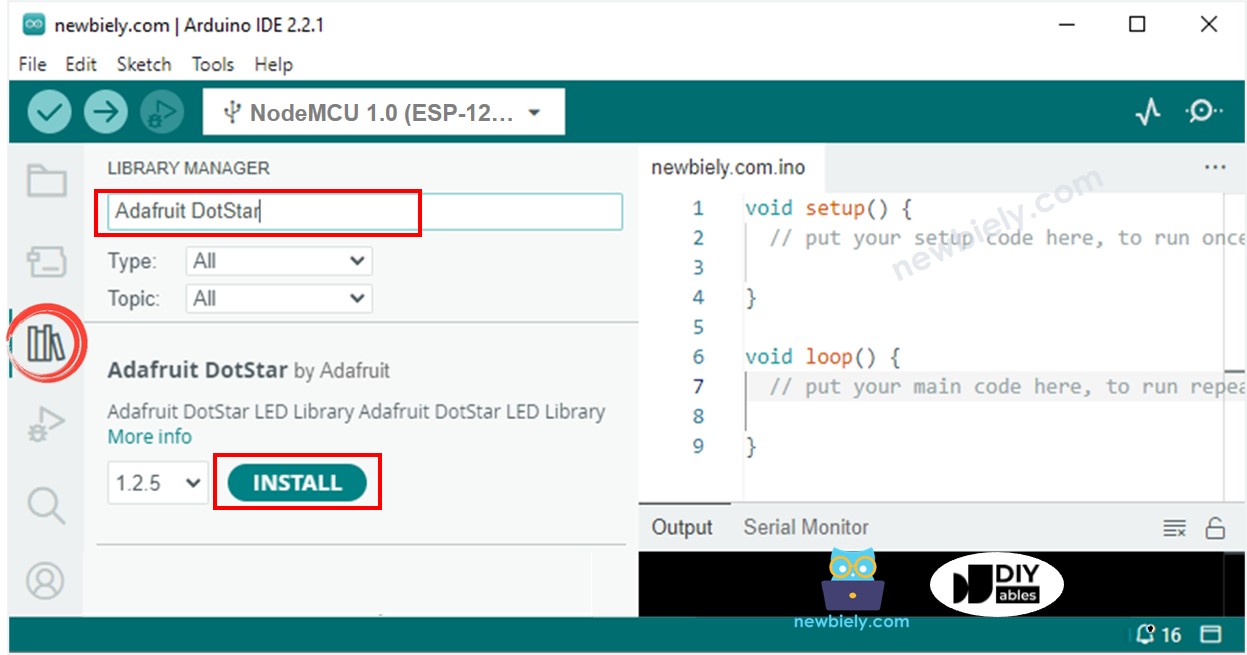

Nhấp vào biểu tượng Thư viện ở thanh bên trái của Arduino IDE.
Tìm “Adafruit DotStar”, sau đó tìm thư viện DotStar của Adafruit.
Nhấp nút Cài đặt để cài đặt thư viện DotStar.

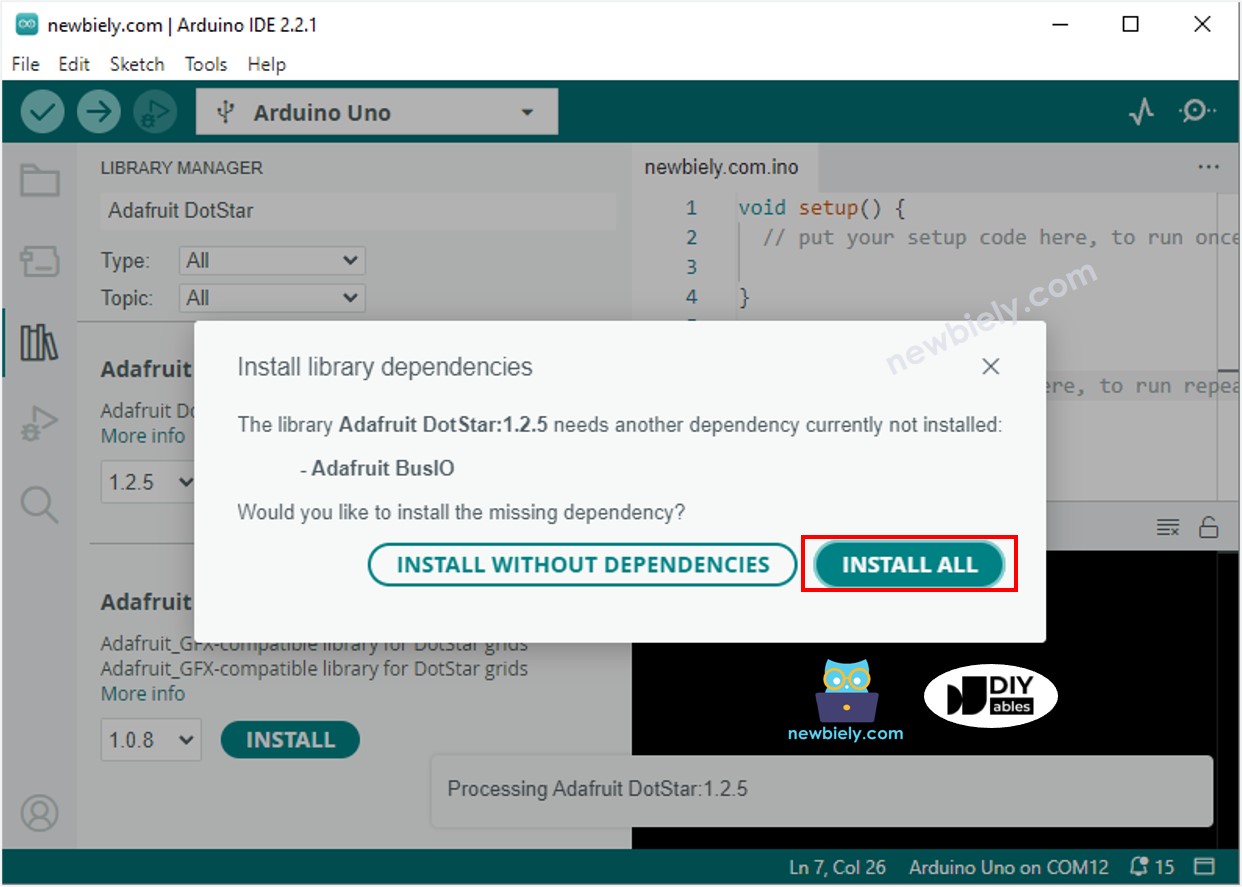

Bạn sẽ được yêu cầu cài đặt phụ thuộc. Nhấp vào nút Cài đặt Tất cả.

Sao chép mã ở trên và mở bằng Arduino IDE
Nhấp vào nút Tải lên trên Arduino IDE để tải mã lên ESP8266
Đưa tay trước cảm biến
Kiểm tra dải đèn LED

Bạn có thể chỉnh sửa mã để thêm hiệu ứng ánh sáng.
