ESP8266 Cảm biến độ ẩm Màn hình LCD

Hướng dẫn này chỉ cho bạn cách sử dụng ESP8266 để đọc nhiệt độ và độ ẩm từ cảm biến DHT22 và hiển thị chúng trên LCD I2C.

Phần cứng cần chuẩn bị

1	×	ESP8266 NodeMCU ESP-12E
1	×	Recommended: ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	USB Cable Type-A to Type-C (for USB-A PC)
1	×	USB Cable Type-C to Type-C (for USB-C PC)
1	×	LCD I2C
1	×	cảm biến nhiệt độ và độ ẩm DHT22
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP8266
1	×	(Khuyến nghị) Power Splitter for ESP8266 Type-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về DHT22 và LCD

Nếu bạn chưa quen với cảm biến nhiệt độ và độ ẩm DHT22 và LCD (bao gồm sơ đồ chân, cách hoạt động và cách lập trình), các bài hướng dẫn sau đây có thể giúp bạn:

Sơ đồ đấu dây

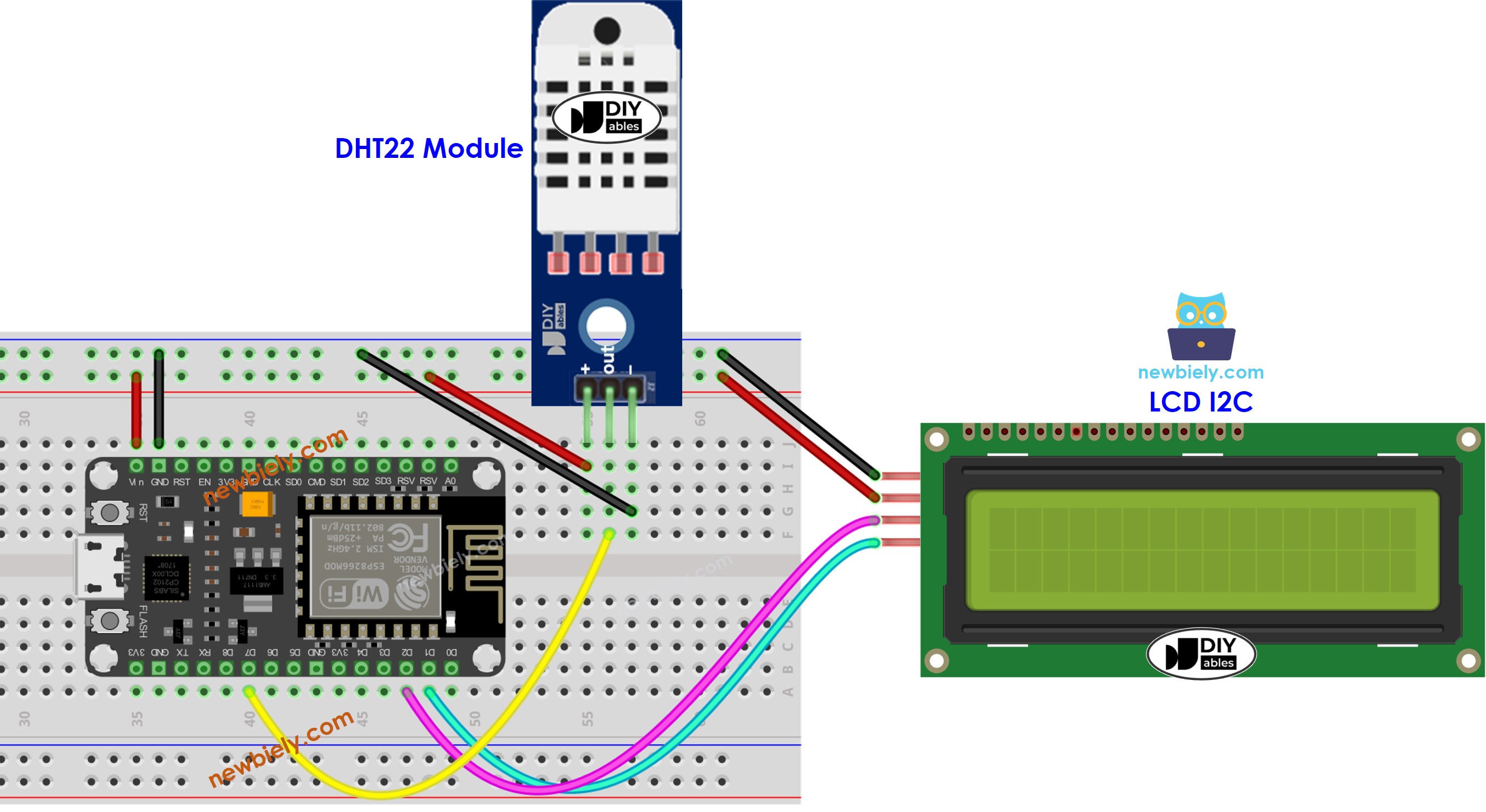

ESP8266 - Sơ đồ nối dây DHT22 và LCD

sơ đồ nối lcd cho ESP8266 NodeMCU và cảm biến dht22 đo nhiệt độ và độ ẩm

This image is created using Fritzing. Click to enlarge image

Xem thêm Sơ đồ chân ESP8266 và Cách cấp nguồn cho ESP8266.

Mã ESP8266 - Cảm biến DHT22 - LCD I2C

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-humidity-sensor-lcd */ #include <DHT.h> #include <LiquidCrystal_I2C.h> #define DHT22_PIN D7 // The ESP8266 pin D7 connected to DHT22 sensor LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht22(DHT22_PIN, DHT22); void setup() { dht22.begin(); // initialize the DHT sensor lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight } void loop() { float humi = dht22.readHumidity(); // read humidity float temperature_C = dht22.readTemperature(); // read temperature lcd.clear(); // check whether the reading is successful or not if (isnan(temperature_C) || isnan(humi)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // display position lcd.print("Temp: "); lcd.print(temperature_C); // display the temperature lcd.print("°C"); lcd.setCursor(0, 1); // display position lcd.print("Humi: "); lcd.print(humi); // display the humidity lcd.print("%"); } // wait a 2 seconds between readings delay(2000); }

※ Lưu ý:

Địa chỉ I2C của LCD có thể khác nhau tùy thuộc vào nhà sản xuất. Trong mã của chúng tôi, chúng tôi đã sử dụng 0x27 như được quy định bởi nhà sản xuất DIYables.

Hướng dẫn từng bước

Để bắt đầu với ESP8266 trên Arduino IDE, hãy làm theo các bước sau:

Xem hướng dẫn cách thiết lập môi trường cho ESP8266 trên Arduino IDE (BASE_URL/tutorials/esp8266/esp8266-software-installation) nếu đây là lần đầu bạn sử dụng ESP8266.
Kết nối các thành phần như được mô tả trong sơ đồ.
Kết nối bảng ESP8266 với máy tính của bạn bằng cáp USB.
Mở Arduino IDE trên máy tính của bạn.
Chọn bảng ESP8266 phù hợp, chẳng hạn (ví dụ NodeMCU 1.0 (ESP-12E Module)), và cổng COM tương ứng của nó.
Kết nối một cáp USB từ ESP8266 tới máy tính.
Mở Arduino IDE và chọn đúng bảng và cổng.
Nhấp vào biểu tượng Thư viện ở thanh bên trái của Arduino IDE.
Tìm kiếm “DHT” và xác định thư viện cảm biến DHT của Adafruit.
Nhấn nút Cài đặt để hoàn tất cài đặt.

thư viện cảm biến dht cho ESP8266 NodeMCU

Bạn sẽ được nhắc cài đặt thêm các phụ thuộc thư viện.
Nhấn nút Cài đặt Tất cả để cài đặt tất cả các thư viện cần thiết.

thư viện cảm biến thống nhất adafruit cho ESP8266 NodeMCU

Tìm kiếm “LiquidCrystal I2C”, sau đó xác định thư viện LiquidCrystal_I2C do Frank de Brabander sáng tạo.
Nhấp vào nút Cài đặt để cài đặt thư viện LiquidCrystal_I2C.

thư viện liquidcrystal i2c cho ESP8266 NodeMCU

Sao chép mã ở trên và mở nó bằng Arduino IDE.
Nhấn nút Tải lên trong Arduino IDE để biên dịch và tải mã lên ESP8266.
Thay đổi nhiệt độ của môi trường xung quanh cảm biến.
Xem kết quả trên LCD.

Nếu màn hình LCD không hiển thị gì, hãy xem Khắc phục sự cố trên LCD I2C để được trợ giúp.
