ESP8266 Công tắc giới hạn động cơ DC
Trong hướng dẫn ESP8266 này, chúng ta sẽ học cách sử dụng ESP8266 để điều khiển động cơ DC bằng công tắc giới hạn và bộ điều khiển L298N. Cụ thể, chúng ta sẽ học:
- Cách dừng động cơ DC khi công tắc giới hạn được kích hoạt
- Cách đổi hướng động cơ DC khi một công tắc giới hạn được kích hoạt
- Cách đổi hướng động cơ DC khi hai công tắc giới hạn được kích hoạt
Phần cứng cần chuẩn bị
| 1 | × | ESP8266 NodeMCU ESP-12E | ||
| 1 | × | Recommended: ESP8266 NodeMCU ESP-12E (Uno-form) | ||
| 1 | × | USB Cable Type-A to Type-C (for USB-A PC) | ||
| 1 | × | USB Cable Type-C to Type-C (for USB-C PC) | ||
| 1 | × | Limit Switch (KW12-3) | ||
| 1 | × | Limit Switch (V-153-1C25) | ||
| 1 | × | Limit Switch (V-155-1C25) | ||
| 1 | × | Limit Switch (V-156-1C25) | ||
| 1 | × | 5V DC Motor | ||
| 1 | × | 5V Power Adapter for 5V DC motor | ||
| 1 | × | DC Power Jack | ||
| 1 | × | L298N Motor Driver Module | ||
| 1 | × | dây jumper | ||
| 1 | × | (Khuyến nghị) Screw Terminal Expansion Board for ESP8266 | ||
| 1 | × | (Khuyến nghị) Power Splitter for ESP8266 Type-C |
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về Động cơ DC và Công tắc Giới hạn
Nếu bạn không biết về động cơ DC và công tắc giới hạn (sơ đồ chân cắm, cách nó hoạt động, cách lập trình ...), hãy tìm hiểu về chúng trong các hướng dẫn sau đây:
- ESP8266 - Công tắc giới hạn hướng dẫn
- ESP8266 - Động cơ DC hướng dẫn
Sơ đồ đấu dây
Hướng dẫn này cung cấp các mã ESP8266 cho hai trường hợp: một động cơ DC + một công tắc giới hạn, một động cơ DC + hai công tắc giới hạn.

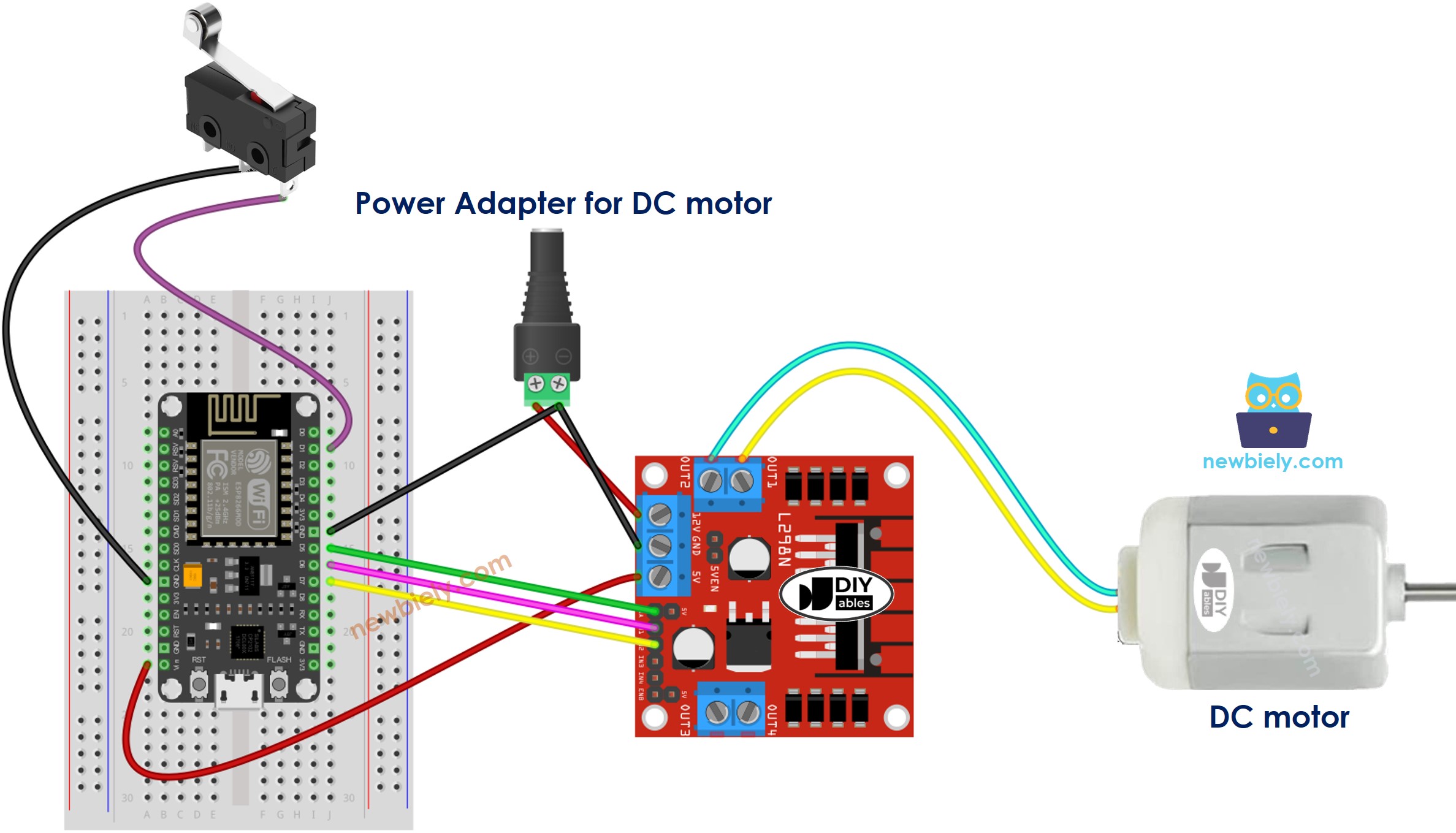

- Sơ đồ đấu dây giữa động cơ DC và công tắc giới hạn
This image is created using Fritzing. Click to enlarge image
Xem thêm Sơ đồ chân ESP8266 và Cách cấp nguồn cho ESP8266.

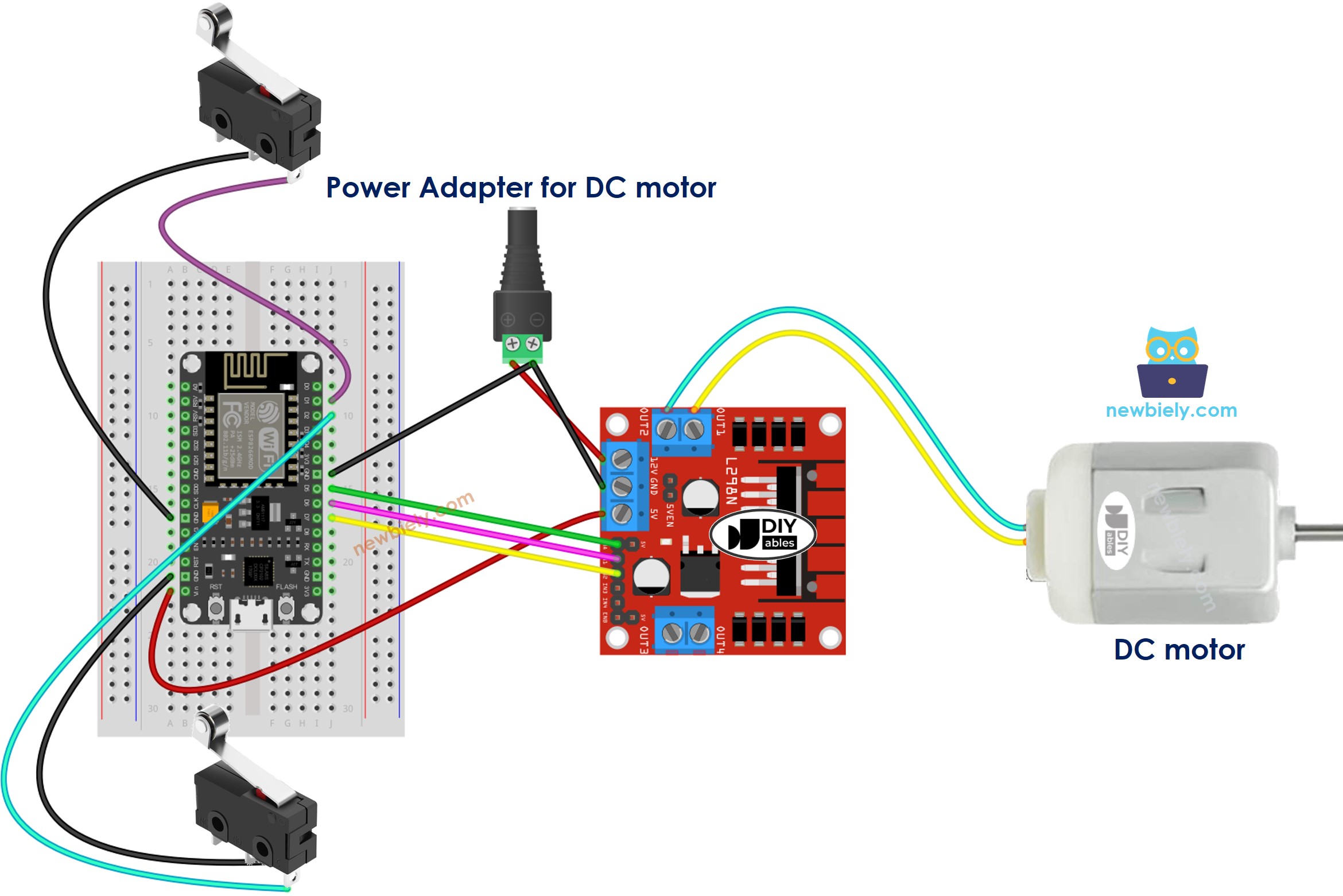

- Sơ đồ đấu dây giữa động cơ DC và hai công tắc giới hạn
This image is created using Fritzing. Click to enlarge image
Mã ESP8266 - Dừng động cơ DC bằng công tắc giới hạn
Đoạn mã dưới đây làm cho động cơ DC quay mãi mãi và dừng ngay khi công tắc giới hạn được chạm.
/*
* Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn
* Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp8266/esp8266-dc-motor-limit-switch
*/
#include <ezButton.h>
#define PIN_ENA D5 // The ESP8266 pin connected to the EN1 pin L298N
#define PIN_IN1 D6 // The ESP8266 pin connected to the IN1 pin L298N
#define PIN_IN2 D7 // The ESP8266 pin connected to the IN2 pin L298N
ezButton limitSwitch(D1); // create ezButton object for pin ESP8266 pin D1
void setup() {
Serial.begin(9600);
limitSwitch.setDebounceTime(50); // set debounce time to 50 milliseconds
// initialize digital pins as outputs.
pinMode(ENA_PIN, OUTPUT);
pinMode(IN1_PIN, OUTPUT);
pinMode(IN2_PIN, OUTPUT);
digitalWrite(ENA_PIN, HIGH); // max speed
digitalWrite(IN1_PIN, HIGH); // control motor A spins clockwise
digitalWrite(IN2_PIN, LOW); // control motor A spins clockwise
}
void loop() {
limitSwitch.loop(); // MUST call the loop() function first
if (limitSwitch.isPressed()) {
Serial.println(F("The limit switch: TOUCHED"));
digitalWrite(IN1_PIN, LOW); // stop motor
digitalWrite(IN2_PIN, LOW); // stop motor
}
}
Hướng dẫn từng bước
Để bắt đầu với ESP8266 trên Arduino IDE, hãy làm theo các bước sau:
- Xem hướng dẫn ESP8266 - Cài đặt phần mềm nếu đây là lần đầu bạn sử dụng ESP8266.
- Nối các thành phần như trong sơ đồ.
- Kết nối bo mạch ESP8266 với máy tính của bạn bằng cáp USB.
- Mở Arduino IDE trên máy tính của bạn.
- Chọn bo mạch ESP8266 phù hợp, ví dụ NodeMCU 1.0 (Mô-đun ESP-12E), và cổng COM tương ứng của nó.
- Kết nối ESP8266 với PC qua cáp USB.
- Mở Arduino IDE, chọn đúng bo mạch và cổng.
- Nhấp vào biểu tượng Thư viện ở thanh bên trái của Arduino IDE.
- Tìm kiếm “ezButton”, sau đó tìm thư viện nút nhấn từ ESP8266GetStarted.com.
- Nhấp nút Cài đặt để cài đặt thư viện ezButton.
- Sao chép mã ở trên và mở bằng Arduino IDE
- Nhấn nút Upload trên Arduino IDE để tải mã lên ESP8266
- Nếu các kết nối đúng, bạn sẽ thấy động cơ quay theo chiều kim đồng hồ.
- Chạm vào công tắc giới hạn
- Bạn sẽ thấy động cơ dừng ngay lập tức
- Kết quả trên Serial Monitor trông như sau
COM6
The limit switch: TOUCHED
The DC motor is STOPPED
The DC motor is STOPPED
The DC motor is STOPPED
The DC motor is STOPPED
Autoscroll
Clear output
9600 baud
Newline
Giải thích mã nguồn
Bạn có thể tìm giải thích trong dòng chú thích của mã Arduino ở phía trên.
Mã ESP8266 - Thay đổi hướng của động cơ DC bằng công tắc giới hạn
Mã dưới đây làm cho động cơ DC quay liên tục và đổi hướng khi công tắc giới hạn bị chạm.
/*
* Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn
* Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp8266/esp8266-dc-motor-limit-switch
*/
#include <ezButton.h>
#define DIRECTION_CCW -1
#define DIRECTION_CW 1
#define PIN_ENA D5 // The ESP8266 pin connected to the EN1 pin L298N
#define PIN_IN1 D6 // The ESP8266 pin connected to the IN1 pin L298N
#define PIN_IN2 D7 // The ESP8266 pin connected to the IN2 pin L298N
ezButton limitSwitch(D1); // create ezButton object for pin ESP8266 pin D1
int direction = DIRECTION_CW;
void setup() {
Serial.begin(9600);
limitSwitch.setDebounceTime(50); // set debounce time to 50 milliseconds
// initialize digital pins as outputs.
pinMode(ENA_PIN, OUTPUT);
pinMode(IN1_PIN, OUTPUT);
pinMode(IN2_PIN, OUTPUT);
digitalWrite(ENA_PIN, HIGH); // max speed
digitalWrite(IN1_PIN, HIGH); // control motor A spins clockwise
digitalWrite(IN2_PIN, LOW); // control motor A spins clockwise
}
void loop() {
limitSwitch.loop(); // MUST call the loop() function first
if (limitSwitch.isPressed()) {
Serial.println(F("The limit switch: TOUCHED"));
direction *= -1; // change direction
Serial.print(F("The direction -> "));
if (direction == DIRECTION_CW) {
Serial.println(F("CLOCKWISE"));
digitalWrite(IN1_PIN, HIGH); // control motor A spins clockwise
digitalWrite(IN2_PIN, LOW); // control motor A spins clockwise
} else {
Serial.println(F("ANTI-CLOCKWISE"));
digitalWrite(IN1_PIN, LOW); // control motor A spins anti-clockwise
digitalWrite(IN2_PIN, HIGH); // control motor A spins anti-clockwise
}
}
}
Hướng dẫn từng bước
- Sao chép mã ở trên và mở bằng Arduino IDE
- Nhấp nút Tải lên trên Arduino IDE để tải mã lên ESP8266
- Nếu kết nối đúng, bạn sẽ thấy động cơ quay theo chiều kim đồng hồ.
- Chạm công tắc giới hạn
- Bạn sẽ thấy hướng quay của động cơ DC được đổi sang ngược chiều kim đồng hồ.
- Chạm lại công tắc giới hạn
- Bạn sẽ thấy hướng quay của động cơ DC được đổi sang chiều kim đồng hồ.
- Kết quả trên Serial Monitor trông như dưới đây
COM6
The limit switch: TOUCHED
The direction -> ANTI-CLOCKWISE
The limit switch: TOUCHED
The direction -> CLOCKWISE
Autoscroll
Clear output
9600 baud
Newline
Mã ESP8266 - Thay đổi hướng của động cơ DC bằng hai công tắc giới hạn
Đoạn mã dưới đây làm cho động cơ DC quay liên tục và đổi hướng khi một trong hai công tắc giới hạn được chạm.
/*
* Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn
* Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp8266/esp8266-dc-motor-limit-switch
*/
#include <ezButton.h>
#define DIRECTION_CCW -1
#define DIRECTION_CW 1
#define PIN_ENA D5 // The ESP8266 pin connected to the EN1 pin L298N
#define PIN_IN1 D6 // The ESP8266 pin connected to the IN1 pin L298N
#define PIN_IN2 D7 // The ESP8266 pin connected to the IN2 pin L298N
ezButton limitSwitch_1(D1); // create ezButton object for pin ESP8266 pin D1
ezButton limitSwitch_2(D2); // create ezButton object for pin ESP8266 pin D2
int direction = DIRECTION_CW;
int prev_direction = DIRECTION_CW;
void setup() {
Serial.begin(9600);
limitSwitch_1.setDebounceTime(50); // set debounce time to 50 milliseconds
limitSwitch_2.setDebounceTime(50); // set debounce time to 50 milliseconds
// initialize digital pins as outputs.
pinMode(ENA_PIN, OUTPUT);
pinMode(IN1_PIN, OUTPUT);
pinMode(IN2_PIN, OUTPUT);
digitalWrite(ENA_PIN, HIGH); // max speed
digitalWrite(IN1_PIN, HIGH); // control motor A spins clockwise
digitalWrite(IN2_PIN, LOW); // control motor A spins clockwise
}
void loop() {
limitSwitch_1.loop(); // MUST call the loop() function first
limitSwitch_2.loop(); // MUST call the loop() function first
if (limitSwitch_1.isPressed()) {
direction *= -1; // change direction
Serial.println(F("The limit switch 1: TOUCHED"));
}
if (limitSwitch_2.isPressed()) {
direction *= -1; // change direction
Serial.println(F("The limit switch 2: TOUCHED"));
}
if (prev_direction != direction) {
Serial.print(F("The direction -> "));
if (direction == DIRECTION_CW) {
Serial.println(F("CLOCKWISE"));
digitalWrite(IN1_PIN, HIGH); // control motor A spins clockwise
digitalWrite(IN2_PIN, LOW); // control motor A spins clockwise
} else {
Serial.println(F("ANTI-CLOCKWISE"));
digitalWrite(IN1_PIN, LOW); // control motor A spins anti-clockwise
digitalWrite(IN2_PIN, HIGH); // control motor A spins anti-clockwise
}
prev_direction = direction;
}
}
Hướng dẫn từng bước
- Nhấp nút Upload trên Arduino IDE để tải mã lên ESP8266
- Nếu kết nối đúng, bạn sẽ thấy động cơ quay theo chiều kim đồng hồ.
- Chạm vào công tắc giới hạn 1
- Bạn sẽ thấy hướng quay của động cơ DC được đổi sang ngược chiều kim đồng hồ
- Chạm vào công tắc giới hạn 2
- Bạn sẽ thấy hướng quay của động cơ DC được đổi sang chiều kim đồng hồ
- Kết quả trên Serial Monitor hiển thị như sau
COM6
The limit switch 1: TOUCHED
The direction -> ANTI-CLOCKWISE
The limit switch 2: TOUCHED
The direction -> CLOCKWISE
Autoscroll
Clear output
9600 baud
Newline
