ESP8266 Chuông báo động

Hướng dẫn này cho bạn biết cách lập trình ESP8266 để điều khiển còi báo động phát ra âm thanh cảnh báo và/hoặc ánh sáng.

Phần cứng cần chuẩn bị

1×ESP8266 NodeMCU ESP-12E
1×Recommended: ESP8266 NodeMCU ESP-12E (Uno-form)
1×USB Cable Type-A to Type-C (for USB-A PC)
1×USB Cable Type-C to Type-C (for USB-C PC)
1×Relay
1×12V Alarm Siren Horn
1×12V Power Adapter
1×DC Power Jack
1×dây jumper
1×(Khuyến nghị) Screw Terminal Expansion Board for ESP8266
1×(Khuyến nghị) Power Splitter for ESP8266 Type-C

Or you can buy the following kits:

1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)

Về Siren

Tùy thuộc vào nhà sản xuất, còi báo động có thể phát ra âm thanh lớn hoặc đèn cảnh báo, phù hợp với một hệ thống báo động. Nó cũng có sẵn ở nhiều mức điện áp hoạt động. Bài hướng dẫn này sẽ sử dụng còi 12V, và các mức điện áp khác sẽ tương tự.

Sơ đồ chân

sơ đồ chân còi báo động 12v ESP8266 NodeMCU

Chuông báo động 12V thường có hai chân cắm:

  • Chân âm (-) (đen): cần được kết nối với GND của nguồn DC
  • Chân dương (+) (đỏ): cần được kết nối với 12V của nguồn DC

Cách Điều Khiển Chuông Báo Động

Nếu còi 12V được cấp nguồn bằng nguồn 12V, nó sẽ phát ra âm thanh và/hoặc đèn cảnh báo. Để điều khiển còi 12V, ta cần sử dụng một rơ-le ở giữa ESP8266 và còi 12V. ESP8266 có thể điều khiển còi 12V thông qua rơ-le. Nếu bạn chưa biết về rơ-le (cấu hình chân, cách nó hoạt động, cách lập trình ...), hãy tìm hiểu về rơ-le trong ESP8266 - rơ-le.

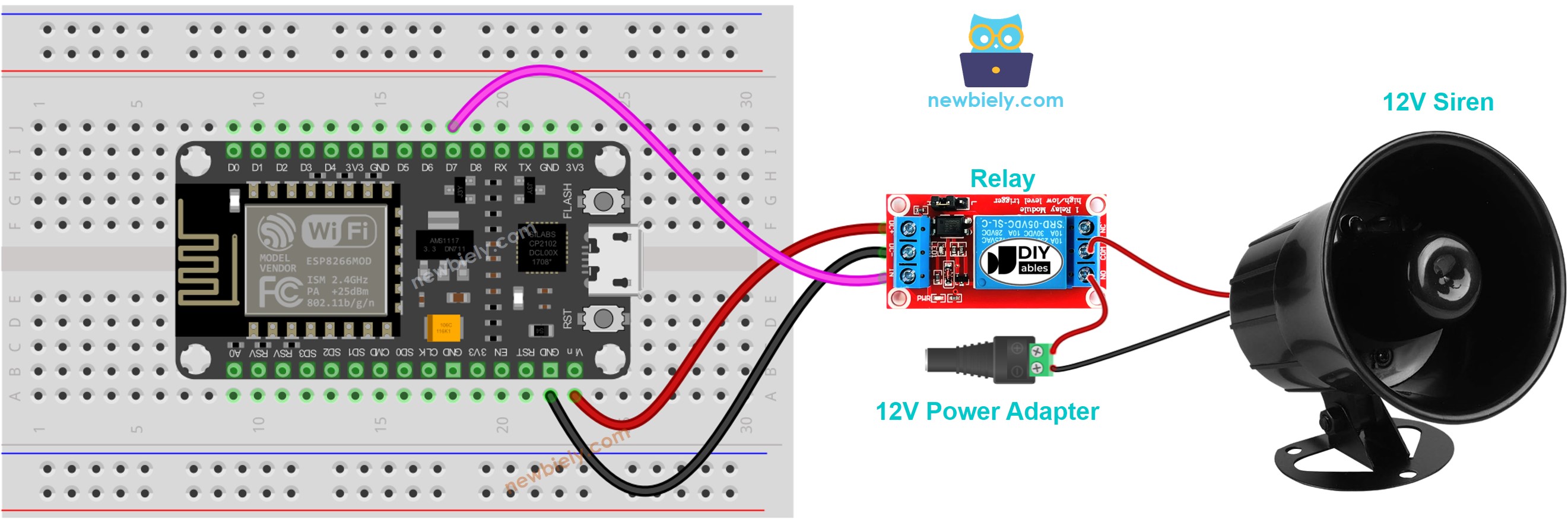

Sơ đồ đấu dây

sơ đồ đấu dây còi 12v cho ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Xem thêm Sơ đồ chân ESP8266Cách cấp nguồn cho ESP8266.

Mã nguồn ESP8266

Đoạn mã dưới đây lặp lại việc bật còi báo động 12V trong hai giây và tắt trong bốn giây.

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-siren */ #define RELAY_PIN D7 // The ESP8266 pin that controls the siren via relay // The setup function runs once on reset or power-up void setup() { // initialize digital pin D4 as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on siren 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // turn off siren 5 seconds delay(4000); }

Hướng dẫn từng bước

Để bắt đầu với ESP8266 trên Arduino IDE, hãy làm theo các bước sau:

  • Xem ESP8266 - Cài đặt phần mềm nếu đây là lần đầu bạn sử dụng ESP8266.
  • Nối các thành phần như được hiển thị trong sơ đồ.
  • Kết nối bo mạch ESP8266 với máy tính của bạn bằng cáp USB.
  • Mở Arduino IDE trên máy tính của bạn.
  • Chọn bo mạch ESP8266 phù hợp, ví dụ (NodeMCU 1.0 (ESP-12E Module)), và cổng COM tương ứng.
  • Kết nối ESP8266 với PC qua cáp USB.
  • Mở Arduino IDE, chọn đúng bo mạch và cổng.
  • Sao chép mã ở trên và mở bằng Arduino IDE.
  • Nhấn nút Upload trên Arduino IDE để tải mã lên ESP8266.
  • Kiểm tra trạng thái của còi báo động.

Giải thích mã nguồn

Bạn có thể tìm thấy lời giải thích trong các dòng chú thích của mã Arduino ở trên.
