ESP8266 DHT11 Màn hình LCD

Hướng dẫn này chỉ cho bạn cách sử dụng ESP8266 để đọc nhiệt độ và độ ẩm từ cảm biến DHT11 và hiển thị chúng trên LCD I2C.

Phần cứng cần chuẩn bị

1	×	ESP8266 NodeMCU ESP-12E
1	×	Recommended: ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	USB Cable Type-A to Type-C (for USB-A PC)
1	×	USB Cable Type-C to Type-C (for USB-C PC)
1	×	LCD I2C
1	×	cảm biến nhiệt độ và độ ẩm DHT11
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP8266
1	×	(Khuyến nghị) Power Splitter for ESP8266 Type-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Giới thiệu về DHT11 và LCD

Nếu bạn chưa quen với cảm biến DHT11 đo nhiệt độ và độ ẩm và màn hình LCD (bao gồm sơ đồ chân, cách nó hoạt động và cách lập trình), các bài hướng dẫn sau có thể giúp bạn:

Sơ đồ đấu dây

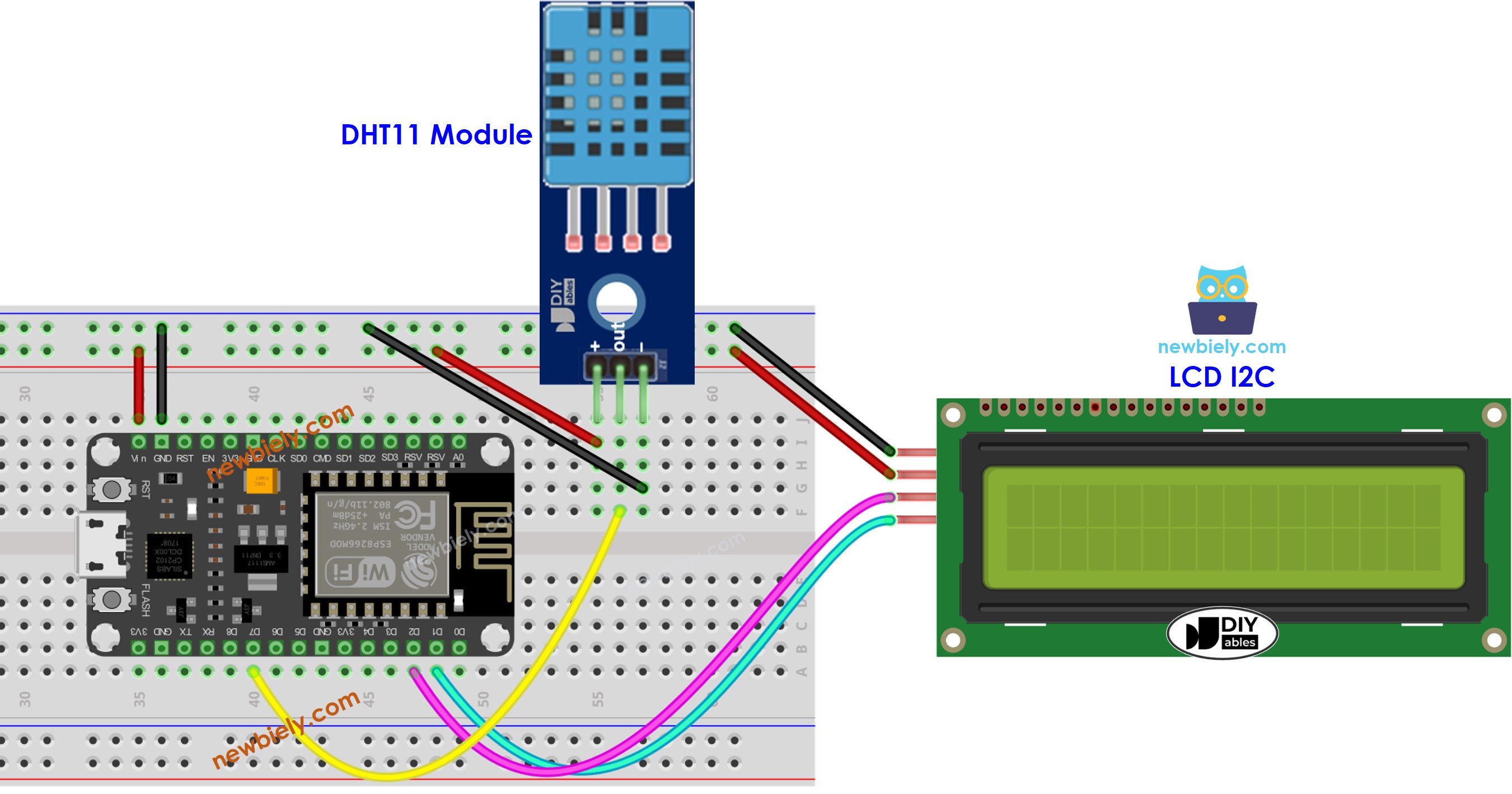

ESP8266 - DHT11 và LCD: Sơ đồ đấu nối

sơ đồ kết nối lcd cho ESP8266 NodeMCU và dht11 để đo nhiệt độ và độ ẩm

This image is created using Fritzing. Click to enlarge image

Xem thêm Sơ đồ chân ESP8266 và Cách cấp nguồn cho ESP8266.

Mã ESP8266 - Cảm biến DHT11 - LCD I2C

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-dht11-lcd */ #include <DHT.h> #include <LiquidCrystal_I2C.h> #define DHT11_PIN D7 // The ESP8266 pin D7 connected to DHT11 sensor LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht11(DHT11_PIN, DHT11); void setup() { dht11.begin(); // initialize the DHT sensor lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight } void loop() { float humi = dht11.readHumidity(); // read humidity float temperature_C = dht11.readTemperature(); // read temperature lcd.clear(); // check whether the reading is successful or not if (isnan(temperature_C) || isnan(humi)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // display position lcd.print("Temp: "); lcd.print(temperature_C); // display the temperature lcd.print("°C"); lcd.setCursor(0, 1); // display position lcd.print("Humi: "); lcd.print(humi); // display the humidity lcd.print("%"); } // wait a 2 seconds between readings delay(2000); }

※ Lưu ý:

Địa chỉ I2C của LCD có thể khác nhau tùy theo nhà sản xuất. Trong mã của chúng tôi, chúng tôi đã sử dụng 0x27 như được quy định bởi nhà sản xuất DIYables.

Hướng dẫn từng bước

Để bắt đầu với ESP8266 trên Arduino IDE, hãy làm theo các bước sau:

Xem ESP8266 - Cài đặt phần mềm nếu đây là lần đầu tiên bạn sử dụng ESP8266.
Kết nối các thành phần như được hiển thị trong sơ đồ.
Kết nối bo mạch ESP8266 với máy tính của bạn bằng cáp USB.
Mở Arduino IDE trên máy tính của bạn.
Chọn bo mạch ESP8266 phù hợp, chẳng hạn NodeMCU 1.0 (ESP-12E Module), và cổng COM tương ứng.
Kết nối một cáp USB từ ESP8266 đến máy tính.
Mở Arduino IDE và chọn đúng bo mạch và cổng.
Nhấp vào biểu tượng Libraries ở thanh bên trái của Arduino IDE.
Tìm kiếm “DHT” và chọn thư viện cảm biến DHT của Adafruit.
Nhấn nút Install để hoàn tất cài đặt.

thư viện cảm biến dht cho ESP8266 NodeMCU

Bạn sẽ được nhắc cài đặt thêm các phụ thuộc thư viện.
Nhấp vào nút Cài đặt Tất cả để cài đặt tất cả các thư viện cần thiết.

thư viện cảm biến thống nhất adafruit cho ESP8266 NodeMCU

Tìm kiếm “LiquidCrystal I2C”, sau đó tìm thấy thư viện LiquidCrystal_I2C được tạo bởi Frank de Brabander.
Nhấp vào nút Cài đặt để cài đặt thư viện LiquidCrystal_I2C.

thư viện liquidcrystal i2c cho ESP8266 NodeMCU

Sao chép mã ở trên và mở nó bằng Arduino IDE.
Nhấp vào nút Upload trong Arduino IDE để biên dịch và tải mã lên ESP8266.
Thay đổi nhiệt độ của môi trường xung quanh cảm biến.
Xem kết quả trên LCD.

Nếu màn hình LCD không hiển thị gì, hãy xem Khắc phục sự cố trên LCD I2C để được trợ giúp.
