ESP8266 RFID Rơ-le

Hướng dẫn này chỉ cho bạn cách sử dụng một thẻ RFID/NFC để kích hoạt một rơ-le với sự trợ giúp của ESP8266. Bạn có thể mở rộng hướng dẫn này bằng cách sử dụng rơ-le để điều khiển động cơ, cơ cấu chấp hành và nhiều thứ khác.

Phần cứng cần chuẩn bị

1×ESP8266 NodeMCU ESP-12F Amazon
1×Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F Amazon
1×Micro USB Cable Amazon
1×Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form) Amazon
1×USB Cable Type-A to Type-C (for USB-A PC) Amazon
1×USB Cable Type-C to Type-C (for USB-C PC) Amazon
1×RFID/NFC RC522 Kit (reader + tags) Amazon
1×Relay Amazon
10×dây jumper Amazon
1×(Khuyến nghị) Screw Terminal Expansion Board for ESP8266 Amazon

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays) Amazon
Tiết lộ: Một số liên kết trong bài viết này là liên kết tiếp thị Amazon và có thể nhận hoa hồng theo chính sách của chương trình.

Về Mô-đun RFID/NFC RC522 và Rơ-le

Nếu bạn không quen với mô-đun RFID/NFC RC522 và rơ-le (bao gồm sơ đồ chân, chức năng và lập trình), hãy tham khảo các bài hướng dẫn sau:

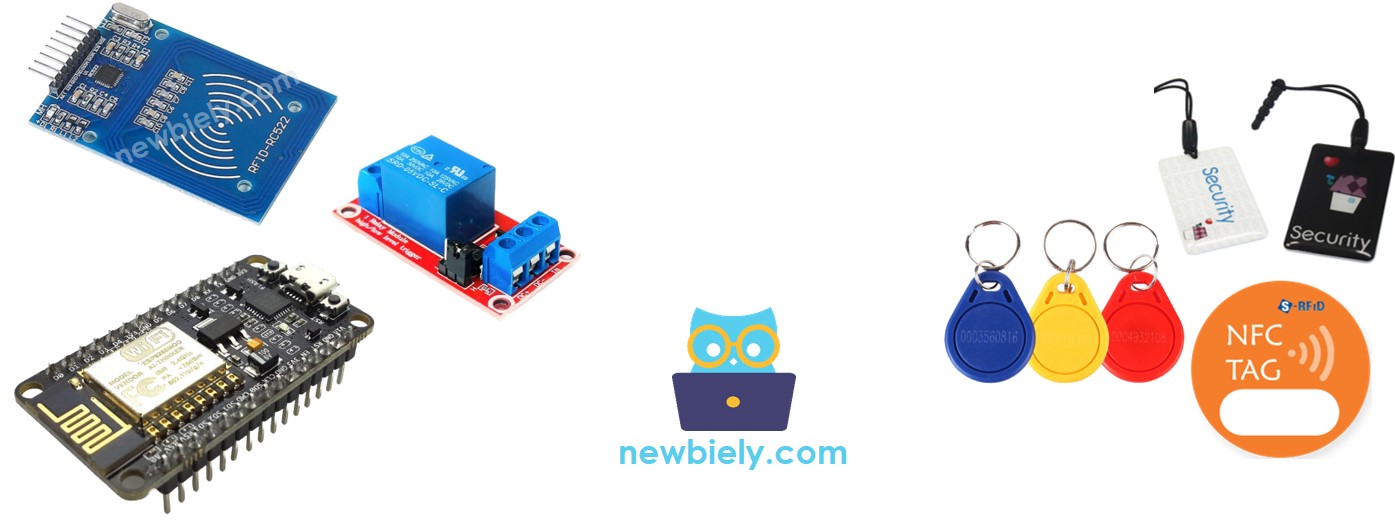

linh kiện ESP8266 NodeMCU Arduino RFID rơ-le

Cách hoạt động

  • Đầu đọc RFID/NFC đọc UID từ thẻ khi thẻ được chạm.
  • ESP8266 sau đó lấy UID này và so sánh nó với các UID đã được định sẵn trong mã.
  • Nếu UID khớp với một trong các UID được định sẵn này, ESP8266 sẽ kích hoạt rơ-le.

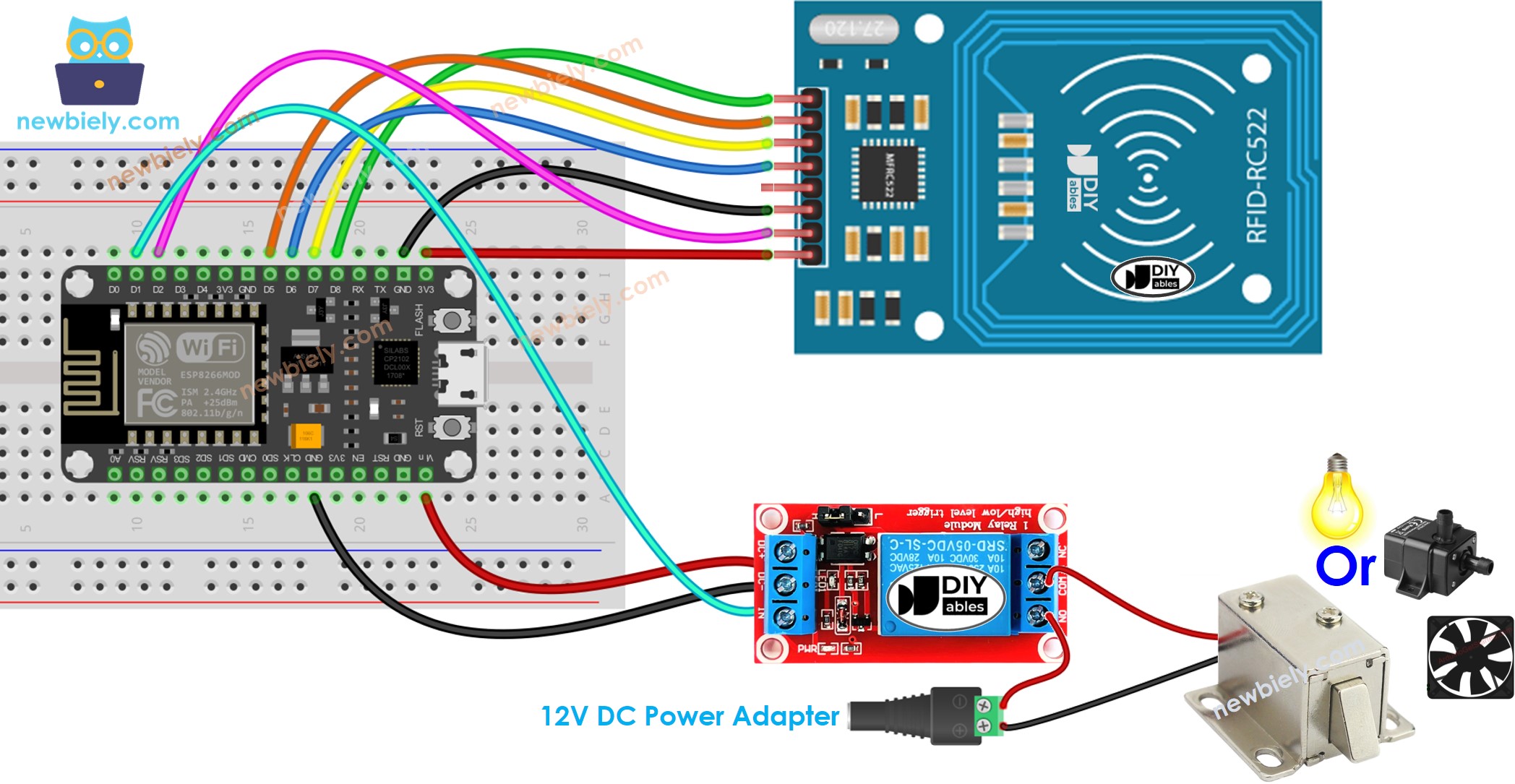

Sơ đồ đấu dây

sơ đồ đấu dây rơ-le ESP8266 NodeMCU RFID rc522

This image is created using Fritzing. Click to enlarge image

Xem thêm Sơ đồ chân ESP8266 và Cách cấp nguồn cho ESP8266.

※ Lưu ý:

Thứ tự các chân có thể khác nhau tùy thuộc vào nhà sản xuất. LUÔN SỬ DỤNG NHÃN IN TRÊN MÔ-ĐUN. Hình ở phía trên hiển thị sơ đồ chân của các mô-đun từ nhà sản xuất DIYables.

Mã ESP8266 - Thẻ RFID/NFC đơn

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-rfid-relay */ #include <SPI.h> #include <MFRC522.h> #define SS_PIN D8 // The ESP8266 pin D8 #define RST_PIN D2 // The ESP8266 pin D2 #define RELAY_PIN D1 // The ESP8266 pin connects to relay MFRC522 rfid(SS_PIN, RST_PIN); byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF}; void setup() { Serial.begin(9600); SPI.begin(); // init SPI bus rfid.PCD_Init(); // init MFRC522 pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output. digitalWrite(RELAY_PIN, LOW); // deactivate the relay Serial.println("Tap an RFID/NFC tag on the RFID-RC522 reader"); } void loop() { if (rfid.PICC_IsNewCardPresent()) { // new tag is available if (rfid.PICC_ReadCardSerial()) { // NUID has been readed MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak); if (rfid.uid.uidByte[0] == authorizedUID[0] && rfid.uid.uidByte[1] == authorizedUID[1] && rfid.uid.uidByte[2] == authorizedUID[2] && rfid.uid.uidByte[3] == authorizedUID[3] ) { Serial.println("Authorized Tag"); digitalWrite(RELAY_PIN, HIGH); // activate the relay for 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // deactivate the relay } else { Serial.print("Unauthorized Tag with UID:"); for (int i = 0; i < rfid.uid.size; i++) { Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(rfid.uid.uidByte[i], HEX); } Serial.println(); } rfid.PICC_HaltA(); // halt PICC rfid.PCD_StopCrypto1(); // stop encryption on PCD } } }

Hướng dẫn từng bước

Để bắt đầu với ESP8266 trên Arduino IDE, hãy làm theo các bước sau:

  • Xem qua hướng dẫn ESP8266 - Cài đặt phần mềm nếu đây là lần đầu bạn sử dụng ESP8266.
  • Nối các thành phần như được hiển thị trong sơ đồ.
  • Kết nối bo mạch ESP8266 với máy tính của bạn bằng cáp USB.
  • Mở Arduino IDE trên máy tính của bạn.
  • Chọn bo mạch ESP8266 phù hợp, ví dụ như NodeMCU 1.0 (ESP-12E Module), và cổng COM tương ứng của nó.

Để xác định UID của một thẻ RFID/NFC, bước đầu tiên là sao chép mã và mở nó bằng Arduino IDE. Sau đó, nhấp nút Tải lên trên Arduino IDE để tải mã lên ESP8266. Tiếp theo, mở Serial Monitor và chạm thẻ RFID/NFC lên mô-đun RFID-RC522. Cuối cùng, UID sẽ được hiển thị trên Serial Monitor.

∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Nodemcu 1.0 (ESP-12E Module)
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
Tap RFID/NFC tag on reader Unauthorized Tag with UID: 3A C9 6A CB
Ln 11, Col 1
Nodemcu 1.0 (ESP-12E Module) on COM15
2

Sau khi nhận được UID:

  • Thay đổi giá trị của byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF}; bằng UID ở dòng 18 của mã nguồn. Ví dụ, byte authorizedUID[4] = {0x3A, 0xC9, 0x6A, 0xCB};
  • Tải lại mã lên ESP8266 lần nữa.
  • Chạm một thẻ RFID/NFC lên mô-đun RFID-RC522.
  • Kiểm tra đầu ra trên Serial Monitor.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Nodemcu 1.0 (ESP-12E Module)
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
Tap RFID/NFC tag on reader Authorized Tag
Ln 11, Col 1
Nodemcu 1.0 (ESP-12E Module) on COM15
2
  • Chạm một thẻ RFID/NFC khác lên module RFID-RC522.
  • Kiểm tra đầu ra trên Serial Monitor.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Nodemcu 1.0 (ESP-12E Module)
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
Tap RFID/NFC tag on reader Authorized Tag Unauthorized Tag with UID: BD 1E 1D 00
Ln 11, Col 1
Nodemcu 1.0 (ESP-12E Module) on COM15
2

※ Lưu ý:

  • Để thuận tiện cho việc thử nghiệm, thời gian hoạt động được đặt ở hai giây; tuy nhiên, nó nên được tăng lên để phục vụ cho việc sử dụng/thực nghiệm thực tế.
  • Việc cài đặt thư viện MFRC522 là bắt buộc. Vui lòng tham khảo ESP8266 - RFID để biết thêm thông tin.

Mã nguồn ESP8266 - Nhiều thẻ RFID/NFC

Chúng ta có thể cho phép rơ-le được kích hoạt bởi nhiều thẻ RFID/NFC. Ví dụ, đoạn mã dưới đây sử dụng hai thẻ.

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-rfid-relay */ #include <SPI.h> #include <MFRC522.h> #define SS_PIN D8 // The ESP8266 pin D8 #define RST_PIN D2 // The ESP8266 pin D2 #define RELAY_PIN D1 // The ESP8266 pin connects to relay MFRC522 rfid(SS_PIN, RST_PIN); byte authorizedUID1[4] = {0x3A, 0xC9, 0x6A, 0xCB}; byte authorizedUID2[4] = {0x30, 0x01, 0x8B, 0x15}; void setup() { Serial.begin(9600); SPI.begin(); // init SPI bus rfid.PCD_Init(); // init MFRC522 pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output. digitalWrite(RELAY_PIN, LOW); // deactivate the relay Serial.println("Tap an RFID/NFC tag on the RFID-RC522 reader"); } void loop() { if (rfid.PICC_IsNewCardPresent()) { // new tag is available if (rfid.PICC_ReadCardSerial()) { // NUID has been readed MFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak); if (rfid.uid.uidByte[0] == authorizedUID1[0] && rfid.uid.uidByte[1] == authorizedUID1[1] && rfid.uid.uidByte[2] == authorizedUID1[2] && rfid.uid.uidByte[3] == authorizedUID1[3] ) { Serial.println("Authorized Tag 1"); digitalWrite(RELAY_PIN, HIGH); // activate the relay for 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // deactivate the relay } else if (rfid.uid.uidByte[0] == authorizedUID2[0] && rfid.uid.uidByte[1] == authorizedUID2[1] && rfid.uid.uidByte[2] == authorizedUID2[2] && rfid.uid.uidByte[3] == authorizedUID2[3] ) { Serial.println("Authorized Tag 2"); digitalWrite(RELAY_PIN, HIGH); // activate the relay for 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // deactivate the relay } else { Serial.print("Unauthorized Tag with UID:"); for (int i = 0; i < rfid.uid.size; i++) { Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(rfid.uid.uidByte[i], HEX); } Serial.println(); } rfid.PICC_HaltA(); // halt PICC rfid.PCD_StopCrypto1(); // stop encryption on PCD } } }

Lặp lại các bước như trước, và sau đó nhấn từng thẻ trên mô-đun RFID-RC522. Đầu ra trên Serial Monitor sẽ tương tự như sau:

∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Nodemcu 1.0 (ESP-12E Module)
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
Tap RFID/NFC tag on reader Authorized Tag 2 Authorized Tag 1
Ln 11, Col 1
Nodemcu 1.0 (ESP-12E Module) on COM15
2

Bạn có thể mở rộng mã được đề cập ở trên cho ba, bốn hoặc nhiều thẻ hơn.
