ESP8266 Chuông Piezo chiết áp
Hướng dẫn này chỉ cho bạn cách sử dụng ESP8266 và biến trở để điều khiển còi Piezo. Cụ thể:
- ESP8266 xác định xem giá trị analog của potentiometer có lớn hơn hoặc nhỏ hơn ngưỡng hay không, và phát âm thanh tương ứng
- ESP8266 xác định xem điện áp đầu ra của potentiometer có lớn hơn hoặc nhỏ hơn ngưỡng hay không, và phát âm thanh tương ứng
- Nếu điện áp đầu ra của potentiometer lớn hơn ngưỡng, ESP8266 cũng có thể phát một giai điệu của một bài hát
Phần cứng cần chuẩn bị
| 1 | × | ESP8266 NodeMCU ESP-12E | ||
| 1 | × | Recommended: ESP8266 NodeMCU ESP-12E (Uno-form) | ||
| 1 | × | USB Cable Type-A to Type-C (for USB-A PC) | ||
| 1 | × | USB Cable Type-C to Type-C (for USB-C PC) | ||
| 1 | × | Chiết áp | ||
| 1 | × | Alternatively, 10k Ohm Trimmer Potentiometer | ||
| 1 | × | Mô-đun chiết áp có núm xoay | ||
| 1 | × | (Hoặc) Potentiometer Kit | ||
| 1 | × | (Hoặc) Potentiometer Module with Knob | ||
| 1 | × | 3-24V Active Piezo Buzzer | ||
| 1 | × | Active Piezo Buzzer Module | ||
| 1 | × | Passive Piezo Buzzer Module | ||
| 1 | × | breadboard | ||
| 1 | × | dây jumper | ||
| 1 | × | (Khuyến nghị) Screw Terminal Expansion Board for ESP8266 | ||
| 1 | × | (Khuyến nghị) Power Splitter for ESP8266 Type-C |
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về chuông Piezo và biến trở
Nếu bạn chưa quen với sơ đồ chân, cách hoạt động và lập trình của chuông Piezo và biến trở, các bài hướng dẫn dưới đây có thể giúp bạn:

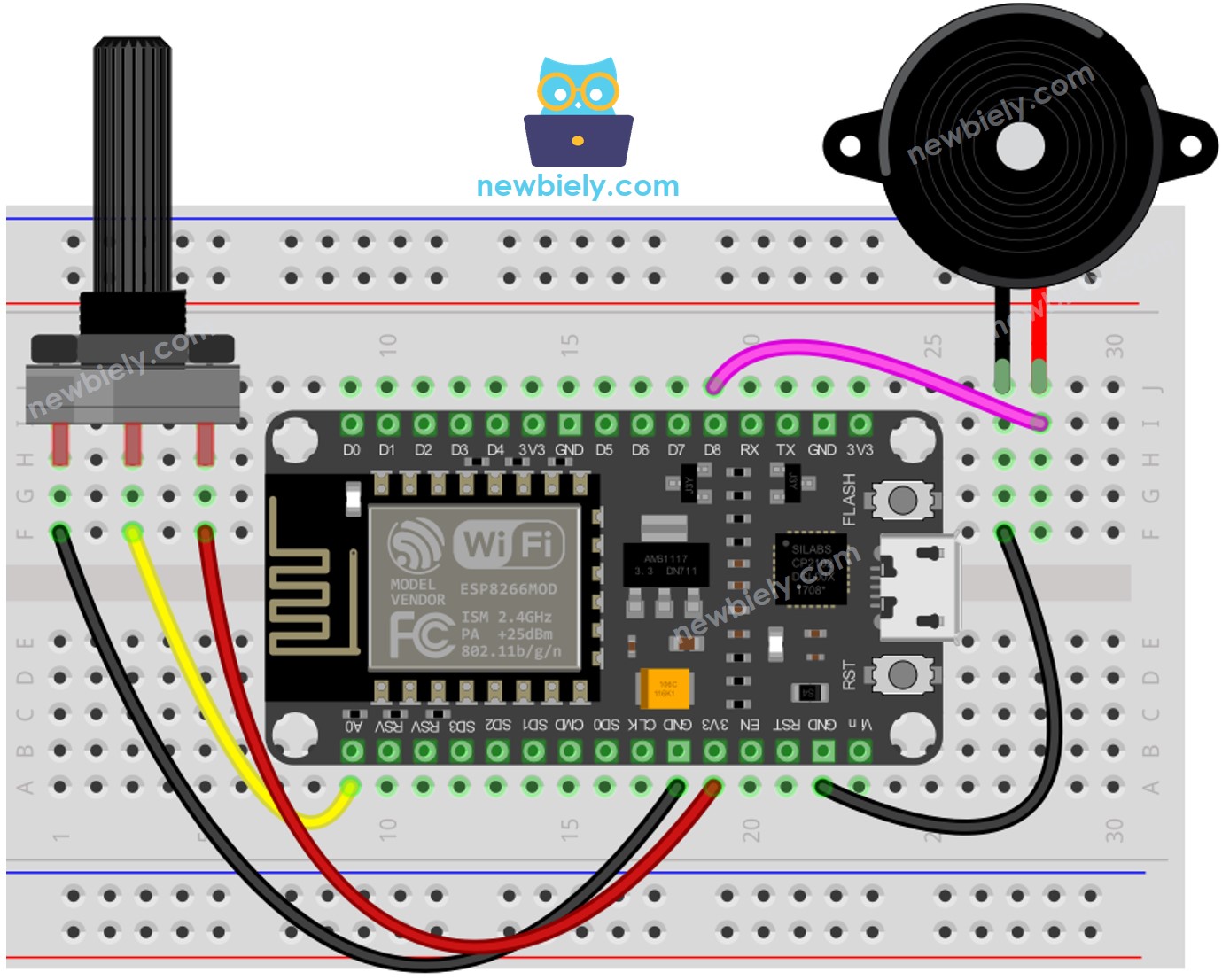

Sơ đồ đấu dây
This image is created using Fritzing. Click to enlarge image
Xem thêm Sơ đồ chân ESP8266 và Cách cấp nguồn cho ESP8266.
Mã ESP8266 - Âm thanh đơn giản - Ngưỡng tương tự
/*
* Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn
* Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp8266/esp8266-potentiometer-piezo-buzzer
*/
#define POTENTIOMETER_PIN A0 // The ESP8266 pin connected to Potentiometer pin
#define BUZZER_PIN D8 // The ESP8266 pin connected to Buzzer's pin
#define ANALOG_THRESHOLD 1000
void setup() {
pinMode(BUZZER_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode
}
void loop() {
int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin
if (analog_value > ANALOG_THRESHOLD)
digitalWrite(BUZZER_PIN, HIGH); // turn on Piezo Buzzer
else
digitalWrite(BUZZER_PIN, LOW); // turn off Piezo Buzzer
}
Hướng dẫn từng bước
Để bắt đầu với ESP8266 trên Arduino IDE, hãy làm theo các bước sau:
- Xem hướng dẫn ESP8266 - Cài đặt phần mềm nếu đây là lần đầu bạn sử dụng ESP8266.
- Ghép nối các thành phần như được chỉ ra trong sơ đồ.
- Kết nối bo mạch ESP8266 với máy tính của bạn bằng cáp USB.
- Mở Arduino IDE trên máy tính của bạn.
- Chọn bo mạch ESP8266 phù hợp, chẳng hạn như (ví dụ NodeMCU 1.0 (ESP-12E Module)), và cổng COM tương ứng.
- Kết nối ESP8266 NodeMCU với máy tính bằng cáp USB.
- Mở Arduino IDE, chọn đúng bo mạch và cổng.
- Sao chép mã và mở nó trong Arduino IDE.
- Nhấp nút Upload trong Arduino IDE để gửi mã tới ESP8266.
- Vặn biến trở.
- Nghe âm thanh phát ra từ buzzer piezo.
Giải thích mã nguồn
Hãy xem phần giải thích theo từng dòng được chứa trong các chú thích của mã nguồn!
Mã ESP8266 - Âm thanh đơn giản - Ngưỡng điện áp
Giá trị tương tự của một biến trở được chuyển đổi thành giá trị điện áp. Sau đó, điện áp này được so sánh với ngưỡng điện áp. Điều này sẽ kích hoạt chuông Piezo nếu ngưỡng điện áp bị vượt quá.
/*
* Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn
* Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp8266/esp8266-potentiometer-piezo-buzzer
*/
#define POTENTIOMETER_PIN A0 // The ESP8266 pin connected to Potentiometer pin
#define BUZZER_PIN D8 // The ESP8266 pin connected to Buzzer's pin
#define VOLTAGE_THRESHOLD 2.5 // Voltages
void setup() {
pinMode(BUZZER_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode
}
void loop() {
int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin
float voltage = floatMap(analog_value, 0, 1023, 0, 5); // Rescale to potentiometer's voltage
if (voltage > VOLTAGE_THRESHOLD)
digitalWrite(BUZZER_PIN, HIGH); // turn on Piezo Buzzer
else
digitalWrite(BUZZER_PIN, LOW); // turn off Piezo Buzzer
}
float floatMap(float x, float in_min, float in_max, float out_min, float out_max) {
return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min;
}
Mã ESP8266 - Giai điệu - Ngưỡng điện áp
/*
* Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn
* Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp8266/esp8266-potentiometer-piezo-buzzer
*/
#include "pitches.h"
#define POTENTIOMETER_PIN A0 // The ESP8266 pin connected to Potentiometer pin
#define BUZZER_PIN D8 // The ESP8266 pin connected to Buzzer's pin
#define VOLTAGE_THRESHOLD 2.5 // Voltages
// notes in the melody:
int melody[] = {
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_G5, NOTE_C5, NOTE_D5,
NOTE_E5,
NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5,
NOTE_F5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_D5, NOTE_D5, NOTE_E5,
NOTE_D5, NOTE_G5
};
// note durations: 4 = quarter note, 8 = eighth note, etc, also called tempo:
int noteDurations[] = {
8, 8, 4,
8, 8, 4,
8, 8, 8, 8,
2,
8, 8, 8, 8,
8, 8, 8, 16, 16,
8, 8, 8, 8,
4, 4
};
void setup() {
}
void loop() {
int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin
float voltage = floatMap(analog_value, 0, 1023, 0, 5); // Rescale to potentiometer's voltage
if (voltage > VOLTAGE_THRESHOLD)
playMelody(); // play a song
}
float floatMap(float x, float in_min, float in_max, float out_min, float out_max) {
return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min;
}
void playMelody() {
// iterate over the notes of the melody:
int size = sizeof(noteDurations) / sizeof(int);
for (int thisNote = 0; thisNote < size; thisNote++) {
// to calculate the note duration, take one second divided by the note type.
//e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc.
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZER_PIN, melody[thisNote], noteDuration);
// to distinguish the notes, set a minimum time between them.
// The note's duration + 30% seems to work well:
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
// stop the tone playing:
noTone(BUZZER_PIN);
}
}
Hướng dẫn từng bước
- Nối dây các thành phần như được hiển thị trên sơ đồ.
- Kết nối bo mạch ESP8266 với máy tính của bạn bằng cáp USB.
- Mở Arduino IDE trên máy tính của bạn.
- Chọn bo mạch ESP8266 đúng, chẳng hạn như (ví dụ: NodeMCU 1.0 (ESP-12E Module)), và cổng COM tương ứng của nó.
- Sao chép mã và mở nó bằng Arduino IDE.
- Tạo file pitches.h trên Arduino IDE bằng cách:
- Hoặc nhấp vào nút ngay phía dưới biểu tượng Serial Monitor và chọn New Tab, hoặc dùng phím Ctrl+Shift+N.
- Đặt tên cho tập tin pitches.h và nhấn nút OK
- Sao chép mã dưới đây và dán vào tệp pitches.h được tạo ra.
- Nhấp vào nút Tải lên trên IDE Arduino để biên dịch và tải mã lên ESP8266.
- Vặn biến trở.
- Nghe giai điệu của còi Piezo.
/*************************************************
* Public Constants
*************************************************/
#define NOTE_B0 31
#define NOTE_C1 33
#define NOTE_CS1 35
#define NOTE_D1 37
#define NOTE_DS1 39
#define NOTE_E1 41
#define NOTE_F1 44
#define NOTE_FS1 46
#define NOTE_G1 49
#define NOTE_GS1 52
#define NOTE_A1 55
#define NOTE_AS1 58
#define NOTE_B1 62
#define NOTE_C2 65
#define NOTE_CS2 69
#define NOTE_D2 73
#define NOTE_DS2 78
#define NOTE_E2 82
#define NOTE_F2 87
#define NOTE_FS2 93
#define NOTE_G2 98
#define NOTE_GS2 104
#define NOTE_A2 110
#define NOTE_AS2 117
#define NOTE_B2 123
#define NOTE_C3 131
#define NOTE_CS3 139
#define NOTE_D3 147
#define NOTE_DS3 156
#define NOTE_E3 165
#define NOTE_F3 175
#define NOTE_FS3 185
#define NOTE_G3 196
#define NOTE_GS3 208
#define NOTE_A3 220
#define NOTE_AS3 233
#define NOTE_B3 247
#define NOTE_C4 262
#define NOTE_CS4 277
#define NOTE_D4 294
#define NOTE_DS4 311
#define NOTE_E4 330
#define NOTE_F4 349
#define NOTE_FS4 370
#define NOTE_G4 392
#define NOTE_GS4 415
#define NOTE_A4 440
#define NOTE_AS4 466
#define NOTE_B4 494
#define NOTE_C5 523
#define NOTE_CS5 554
#define NOTE_D5 587
#define NOTE_DS5 622
#define NOTE_E5 659
#define NOTE_F5 698
#define NOTE_FS5 740
#define NOTE_G5 784
#define NOTE_GS5 831
#define NOTE_A5 880
#define NOTE_AS5 932
#define NOTE_B5 988
#define NOTE_C6 1047
#define NOTE_CS6 1109
#define NOTE_D6 1175
#define NOTE_DS6 1245
#define NOTE_E6 1319
#define NOTE_F6 1397
#define NOTE_FS6 1480
#define NOTE_G6 1568
#define NOTE_GS6 1661
#define NOTE_A6 1760
#define NOTE_AS6 1865
#define NOTE_B6 1976
#define NOTE_C7 2093
#define NOTE_CS7 2217
#define NOTE_D7 2349
#define NOTE_DS7 2489
#define NOTE_E7 2637
#define NOTE_F7 2794
#define NOTE_FS7 2960
#define NOTE_G7 3136
#define NOTE_GS7 3322
#define NOTE_A7 3520
#define NOTE_AS7 3729
#define NOTE_B7 3951
#define NOTE_C8 4186
#define NOTE_CS8 4435
#define NOTE_D8 4699
#define NOTE_DS8 4978
Giải thích mã nguồn
Hãy xem giải thích theo từng dòng được chứa trong các bình luận của mã nguồn!
