ESP8266 Máy nghe MP3 có cảm biến chuyển động
Tutorial này hướng dẫn bạn cách sử dụng ESP8266, một cảm biến chuyển động HC-SR501 và một trình phát MP3 để kích hoạt phát lại một tệp âm thanh đã ghi khi phát hiện chuyển động. Dự án này có tính linh hoạt và có thể được tùy biến cho các ứng dụng như tự động phát các hướng dẫn âm thanh đã ghi lại hoặc cảnh báo bất cứ khi nào có sự hiện diện của con người.
Phần cứng cần chuẩn bị
| 1 | × | ESP8266 NodeMCU ESP-12E | ||
| 1 | × | Recommended: ESP8266 NodeMCU ESP-12E (Uno-form) | ||
| 1 | × | USB Cable Type-A to Type-C (for USB-A PC) | ||
| 1 | × | USB Cable Type-C to Type-C (for USB-C PC) | ||
| 1 | × | HC-SR501 Motion Sensor | ||
| 1 | × | Alternatively, AM312 Mini Motion Sensor | ||
| 1 | × | Serial MP3 Player Module | ||
| 1 | × | Micro SD Card | ||
| 1 | × | 3.5mm Aux Speaker | ||
| 1 | × | dây jumper | ||
| 1 | × | (Khuyến nghị) Screw Terminal Expansion Board for ESP8266 | ||
| 1 | × | (Khuyến nghị) Power Splitter for ESP8266 Type-C |
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về Máy nghe nhạc MP3 và Cảm biến chuyển động
Nếu bạn không biết về máy nghe MP3 và cảm biến chuyển động (bố trí chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu về chúng trong các bài hướng dẫn sau đây:

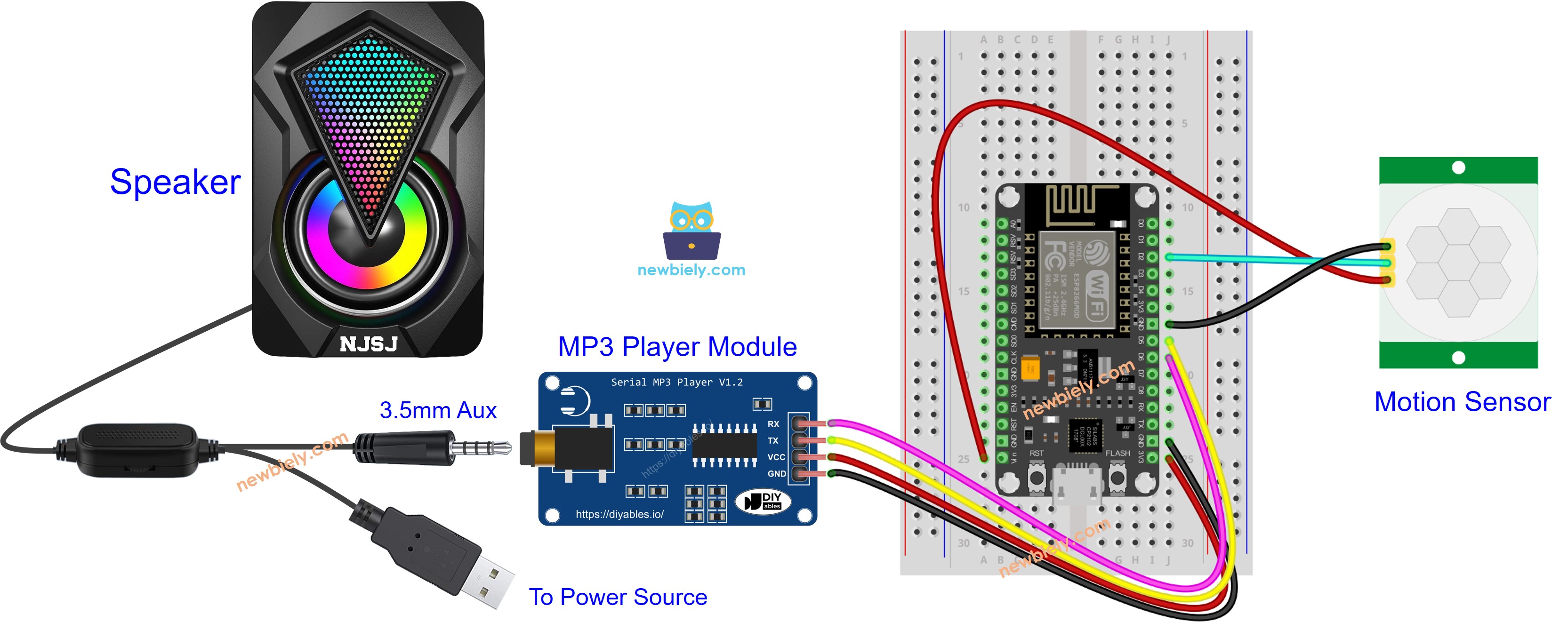

Sơ đồ đấu dây
This image is created using Fritzing. Click to enlarge image
Xem thêm Sơ đồ chân ESP8266 và Cách cấp nguồn cho ESP8266.
Chuẩn bị
- Lưu trước tập tin MP3 đã ghi mà chúng ta muốn phát vào thẻ nhớ microSD.
- Lắp thẻ nhớ microSD vào mô-đun MP3.
- Kết nối mô-đun MP3 với ESP8266
- Kết nối loa với mô-đun MP3
- Kết nối loa với nguồn cấp điện.
- Kết nối cảm biến chuyển động với ESP8266.
- Thực hiện các thiết lập cho cảm biến chuyển động như bảng dưới đây.
| Time Delay Adjuster | Screw it in anti-clockwise direction fully. |
| Detection Range Adjuster | Screw it in clockwise direction fully. |
| Repeat Trigger Selector | Put jumper as shown on the image. |
Mã ESP8266 - Cảm biến chuyển động điều khiển trình phát MP3
/*
* Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn
* Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp8266/esp8266-motion-sensor-mp3-player
*/
#include <SoftwareSerial.h>
#define CMD_PLAY_NEXT 0x01
#define CMD_PLAY_PREV 0x02
#define CMD_PLAY_W_INDEX 0x03
#define CMD_SET_VOLUME 0x06
#define CMD_SEL_DEV 0x09
#define CMD_PLAY_W_VOL 0x22
#define CMD_PLAY 0x0D
#define CMD_PAUSE 0x0E
#define CMD_SINGLE_CYCLE 0x19
#define DEV_TF 0x02
#define SINGLE_CYCLE_ON 0x00
#define SINGLE_CYCLE_OFF 0x01
#define ESP8266_RX D5 // The ESP8266 pin connected to the TX of the Serial MP3 Player module
#define ESP8266_TX D6 // The ESP8266 pin connected to the RX of the Serial MP3 Player module
#define MOTION_SENSOR_PIN D2 // The ESP8266 pin connected to motion sensor's pin
SoftwareSerial mp3(ESP8266_RX, ESP8266_TX);
int prev_motion_state; // The previous state of motion sensor
int motion_state; // The current state of motion sensor
void setup() {
Serial.begin(9600);
mp3.begin(9600);
delay(500); // wait chip initialization is complete
mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card
delay(200); // wait for 200ms
pinMode(MOTION_SENSOR_PIN, INPUT); // set arduino pin to input mode
motion_state = digitalRead(MOTION_SENSOR_PIN);
}
void loop() {
prev_motion_state = motion_state; // save the last state
motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state
if (motion_state == LOW && prev_motion_state == HIGH) { // pin state change: LOW -> HIGH
Serial.println("Motion detected!");
mp3_command(CMD_PLAY, 0x0000); // Play the first mp3 file
}
else
if (motion_state == HIGH && prev_motion_state == LOW) { // pin state change: HIGH -> LOW
Serial.println("Motion stopped!");
}
}
void mp3_command(int8_t command, int16_t dat) {
int8_t frame[8] = { 0 };
frame[0] = 0x7e; // starting byte
frame[1] = 0xff; // version
frame[2] = 0x06; // The number of bytes of the command without starting byte and ending byte
frame[3] = command; //
frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback
frame[5] = (int8_t)(dat >> 8); // data high byte
frame[6] = (int8_t)(dat); // data low byte
frame[7] = 0xef; // ending byte
for (uint8_t i = 0; i < 8; i++) {
mp3.write(frame[i]);
}
}
Hướng dẫn từng bước
Để bắt đầu với ESP8266 trên Arduino IDE, làm theo các bước sau:
- Xem hướng dẫn ESP8266 - Cài đặt phần mềm nếu đây là lần đầu bạn sử dụng ESP8266.
- Nối các thành phần như được mô tả trong sơ đồ.
- Kết nối bo mạch ESP8266 với máy tính của bạn bằng cáp USB.
- Mở Arduino IDE trên máy tính của bạn.
- Chọn bo mạch ESP8266 phù hợp, chẳng hạn (ví dụ NodeMCU 1.0 (ESP-12E Module)), và cổng COM tương ứng của nó.
- Kết nối ESP8266 với PC bằng cáp USB.
- Mở Arduino IDE, chọn bo mạch và cổng phù hợp.
- Sao chép mã ở trên và mở bằng Arduino IDE.
- Nhấp vào nút Upload trên Arduino IDE để tải mã lên ESP8266.
- Di chuyển tay trước cảm biến.
- Kiểm tra âm thanh từ máy phát MP3.
