ESP8266 Cảm biến cửa Đèn LED

Bài hướng dẫn này sẽ chỉ cho bạn cách sử dụng ESP8266 và cảm biến cửa để điều khiển LED. Chúng ta sẽ học hai ứng dụng khác nhau:

Application 1 - LED sáng khi cửa mở và LED tắt khi cửa đóng. Trạng thái LED được đồng bộ với trạng thái của cảm biến cửa. Cụ thể:

Ứng dụng 2 - Trạng thái LED được chuyển đổi mỗi khi cửa được mở. Cụ thể hơn:

Phần cứng cần chuẩn bị

1×ESP8266 NodeMCU ESP-12E
1×Recommended: ESP8266 NodeMCU ESP-12E (Uno-form)
1×USB Cable Type-A to Type-C (for USB-A PC)
1×USB Cable Type-C to Type-C (for USB-C PC)
1×cảm biến cửa
1×LED Kit
1×LED (red)
1×LED Module
1×220Ω Resistor
1×breadboard
1×dây jumper
1×(Khuyến nghị) Screw Terminal Expansion Board for ESP8266
1×(Khuyến nghị) Power Splitter for ESP8266 Type-C

Or you can buy the following kits:

1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)

Về LED và cảm biến cửa

Nếu bạn chưa quen với đèn LED và cảm biến cửa (bao gồm sơ đồ chân, nguyên lý hoạt động và lập trình), các bài hướng dẫn sau đây có thể giúp ích:

Sơ đồ đấu dây

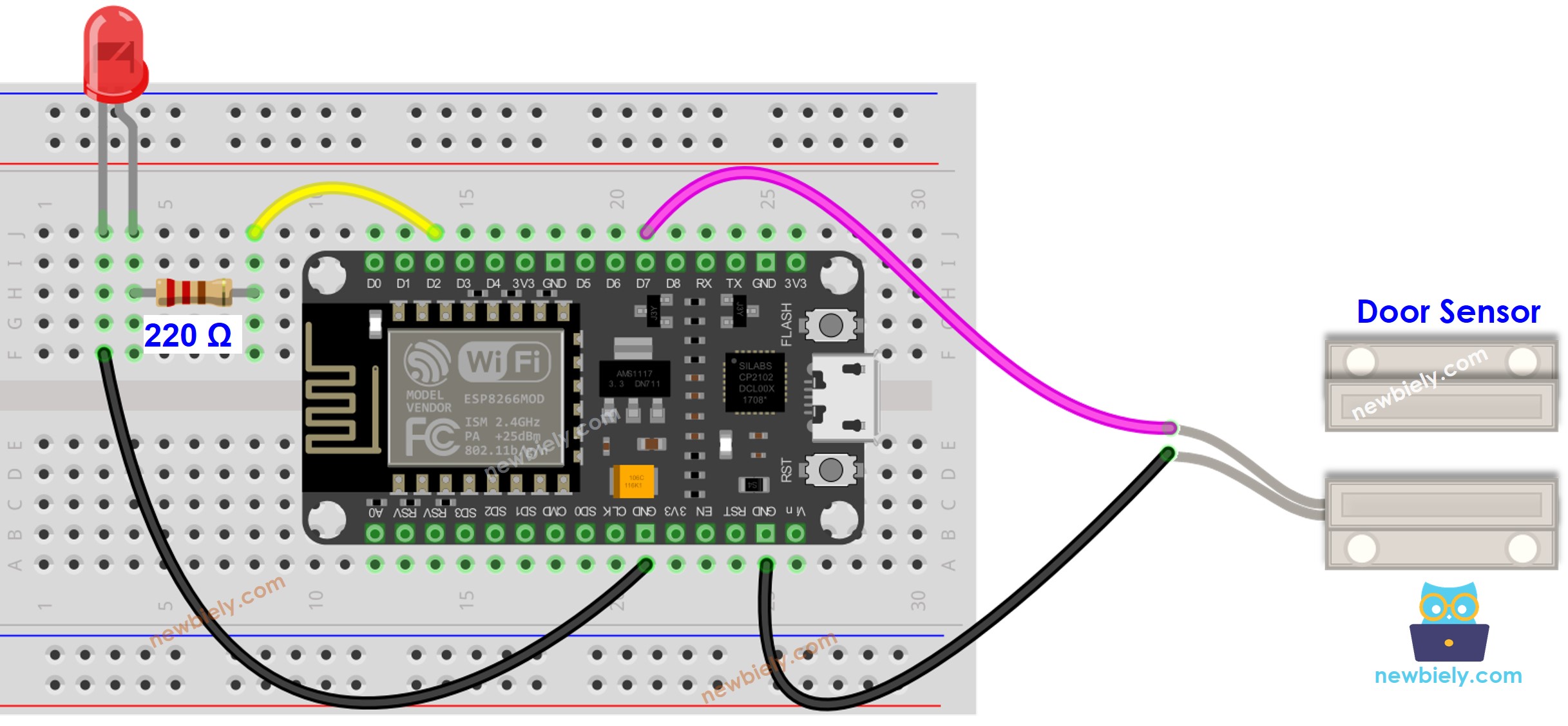

sơ đồ nối dây LED cho cảm biến cửa ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Xem thêm Sơ đồ chân ESP8266Cách cấp nguồn cho ESP8266.

Ứng dụng 1 - Trạng thái đèn LED đồng bộ với trạng thái của cảm biến cửa

Mã nguồn ESP8266

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-door-sensor-led */ #define DOOR_SENSOR_PIN D7 // The ESP8266 pin D7 connected to the OUTPUT pin of door sensor #define LED_PIN D2 // The ESP8266 pin D2 connected to LED's pin int door_state; void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // Configure the ESP8266 pin to the input pull-up mode pinMode(LED_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { door_state = digitalRead(DOOR_SENSOR_PIN); // read state if (door_state == HIGH) { Serial.println("The door is open, turns on LED"); digitalWrite(LED_PIN, HIGH); // turn on LED } else { Serial.println("The door is closed, turns off LED"); digitalWrite(LED_PIN, LOW); // turn off LED } }

Hướng dẫn từng bước

Để bắt đầu với ESP8266 trên Arduino IDE, hãy làm theo các bước sau:

  • Xem ESP8266 - Cài đặt phần mềm nếu đây là lần đầu bạn sử dụng ESP8266.
  • Nối các linh kiện như được hiển thị trong sơ đồ.
  • Kết nối board ESP8266 với máy tính của bạn bằng cáp USB.
  • Mở Arduino IDE trên máy tính của bạn.
  • Chọn board ESP8266 đúng, ví dụ như (NodeMCU 1.0 (ESP-12E Module)), và cổng COM tương ứng.
  • Kết nối một ESP8266 với máy tính của bạn bằng cáp USB.
  • Mở Arduino IDE, và chọn board và cổng đúng.
  • Sao chép mã nguồn và mở nó trong Arduino IDE.
  • Nhấn nút Upload trên Arduino IDE để biên dịch và tải mã lên ESP8266.
nạp mã bằng Arduino ide
  • Mở và đóng cửa
  • Kiểm tra sự thay đổi trong trạng thái của đèn LED.

Bạn sẽ thấy trạng thái của đèn LED đồng bộ với trạng thái của cảm biến cửa.

Giải thích mã nguồn

Hãy xem giải thích theo từng dòng được chứa trong các chú thích của mã nguồn!

Ứng dụng 2 - Cảm biến cửa bật/tắt đèn LED

Mã ESP8266 - Cảm biến cửa bật/tắt LED

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-door-sensor-led */ #define DOOR_SENSOR_PIN D7 // The ESP8266 pin D7 connected to the OUTPUT pin of door sensor #define LED_PIN D2 // The ESP8266 pin D2 connected to LED's pin int led_state = LOW; // The current state of LED int prev_door_state; // The previous state of door sensor int door_state; // The current state of door sensor void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // Configure the ESP8266 pin to the input pull-up mode pinMode(LED_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode door_state = digitalRead(DOOR_SENSOR_PIN); } void loop() { prev_door_state = door_state; // save the last state door_state = digitalRead(DOOR_SENSOR_PIN); // read new state if (prev_door_state == HIGH && door_state == LOW) { // state change: HIGH -> LOW Serial.println("The door-closing event is detected, toggles the state of LED"); // toggle state of LED led_state = !led_state; // control LED according to the toggled state digitalWrite(LED_PIN, led_state); } }

Giải thích mã nguồn

Bạn có thể tìm lời giải thích trong các dòng chú thích của mã ESP8266 ở phía trên.

Trong mã, biểu thức led_state = !led_state tương đương với đoạn mã sau:

if(led_state == LOW) led_state = HIGH; else led_state = LOW;

Hướng dẫn từng bước

  • Sao chép mã và mở nó trong Arduino IDE.
  • Tải mã lên ESP8266.
  • Mở và đóng cửa vài lần.
  • Kiểm tra sự thay đổi trạng thái của đèn LED.

Bạn sẽ thấy đèn LED đổi trạng thái mỗi khi cửa đóng.
