ESP8266 Trình phát MP3 RFID

Hướng dẫn này chỉ cho bạn cách làm một máy nghe nhạc RFID bằng cách sử dụng ESP8266, một đầu đọc RFID RC522 và một mô-đun MP3. Mô-đun MP3 đi kèm với một thẻ SD nhỏ chứa nhiều bài hát khác nhau. Mỗi thẻ RFID được liên kết với một bài hát cụ thể, và số lượng thẻ RFID tương ứng với số lượng bài hát.

Khi bạn đưa thẻ RFID trước đầu đọc RFID, ESP8266 sẽ phát bài hát được liên kết với thẻ RFID đó.

Phần cứng cần chuẩn bị

1	×	ESP8266 NodeMCU ESP-12E
1	×	Recommended: ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	USB Cable Type-A to Type-C (for USB-A PC)
1	×	USB Cable Type-C to Type-C (for USB-C PC)
1	×	RFID/NFC RC522 Kit (reader + tags)
1	×	RFID Key Fob
1	×	RFID Card
1	×	Serial MP3 Player Module
1	×	Micro SD Card
1	×	3.5mm Aux Speaker
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP8266
1	×	(Khuyến nghị) Power Splitter for ESP8266 Type-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Mô-đun RFID/NFC RC522 và Máy nghe MP3

Nếu bạn chưa biết về module RFID/NFC RC522 và trình phát MP3 (pinout, cách hoạt động, cách lập trình ...), hãy tìm hiểu về chúng trong các bài hướng dẫn sau:

Sơ đồ đấu dây

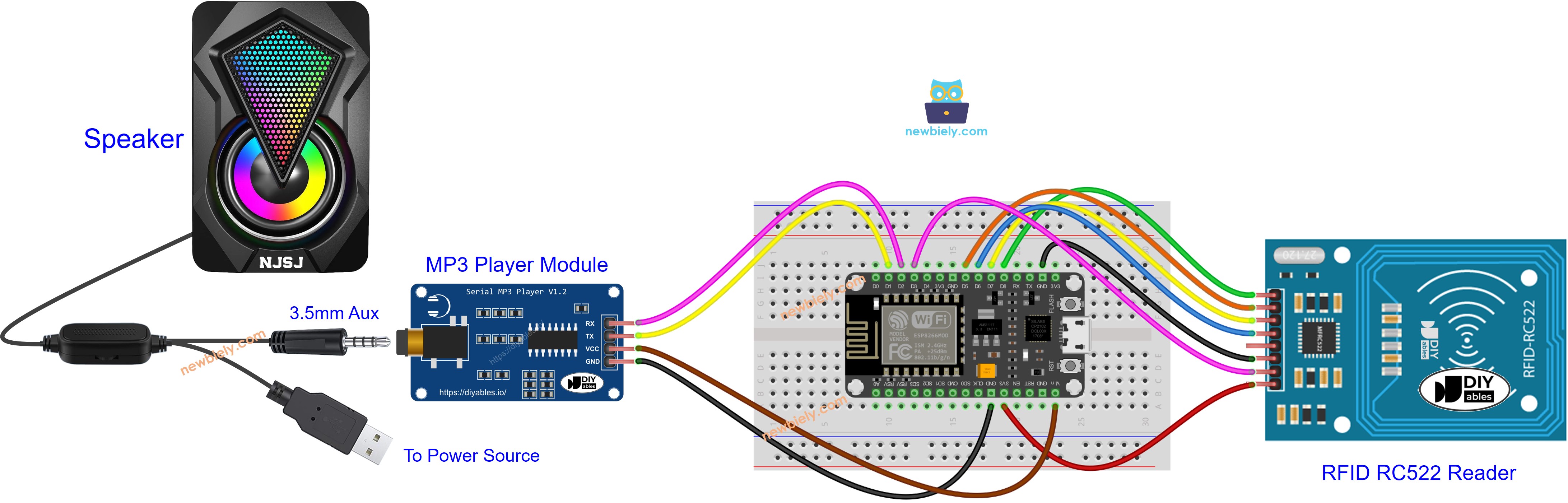

sơ đồ nối dây cho máy nghe mp3 dùng ESP8266 NodeMCU và mô-đun RFID rc522

This image is created using Fritzing. Click to enlarge image

Xem thêm Sơ đồ chân ESP8266 và Cách cấp nguồn cho ESP8266.

※ Lưu ý:

Thứ tự các chân có thể khác nhau tùy theo nhà sản xuất. LUÔN SỬ DỤNG nhãn được in trên mô-đun. Hình ảnh ở trên cho thấy sơ đồ chân của các mô-đun thuộc thương hiệu DIYables.

Chuẩn bị

Lưu trước danh sách các bài hát mà bạn muốn phát lên thẻ nhớ micro SD.
Lắp thẻ nhớ micro SD vào module MP3.
Kết nối module MP3 với ESP8266.
Kết nối loa với module MP3 để cấp nguồn cho loa.
Kết nối loa với nguồn cấp.
Kết nối đầu đọc RFID với ESP8266.

Vì UID thường không được in trên thẻ RFID, bước đầu tiên chúng ta cần làm là tìm ra UID của các thẻ. Điều này có thể được thực hiện bằng cách:

Sao chép mã dưới đây và mở bằng Arduino IDE

Nhấn nút Tải lên trên Arduino IDE để nạp mã lên ESP8266
Mở Serial Monitor
Chạm từng thẻ RFID hoặc keyfob lên module RFID-RC522 lần lượt
Hãy ghi lại các UID trên Serial Monitor; ví dụ như bên dưới:

COM6

Send

Tap RFID Tag on reader 0x51, 0x3D, 0xC1, 0xAC 0x6A, 0x4C, 0x12, 0x6D 0xB0, 0x1F, 0x92, 0x11

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Chúng tôi sẽ sử dụng các UID RFID này để cập nhật mã ESP8266 ở dưới.

Mã ESP8266 - Máy nghe nhạc RFID MP3

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-rfid-mp3-player */ #include <SPI.h> #include <MFRC522.h> #include <SoftwareSerial.h> #define CMD_PLAY_NEXT 0x01 #define CMD_PLAY_PREV 0x02 #define CMD_PLAY_W_INDEX 0x03 #define CMD_SET_VOLUME 0x06 #define CMD_SEL_DEV 0x09 #define CMD_PLAY_W_VOL 0x22 #define CMD_PLAY 0x0D #define CMD_PAUSE 0x0E #define CMD_SINGLE_CYCLE 0x19 #define DEV_TF 0x02 #define SINGLE_CYCLE_ON 0x00 #define SINGLE_CYCLE_OFF 0x01 #define ESP8266_RX D1 // The ESP8266 pin connected to the TX of the Serial MP3 Player module #define ESP8266_TX D2 // The ESP8266 pin connected to the RX of the Serial MP3 Player module #define SS_PIN D8 // The ESP8266 pin connected to the SS of the RFID reader #define RST_PIN D3 // The ESP8266 pin connected to the RST of the RFID reader #define SONG_NUM 3 // 3 songs + 3 RFID cards, change it as your need MFRC522 rfid(SS_PIN, RST_PIN); SoftwareSerial mp3(ESP8266_RX, ESP8266_TX); byte RFID_UIDs[SONG_NUM][4] = { { 0x51, 0x3D, 0xC1, 0xAC }, // UPDATE THIS VALUE FROM PREPARATION STEP { 0x6A, 0x4C, 0x12, 0x6D }, // UPDATE THIS VALUE FROM PREPARATION STEP { 0xB0, 0x1F, 0x92, 0x11 } // UPDATE THIS VALUE FROM PREPARATION STEP // ADD MORE IF NEEDED }; void setup() { Serial.begin(9600); mp3.begin(9600); delay(500); // wait chip initialization is complete mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card delay(200); // wait for 200ms SPI.begin(); // init SPI bus rfid.PCD_Init(); // init MFRC522 Serial.println("Tap RFID Tag on reader"); } void loop() { if (rfid.PICC_IsNewCardPresent()) { // new tag is available if (rfid.PICC_ReadCardSerial()) { // NUID has been readed Serial.print("Tag UID:"); for (int i = 0; i < rfid.uid.size; i++) { Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " "); Serial.print(rfid.uid.uidByte[i], HEX); } Serial.println(); for (int index = 0; index < SONG_NUM; index++) { if (rfid.uid.uidByte[0] == RFID_UIDs[index][0] && rfid.uid.uidByte[1] == RFID_UIDs[index][1] && rfid.uid.uidByte[2] == RFID_UIDs[index][2] && rfid.uid.uidByte[3] == RFID_UIDs[index][3]) { Serial.print("Playing song "); Serial.println(index); mp3_command(CMD_PLAY_W_INDEX, index); // Play mp3 } } rfid.PICC_HaltA(); // halt PICC rfid.PCD_StopCrypto1(); // stop encryption on PCD } } } void mp3_command(int8_t command, int16_t dat) { int8_t frame[8] = { 0 }; frame[0] = 0x7e; // starting byte frame[1] = 0xff; // version frame[2] = 0x06; // The number of bytes of the command without starting byte and ending byte frame[3] = command; // frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback frame[5] = (int8_t)(dat >> 8); // data high byte frame[6] = (int8_t)(dat); // data low byte frame[7] = 0xef; // ending byte for (uint8_t i = 0; i < 8; i++) { mp3.write(frame[i]); } }

Hướng dẫn từng bước

Để bắt đầu với ESP8266 trên Arduino IDE, hãy làm theo các bước sau:

Xem hướng dẫn ESP8266 - Cài đặt phần mềm nếu đây là lần đầu bạn sử dụng ESP8266.
Nối các thành phần như trong sơ đồ.
Kết nối bo mạch ESP8266 với máy tính của bạn bằng cáp USB.
Mở Arduino IDE trên máy tính của bạn.
Chọn bo mạch ESP8266 đúng, ví dụ NodeMCU 1.0 (ESP-12E Module), và cổng COM tương ứng của nó.
Sao chép mã ở trên và mở bằng Arduino IDE.
Cập nhật các UID bạn đã thu được ở bước chuẩn bị vào mã ở trên.
Tải mã lên ESP8266.
Chạm từng thẻ RFID vào module RFID-RC522 lần lượt.
Kiểm tra âm thanh từ MP3 Player.
Nếu mọi thứ chạy trơn tru, mỗi thẻ RFID sẽ được liên kết với một bài hát.
Bạn có thể đánh dấu tên bài hát trên từng thẻ RFID.
