ESP8266 Cảm biến chuyển động Rơ-le

Hướng dẫn này chỉ cho bạn cách sử dụng ESP8266 và cảm biến chuyển động để điều khiển rơ-le. Cụ thể:

ESP8266 kích hoạt rơ-le khi phát hiện chuyển động
ESP8266 vô hiệu hóa rơ-le khi không có chuyển động

Bằng cách kết nối một rơ-le với bóng đèn, dải đèn LED, động cơ hoặc cơ cấu chấp hành, chúng ta có thể sử dụng ESP8266 và cảm biến chuyển động để điều khiển bóng đèn, dải đèn LED, động cơ hoặc cơ cấu chấp hành.

Điều này có thể được áp dụng trong một quá trình tự động hóa nhằm kích hoạt các hành động khi phát hiện sự hiện diện của con người.

Phần cứng cần chuẩn bị

1	×	ESP8266 NodeMCU ESP-12E
1	×	Recommended: ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	USB Cable Type-A to Type-C (for USB-A PC)
1	×	USB Cable Type-C to Type-C (for USB-C PC)
1	×	HC-SR501 Motion Sensor
1	×	Alternatively, AM312 Mini Motion Sensor
1	×	Relay
1	×	Warning Light Bright Waterproof
1	×	12V Power Adapter
1	×	DC Power Jack
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP8266
1	×	(Khuyến nghị) Power Splitter for ESP8266 Type-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Rơ-le và Cảm biến chuyển động

Nếu bạn chưa quen với rơ-le và cảm biến chuyển động (bố trí chân, chức năng, lập trình ...), các bài hướng dẫn sau đây có thể giúp:

Sơ đồ đấu dây

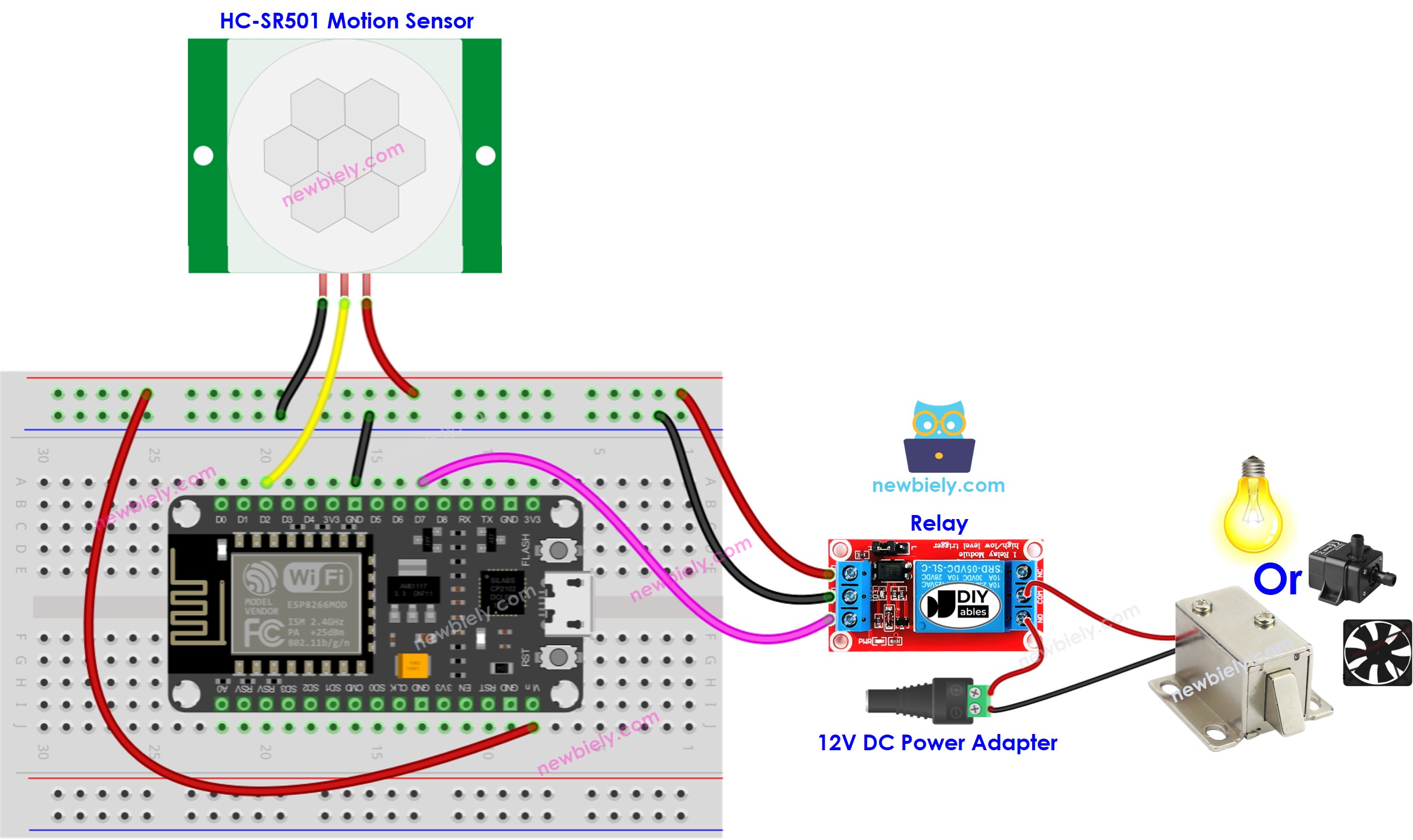

sơ đồ nối dây rơ-le cảm biến chuyển động ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Xem thêm Sơ đồ chân ESP8266 và Cách cấp nguồn cho ESP8266.

Thiết lập ban đầu


Time Delay Adjuster	Screw it in anti-clockwise direction fully.
Detection Range Adjuster	Screw it in clockwise direction fully.
Repeat Trigger Selector	Put jumper as shown on the image.

cài đặt ban đầu cho cảm biến chuyển động Arduino

Mã ESP8266

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-motion-sensor-relay */ #define MOTION_SENSOR_PIN D2 // The ESP8266 pin connected to the OUTPUT pin of motion sensor #define RELAY_PIN D7 // The ESP8266 pin connected to Relay's pin int motion_state = LOW; // current state of motion sensor's pin int prev_motion_state = LOW; // previous state of motion sensor's pin void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(MOTION_SENSOR_PIN, INPUT); // Configure the ESP8266 pin to the input mode pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { prev_motion_state = motion_state; // store old state motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state if (prev_motion_state == LOW && motion_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!, turns relay ON"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (prev_motion_state == HIGH && motion_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!, turns relay OFF"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Hướng dẫn từng bước

Để bắt đầu với ESP8266 trên Arduino IDE, hãy làm theo các bước sau:

Hãy xem qua hướng dẫn ESP8266 - Cài đặt phần mềm nếu đây là lần đầu bạn sử dụng ESP8266.
Nối các thành phần như trong sơ đồ.
Kết nối bo mạch ESP8266 với máy tính của bạn bằng cáp USB.
Mở Arduino IDE trên máy tính của bạn.
Chọn board ESP8266 đúng, ví dụ NodeMCU 1.0 (ESP-12E Module), và cổng COM tương ứng của nó.
Kết nối ESP8266 với máy tính của bạn bằng cáp USB.
Khởi động Arduino IDE, chọn board và cổng đúng.
Sao chép mã và mở nó trong Arduino IDE.
Nhấp nút Upload trong Arduino IDE để gửi mã đến ESP8266.

Giải thích mã nguồn

Hãy xem lời giải thích theo từng dòng có trong các bình luận của mã nguồn!
