Cách cấp nguồn cho ESP8266

Hướng dẫn này sẽ dẫn bạn qua các cách an toàn và tiện lợi để cấp nguồn cho ESP8266 NodeMCU và các thành phần được kết nối với nó (ví dụ: cảm biến, màn hình). Chúng tôi sẽ đề cập đến:

Cách cấp nguồn cho ESP8266 thông qua cổng USB
Cách cấp nguồn cho cả ESP8266 và các cảm biến thông qua cổng USB
Cách cấp nguồn cho ESP8266 thông qua chân Vin
Cách cấp nguồn cho cả ESP8266 và các cảm biến thông qua chân Vin
Phương pháp cấp nguồn đáng tin cậy và tiện lợi nhất cho ESP8266, các cảm biến và màn hình hiển thị

cách cấp nguồn cho ESP8266 NodeMCU và các cảm biến

Phần cứng cần chuẩn bị

1	×	ESP8266 NodeMCU ESP-12E
1	×	Recommended: ESP8266 NodeMCU ESP-12E (Uno-form)
1	×	USB Cable Type-A to Type-C (for USB-A PC)
1	×	USB Cable Type-C to Type-C (for USB-C PC)
1	×	dây jumper
1	×	(Tùy chọn) DC Power Jack
1	×	(Tùy chọn) Breadboard
1	×	(Tùy chọn) 5V Power Adapter
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP8266
1	×	(Khuyến nghị) Power Splitter for ESP8266 Type-C

Or you can buy the following kits:

1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Cách cấp nguồn cho ESP8266 qua cổng USB

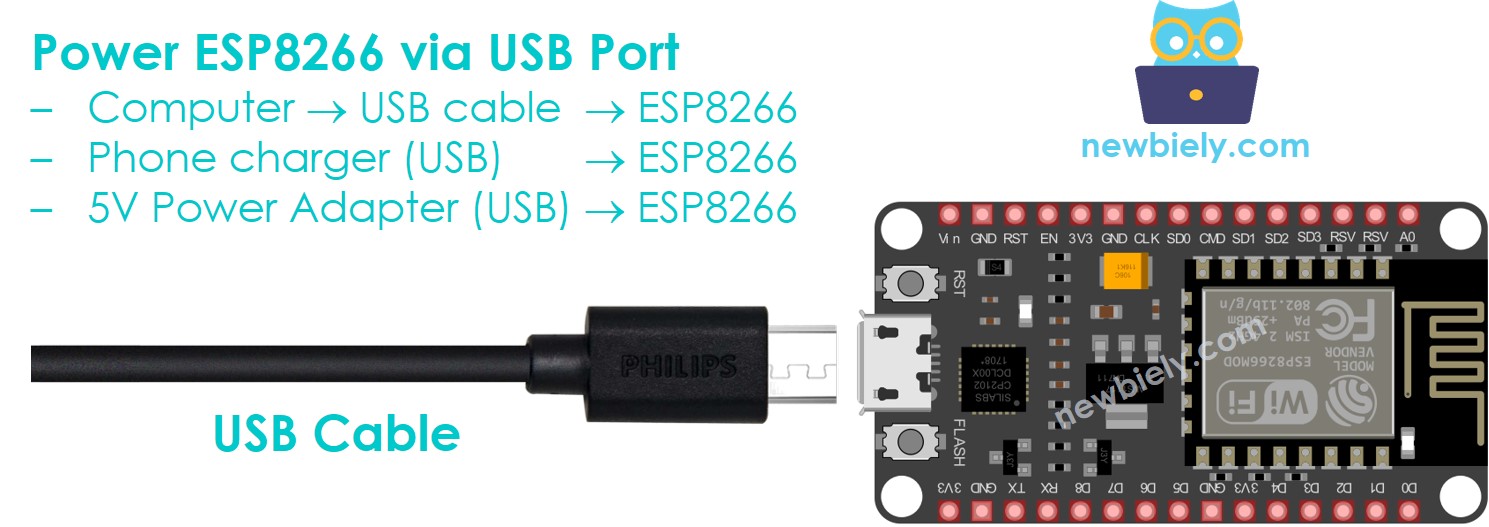

cách cấp nguồn cho ESP8266 NodeMCU qua cổng usb

Bạn có thể sử dụng các nguồn điện sau để cấp nguồn cho ESP8266 qua cổng USB.

Cáp máy tính và Micro USB
Bộ sạc điện thoại (cổng Micro USB)
Bộ nguồn 5V (cổng Micro USB)

Cách cấp nguồn cho ESP8266 và các cảm biến thông qua cổng USB

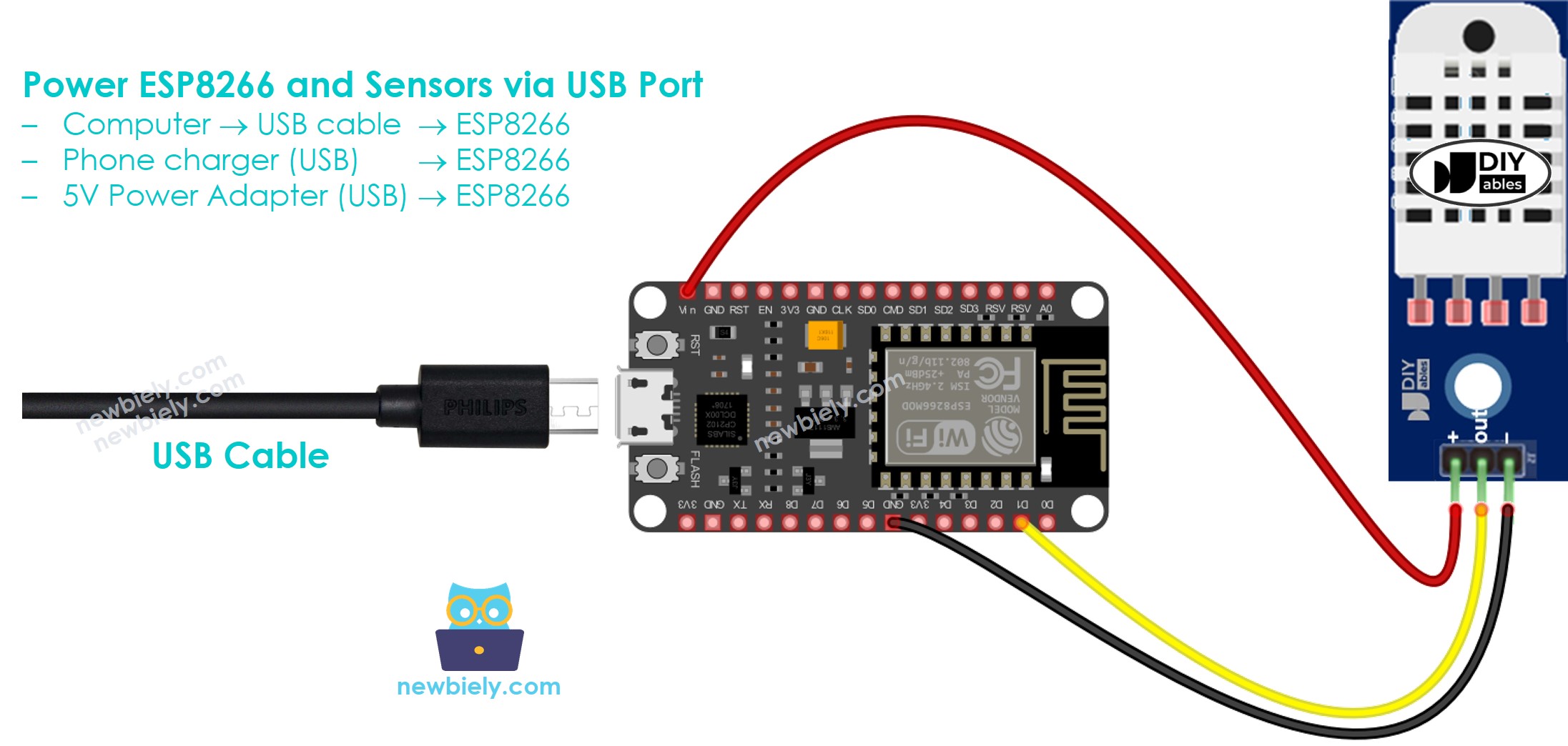

Hình dưới đây cho thấy một ví dụ về cấp nguồn cho ESP8266 (qua cổng USB) và cảm biến DHT22.

cách cấp nguồn cho ESP8266 NodeMCU và các cảm biến thông qua cổng usb

Bạn có thể cấp nguồn cho ESP8266 bằng cổng USB như đã mô tả ở trên và sau đó sử dụng chân Vin để cấp nguồn cho các cảm biến.

Xin lưu ý: Phương pháp này không được khuyến nghị. Nó chỉ hoạt động tốt với một số cảm biến tiêu thụ ít năng lượng. Nếu một cảm biến tiêu thụ nhiều năng lượng, nó có thể làm hỏng bo mạch ESP8266. Thay vào đó, cảm biến và màn hình nên được cấp nguồn riêng biệt.

Tuy nhiên, việc sử dụng hai nguồn cấp điện trở lên không tiện lợi lắm. Giải pháp tốt nhất là sử dụng một nguồn cấp điện duy nhất với bộ chia nguồn. Bộ chia nguồn cung cấp hai kết nối:

Dòng nguồn USB-C: Cấp nguồn cho bo mạch ESP8266 thông qua cổng USB.
Dòng nguồn từ khối đầu nối vít: Cấp nguồn cho các cảm biến hoặc màn hình được kết nối.

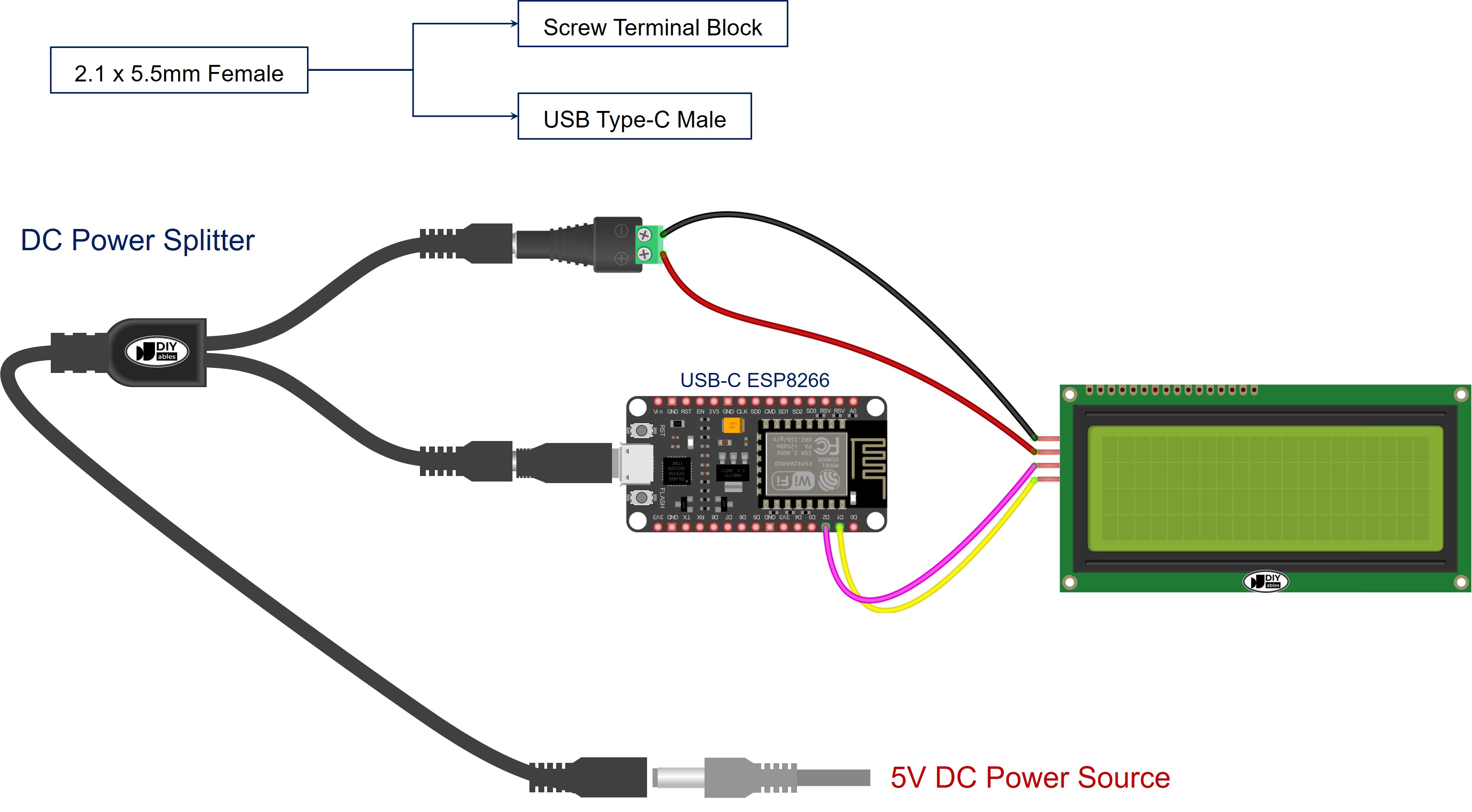

Sơ đồ dưới đây cho thấy cách sử dụng một nguồn điện duy nhất với một bộ chia nguồn để cấp điện cho cả ESP8266 và một màn hình LCD riêng biệt.

Cách cấp nguồn ESP8266 qua pin Vin

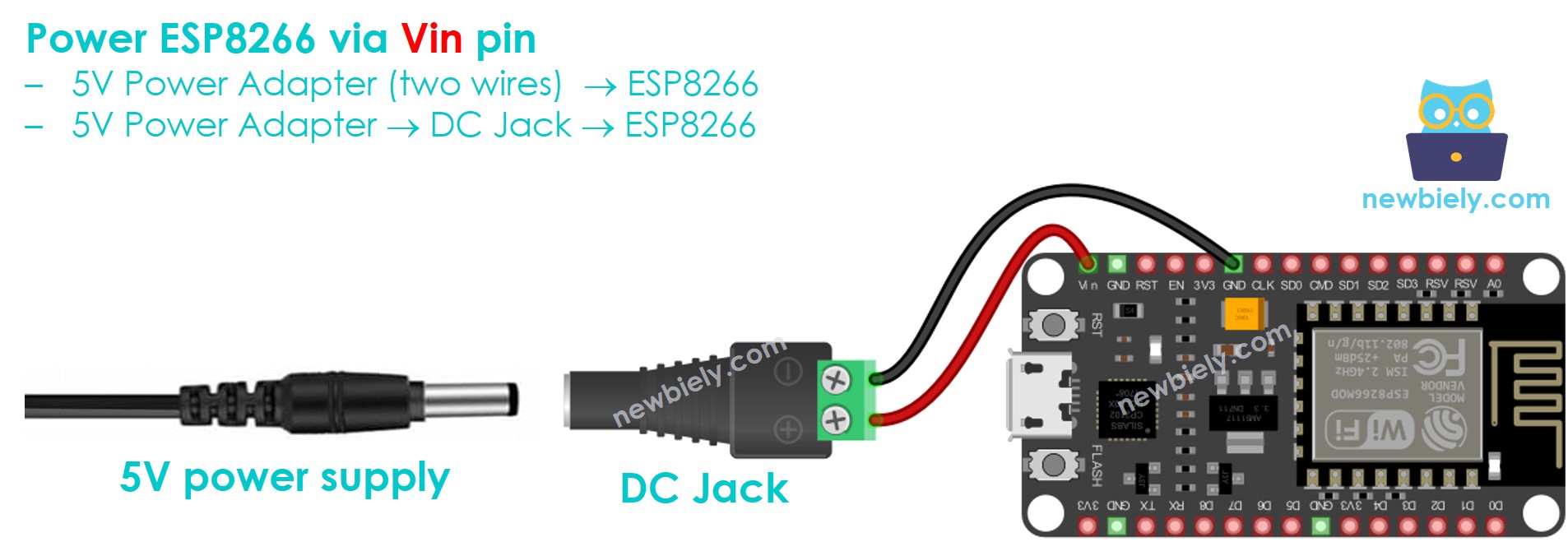

cách cấp nguồn cho ESP8266 NodeMCU qua chân vin

Bạn có thể sử dụng nguồn 5V có jack barrel để cấp nguồn cho ESP8266 thông qua chân Vin. Bạn có thể làm điều này theo hai cách:

Cắt dây và tách hai dây dương và âm. Sau đó nối dây dương vào chân Vin và dây âm vào chân GND của ESP8266
(Khuyến nghị) sử dụng một jack nguồn DC

Cách cấp nguồn cho ESP8266 và các cảm biến qua chân VIN

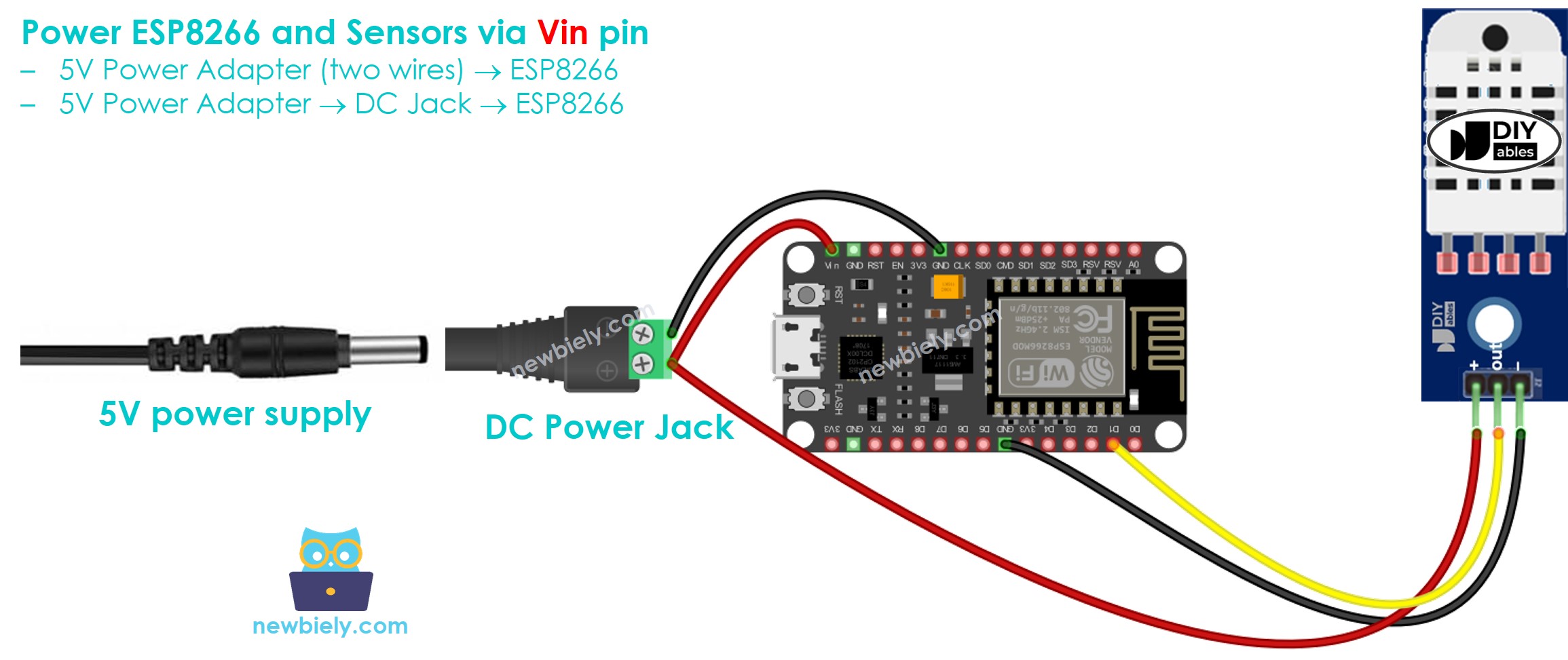

Sơ đồ dưới đây cho thấy một ví dụ về cách cấp nguồn cho ESP8266 (qua chân Vin) và cảm biến DHT22 bằng một adapter nguồn 5V.

cách cấp nguồn cho ESP8266 NodeMCU và các cảm biến bằng chân vin

Phương pháp này được khuyến nghị mạnh mẽ, vì nó đảm bảo rằng động cơ, cảm biến, màn hình và các thành phần khác được cấp nguồn độc lập với bo mạch ESP8266, từ đó đảm bảo an toàn và nguồn cấp đủ.

Phương pháp đáng tin cậy và tiện lợi nhất để cấp nguồn cho ESP8266, cảm biến và màn hình

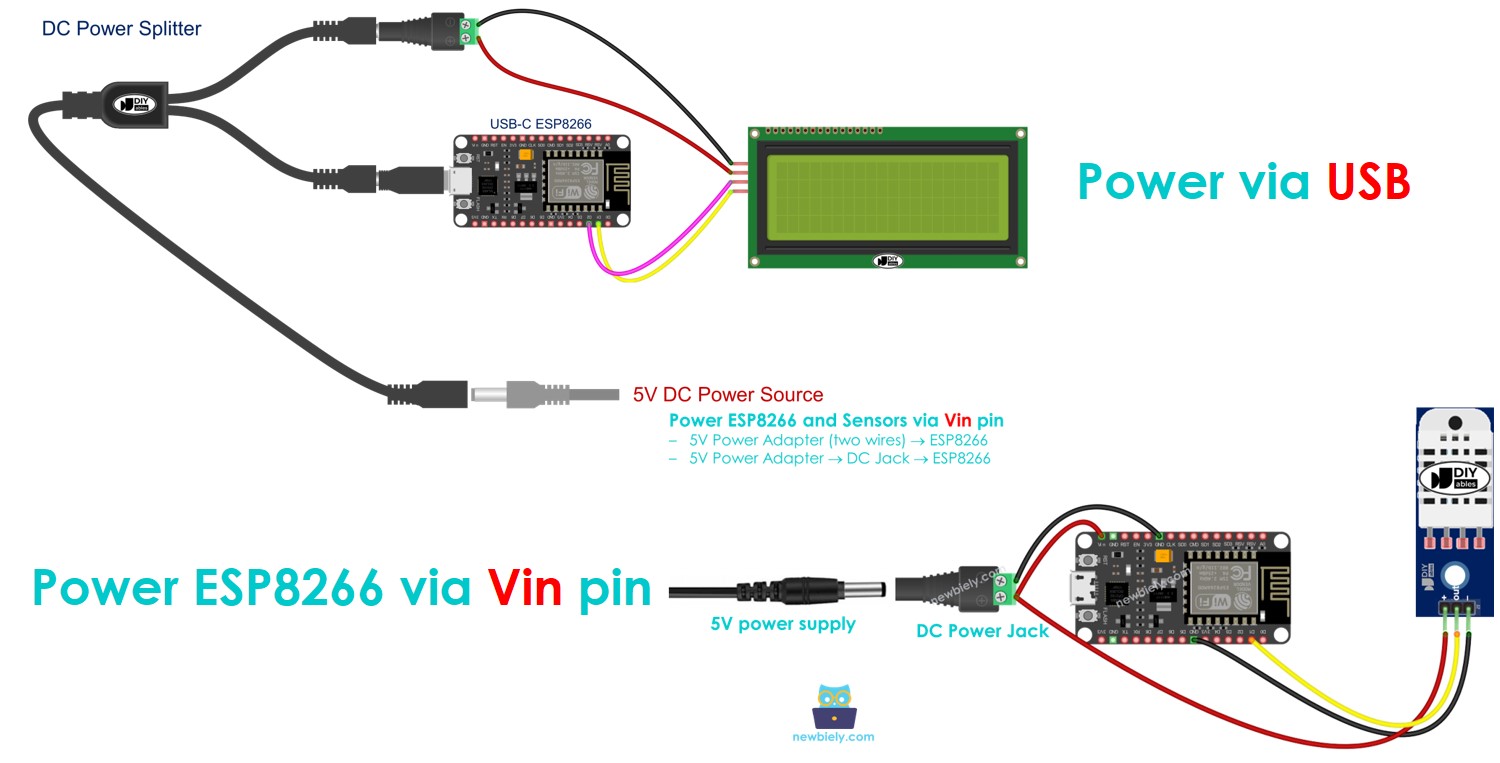

Tóm lại, có hai cách tốt nhất để cấp nguồn cho ESP8266 và các linh kiện được kết nối, như ở các ví dụ dưới đây:

cách cấp nguồn cho ESP8266 NodeMCU và cảm biến qua chân vin

Cách thực sự đấu dây điện một cách dễ dàng và thuận tiện

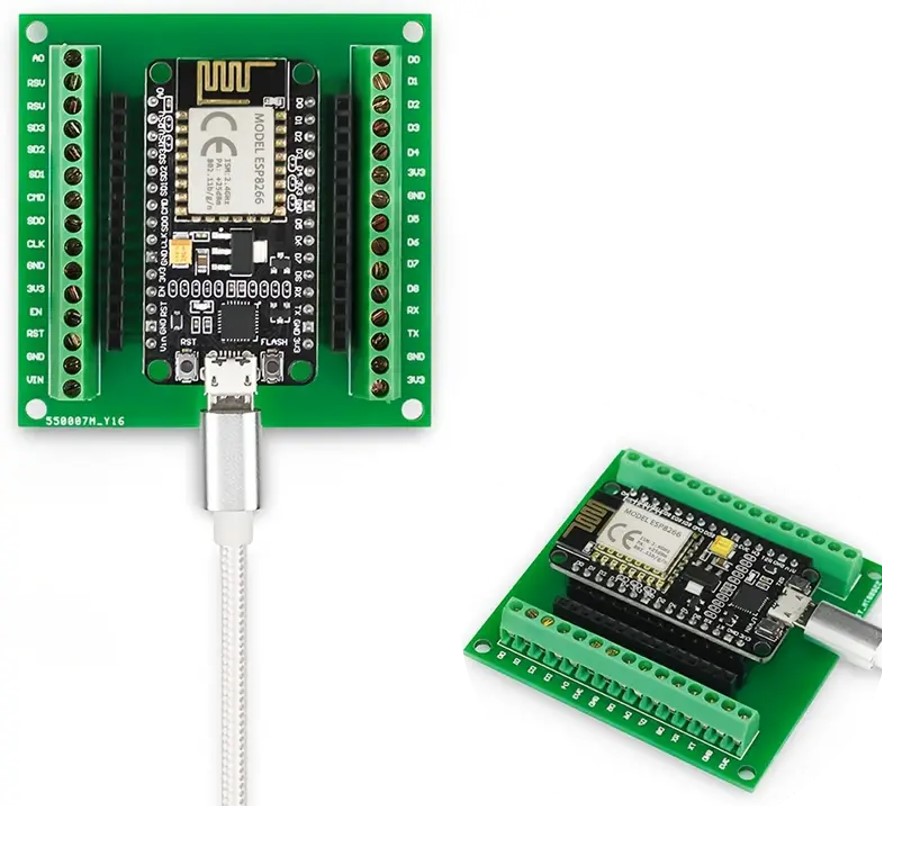

Trong thực tế, chúng ta cần một phương pháp đi dây đảm bảo an toàn, ngăn nắp và tiện lợi. Giải pháp tối ưu là sử dụng một bảng đầu nối vít.
