ESP8266 Cảm biến cảm ứng Khóa solenoid

Hướng dẫn này chỉ cho bạn cách sử dụng ESP8266 và cảm biến chạm để điều khiển khóa solenoid. Bằng cách kết nối khóa solenoid với bóng đèn, dải LED, động cơ hoặc bộ truyền động..., chúng ta có thể dùng cảm biến chạm để điều khiển chúng. Chúng ta sẽ học hai ứng dụng khác nhau:

Ứng dụng 1 - Trạng thái khóa solenoid được đồng bộ với trạng thái cảm biến chạm. Cụ thể:

Ứng dụng 2 - Trạng thái của khóa solenoid được bật/tắt mỗi lần cảm biến cảm ứng được chạm. Cụ thể:

Phần cứng cần chuẩn bị

1×ESP8266 NodeMCU ESP-12E
1×Recommended: ESP8266 NodeMCU ESP-12E (Uno-form)
1×USB Cable Type-A to Type-C (for USB-A PC)
1×USB Cable Type-C to Type-C (for USB-C PC)
1×cảm biến chạm
1×Relay
1×breadboard
1×dây jumper
1×(Tùy chọn) Solenoid Lock
1×(Tùy chọn) 12V Power Adapter
1×(Tùy chọn) DC Power Jack
1×(Khuyến nghị) Screw Terminal Expansion Board for ESP8266
1×(Khuyến nghị) Power Splitter for ESP8266 Type-C

Or you can buy the following kits:

1×DIYables Sensor Kit (30 sensors/displays)
1×DIYables Sensor Kit (18 sensors/displays)

Giới thiệu về Khóa Solenoid và Cảm biến cảm ứng

Nếu bạn chưa quen với khóa solenoid và cảm biến chạm (bao gồm sơ đồ chân, hoạt động và lập trình), các bài hướng dẫn sau có thể giúp bạn:

Sơ đồ đấu dây

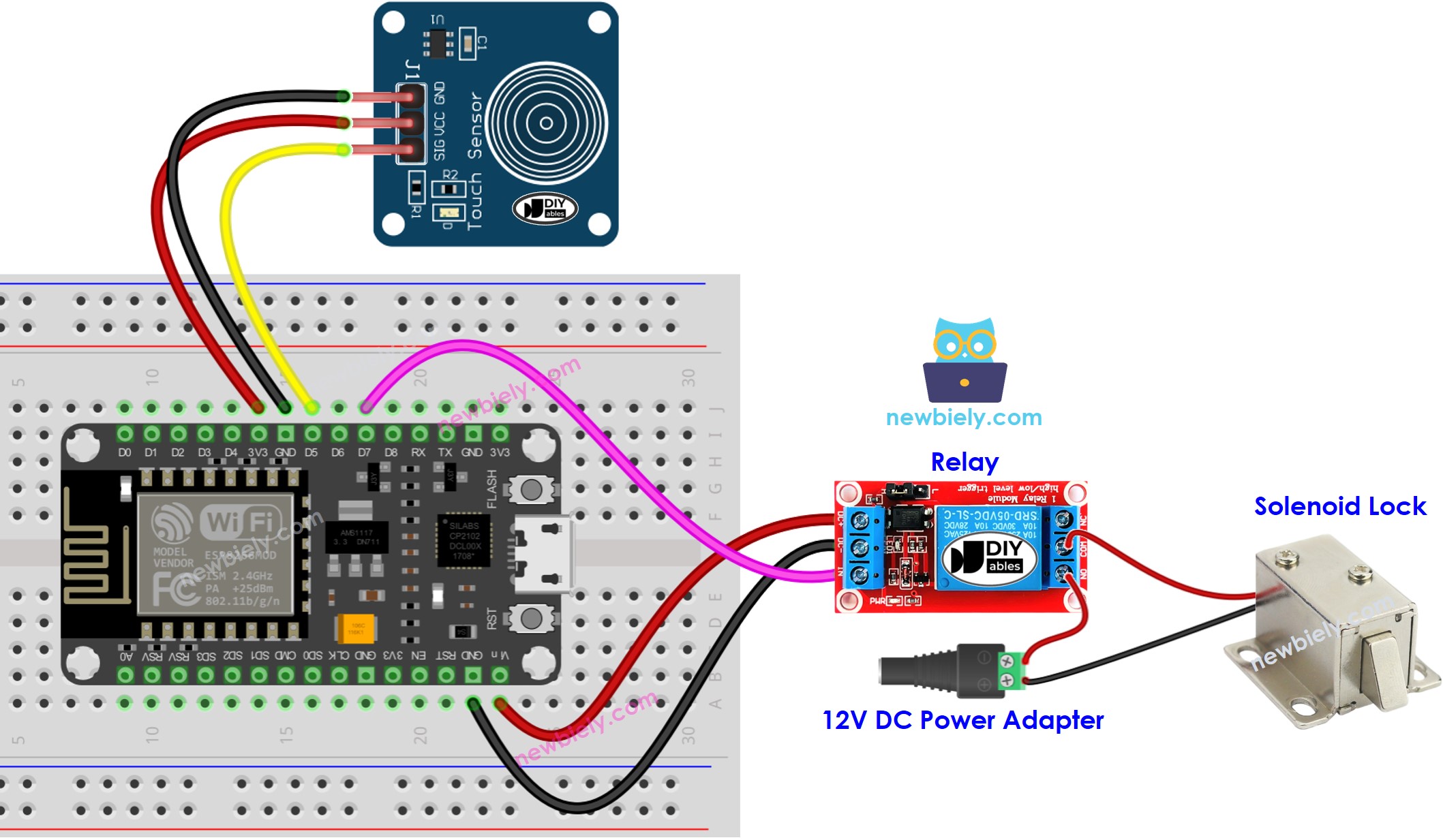

sơ đồ đấu dây cho khóa solenoid cảm biến chạm ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Xem thêm Sơ đồ chân ESP8266 và Cách cấp nguồn cho ESP8266.

Ứng dụng 1 - Trạng thái khóa solenoid đồng bộ với trạng thái cảm biến chạm.

Mã ESP8266

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-touch-sensor-solenoid-lock */ #define TOUCH_SENSOR_PIN D5 // The ESP8266 pin D5 connected to touch sensor's pin #define RELAY_PIN D7 // The ESP8266 pin D7 connected to the solenoid lock via relay module void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TOUCH_SENSOR_PIN, INPUT); // Configure the ESP8266 pin to the input mode pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode } void loop() { int touch_state = digitalRead(TOUCH_SENSOR_PIN); // read new state if (touch_state == HIGH) { Serial.println("The sensor is being touched"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (touch_state == LOW) { Serial.println("The sensor is untouched"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Hướng dẫn từng bước

Để bắt đầu với ESP8266 trên Arduino IDE, hãy làm theo các bước sau:

  • Hãy tham khảo hướng dẫn ESP8266 - Cài đặt phần mềm nếu đây là lần đầu tiên bạn sử dụng ESP8266.
  • Nối các thành phần như được thể hiện trong sơ đồ.
  • Kết nối bo mạch ESP8266 với máy tính của bạn bằng cáp USB.
  • Mở Arduino IDE trên máy tính của bạn.
  • Chọn bo mạch ESP8266 đúng, ví dụ NodeMCU 1.0 (ESP-12E Module), và cổng COM tương ứng của nó.
  • Kết nối một ESP8266 với máy tính của bạn bằng cáp USB.
  • Mở Arduino IDE và chọn bo mạch và cổng đúng.
  • Sao chép mã và mở nó trong Arduino IDE.
  • Nhấn nút Tải lên trên Arduino IDE để biên dịch và tải mã lên ESP8266.
nạp mã lên Arduino ide
  • Chạm vào cảm biến cảm ứng và giữ nó trong vài giây.
  • Kiểm tra sự thay đổi của tình trạng khóa solenoid.

Bạn sẽ thấy trạng thái khóa solenoid đồng bộ với trạng thái của cảm biến chạm.

Giải thích mã nguồn

Hãy xem giải thích theo từng dòng được chứa trong các nhận xét của mã nguồn!

Ứng dụng 2 - Cảm biến chạm bật/tắt khóa điện từ

Mã ESP8266 - Cảm biến chạm bật/tắt khóa điện từ

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-touch-sensor-solenoid-lock */ #define TOUCH_SENSOR_PIN D5 // The ESP8266 pin D5 connected to touch sensor's pin #define RELAY_PIN D7 // The ESP8266 pin D7 connected to the solenoid lock via relay module int solenoidLockState = LOW; // The current state of relay int prev_touch_state; // The previous state of touch sensor int touch_state; // The current state of touch sensor void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(TOUCH_SENSOR_PIN, INPUT); // Configure the ESP8266 pin to the input mode pinMode(RELAY_PIN, OUTPUT); // Configure the ESP8266 pin to the output mode touch_state = digitalRead(TOUCH_SENSOR_PIN); } void loop() { prev_touch_state = touch_state; // save the last state touch_state = digitalRead(TOUCH_SENSOR_PIN); // read new state if (prev_touch_state == LOW && touch_state == HIGH) { Serial.println("The sensor is touched"); // toggle state of relay solenoidLockState = !solenoidLockState; // control relay according to the toggled state digitalWrite(RELAY_PIN, solenoidLockState); } }

Giải thích mã nguồn

Bạn có thể tìm lời giải thích trong các dòng chú thích của mã ESP8266 ở phía trên.

Trong mã, biểu thức solenoidLockState = !solenoidLockState tương đương với đoạn mã sau:

if(solenoidLockState == LOW) solenoidLockState = HIGH; else solenoidLockState = LOW;

Hướng dẫn từng bước

  • Sao chép mã và mở nó trong Arduino IDE.
  • Tải mã lên ESP8266.
  • Chạm và thả cảm biến cảm ứng vài lần.
  • Kiểm tra sự thay đổi trạng thái của khóa điện từ.

Bạn sẽ nhận thấy khóa solenoid sẽ bật hoặc tắt một lần mỗi khi bạn chạm cảm biến cảm ứng.
