ESP8266 LED mờ dần bằng chiết áp

Trong một ESP8266 - LED chiết áp, chúng ta đã khám phá ra cách một điện trở biến thiên có thể được dùng để kích hoạt đèn LED. Bài hướng dẫn này hướng dẫn bạn cách sử dụng ESP8266 để điều chỉnh độ sáng của đèn LED dựa trên giá trị đầu ra của điện trở biến thiên.

Phần cứng cần chuẩn bị

1×ESP8266 NodeMCU ESP-12F Amazon
1×Alternatively, ESP8266 D1 Mini NodeMCU ESP-12F Amazon
1×Micro USB Cable Amazon
1×Alternatively, ESP8266 NodeMCU ESP-12E (Uno-form) Amazon
1×USB Cable Type-A to Type-C (for USB-A PC) Amazon
1×USB Cable Type-C to Type-C (for USB-C PC) Amazon
1×Chiết áp Amazon
1×Alternatively, 10k Ohm Trimmer Potentiometer Amazon
1×Mô-đun chiết áp có núm xoay Amazon
1×(Hoặc) Potentiometer Kit Amazon
1×(Hoặc) Potentiometer Module with Knob Amazon
1×LED Kit Amazon
1×LED (red) Amazon
1×LED Module Amazon
1×Alternatively, Button and LED Kit Amazon
1×220Ω Resistor Amazon
1×breadboard Amazon
1×dây jumper Amazon
1×(Khuyến nghị) Screw Terminal Expansion Board for ESP8266 Amazon

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays) Amazon
Tiết lộ: Một số liên kết trong bài viết này là liên kết tiếp thị Amazon và có thể nhận hoa hồng theo chính sách của chương trình.

Về LED và biến trở

Nếu bạn chưa quen với LED và potentiometer (bao gồm cách bố trí chân, chức năng, lập trình, v.v.), các bài hướng dẫn sau đây có thể giúp bạn.

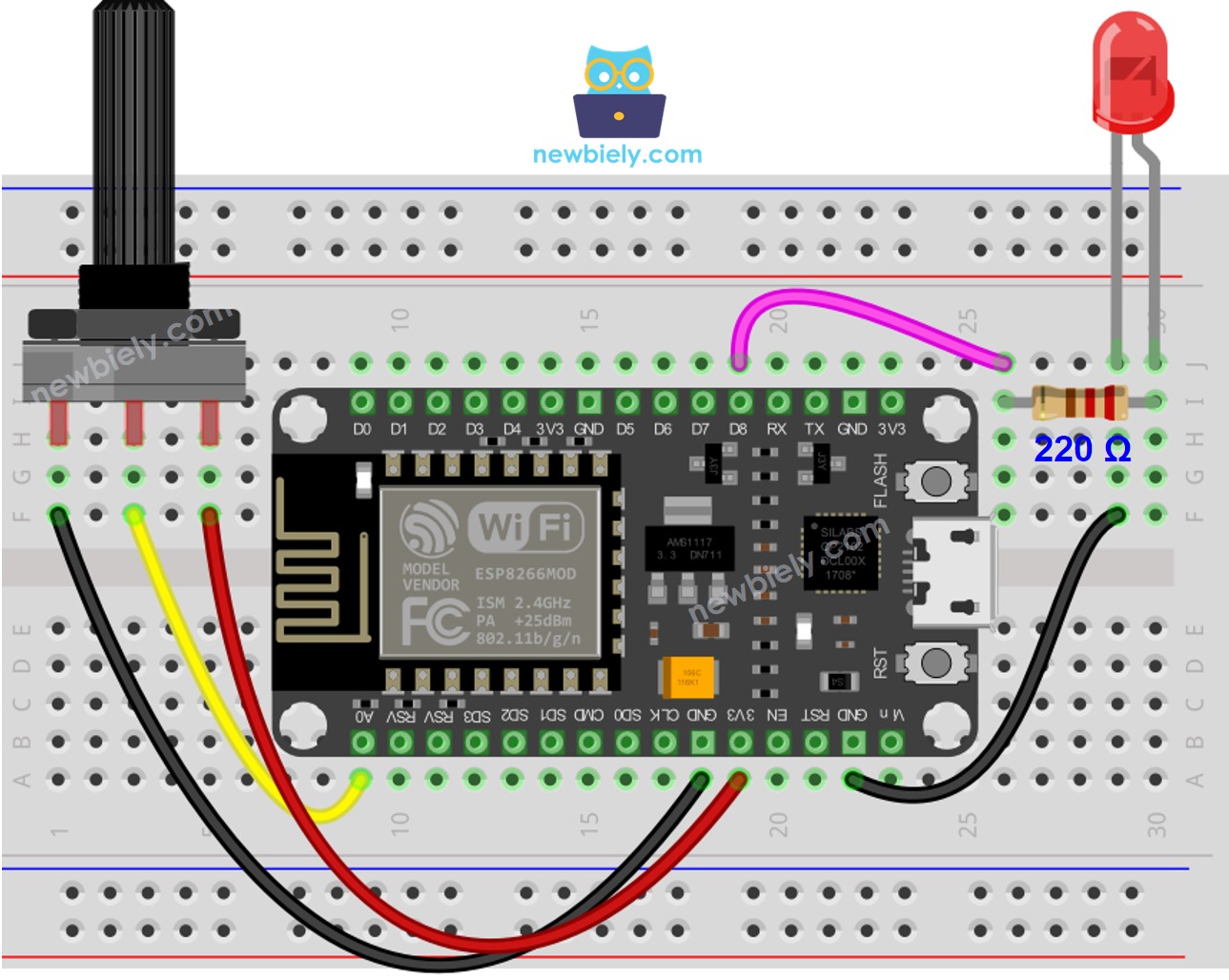

Sơ đồ đấu dây

sơ đồ đấu nối LED và biến trở quay ESP8266 NodeMCU

This image is created using Fritzing. Click to enlarge image

Xem thêm Sơ đồ chân ESP8266 và Cách cấp nguồn cho ESP8266.

Cách Lập Trình

  • Lấy giá trị từ chân analog A0, giá trị nằm trong khoảng từ 0 đến 1023.
int analog_value = analogRead(A0);
  • Điều chỉnh độ sáng ở giá trị từ 0 đến 255.
int brightness = map(analog_value, 0, 1023, 0, 255);
  • Thiết lập độ sáng của đèn LED được kết nối với chân 3.
analogWrite(LED_PIN, brightness);

Mã ESP8266

/* * Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn * Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp8266/esp8266-potentiometer-fade-led */ const int POTENTIOMETER_PIN = A0; // The ESP8266 pin connected to Potentiometer pin const int LED_PIN = D8; // The ESP8266 pin connected to LED's pin // The setup function runs once on reset or power-up void setup() { // Initialize the Serial to communicate with the Serial Monitor. Serial.begin(9600); // declare LED pin to be an output: pinMode(LED_PIN, OUTPUT); } // The loop function repeats indefinitely. void loop() { // reads the input on analog pin A0 (value between 0 and 1023) int analog_value = analogRead(POTENTIOMETER_PIN); // scales it to brightness (value between 0 and 255) int brightness = map(analog_value, 0, 1023, 0, 255); // sets the brightness LED that connects to pin 3 analogWrite(LED_PIN, brightness); // print out the value Serial.print("Analog: "); Serial.print(analog_value); Serial.print(", Brightness: "); Serial.println(brightness); delay(100); }

Hướng dẫn từng bước

Để bắt đầu với ESP8266 trên Arduino IDE, hãy làm theo các bước sau:

  • Xem hướng dẫn ESP8266 - Cài đặt phần mềm nếu đây là lần đầu bạn sử dụng ESP8266.
  • Nối các thành phần như được hiển thị trong sơ đồ.
  • Kết nối bo mạch ESP8266 với máy tính của bạn bằng cáp USB.
  • Mở Arduino IDE trên máy tính của bạn.
  • Chọn bo mạch ESP8266 đúng, ví dụ như (ví dụ: NodeMCU 1.0 (ESP-12E Module)), và cổng COM tương ứng của nó.
  • Sao chép mã và mở nó bằng Arduino IDE.
  • Nhấp vào nút Upload trong IDE để tải mã lên ESP8266.
  • Mở Serial Monitor.
  • Xoay biến trở.
  • Kiểm tra đèn LED.
  • Xem kết quả trên Serial Monitor.
∞
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Nodemcu 1.0 (ESP-12E Module)
Newbiely.ino
···
8 Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Nodemcu 1.0 (ESP-12E Module)' on 'COM15')
New Line
9600 baud
Analog: 6, Brightness: 1 Analog: 34, Brightness: 8 Analog: 89, Brightness: 22 Analog: 149, Brightness: 37 Analog: 214, Brightness: 53 Analog: 297, Brightness: 74 Analog: 365, Brightness: 90 Analog: 431, Brightness: 107 Analog: 510, Brightness: 127 Analog: 589, Brightness: 146 Analog: 695, Brightness: 173 Analog: 790, Brightness: 196 Analog: 970, Brightness: 241 Analog: 996, Brightness: 248 Analog: 1018, Brightness: 253 Analog: 1023, Brightness: 255
Ln 11, Col 1
Nodemcu 1.0 (ESP-12E Module) on COM15
2

※ Lưu ý:

Hướng dẫn này sử dụng hàm analogRead() để lấy dữ liệu từ một ADC (Bộ chuyển đổi tín hiệu tương tự sang số) được kết nối với một cảm biến hoặc một bộ phận khác. Bộ ADC của ESP8266 hoạt động tốt cho các dự án mà bạn không cần độ chính xác cao. Tuy nhiên, hãy nhớ rằng bộ ADC của ESP8266 không chính xác lắm cho các phép đo chi tiết. Nếu dự án của bạn đòi hỏi độ chính xác cao, bạn có thể muốn sử dụng một ADC riêng như ADS1115 với ESP8266, hoặc dùng Arduino như Arduino Uno R4 WiFi, vốn có ADC đáng tin cậy hơn.

Video Tutorial

Việc sản xuất video tốn rất nhiều thời gian. Nếu video hướng dẫn hữu ích cho việc học của bạn, hãy đăng ký kênh YouTube để ủng hộ. Nếu nhu cầu đủ cao, chúng tôi sẽ cố gắng làm thêm nhiều video.
