ESP8266 Dải đèn LED DotStar
Trong bài hướng dẫn này, chúng ta sẽ tìm hiểu cách sử dụng ESP8266 để điều khiển dải đèn LED DotStar RGB. Cụ thể, chúng ta sẽ tìm hiểu:
- Cách kết nối ESP8266 với dải DotStar LED
- Cách lập trình ESP8266 để điều khiển màu sắc và độ sáng của từng LED trên dải đèn LED
- Cách lập trình ESP8266 để tạo hiệu ứng sao băng cho dải DotStar LED
Phần cứng cần chuẩn bị
| 1 | × | ESP8266 NodeMCU ESP-12E | ||
| 1 | × | Recommended: ESP8266 NodeMCU ESP-12E (Uno-form) | ||
| 1 | × | USB Cable Type-A to Type-C (for USB-A PC) | ||
| 1 | × | USB Cable Type-C to Type-C (for USB-C PC) | ||
| 1 | × | DotStar RGB LED Strip | ||
| 1 | × | 1000uF Capacitor | ||
| 1 | × | 470Ω Resistor | ||
| 1 | × | 5V Power Adapter | ||
| 1 | × | DC Power Jack | ||
| 1 | × | dây jumper | ||
| 1 | × | (Khuyến nghị) Screw Terminal Expansion Board for ESP8266 | ||
| 1 | × | (Khuyến nghị) Power Splitter for ESP8266 Type-C |
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về dải LED DotStar RGB
Bố trí chân
Dải LED DotStar RGB có ba chân:
- Chân GND: cần được kết nối với GND (0V)
- Chân CI: Chân đồng hồ nhận tín hiệu. Nó nên được kết nối với một chân của ESP8266.
- Chân DI: Chân dữ liệu nhận tín hiệu điều khiển. Nó nên được kết nối với một chân của ESP8266.
- Chân 5V: cần được nối với 5V từ nguồn cấp ngoài

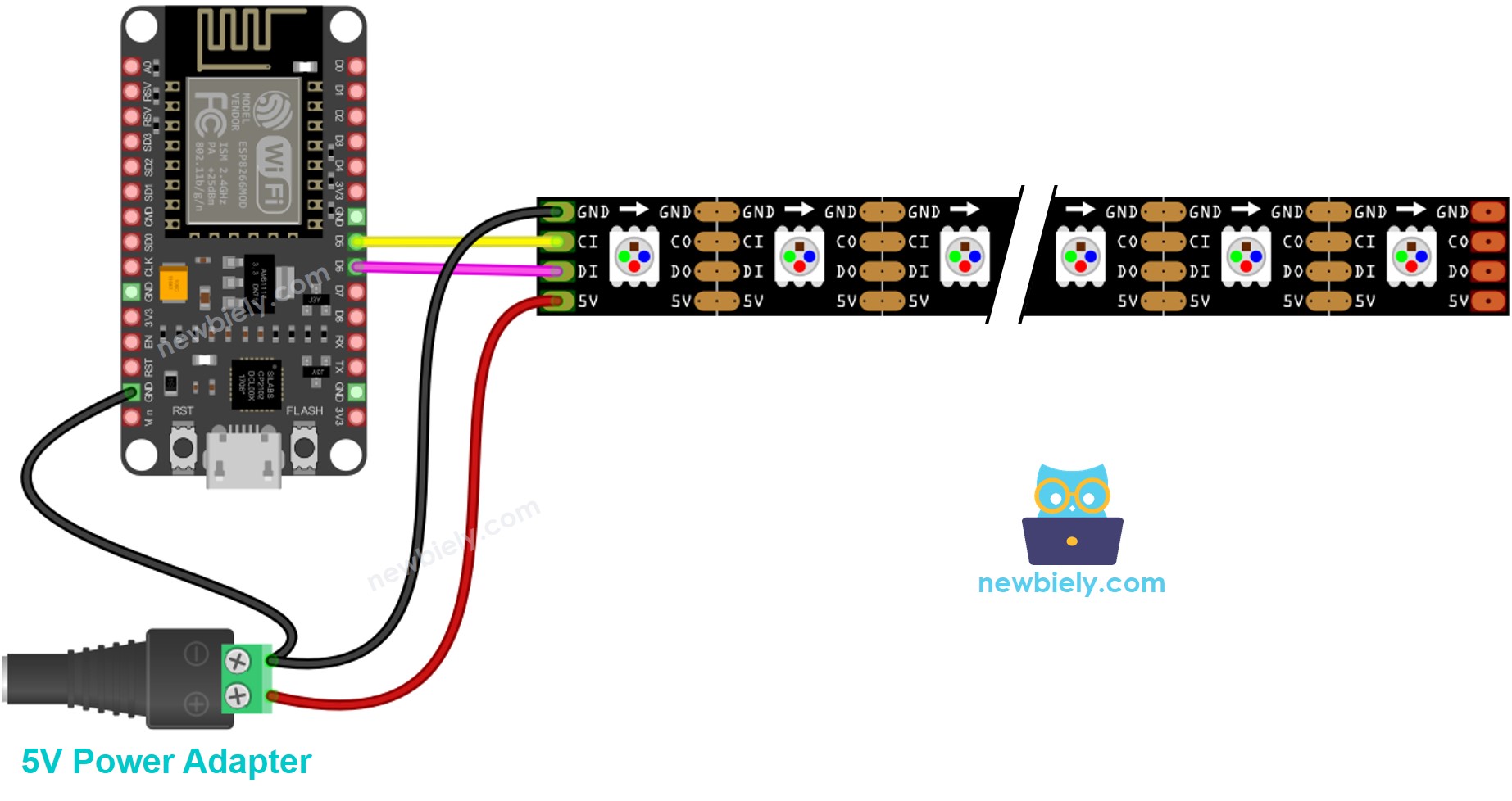

Sơ đồ đấu dây
This image is created using Fritzing. Click to enlarge image
Xem thêm Sơ đồ chân ESP8266 và Cách cấp nguồn cho ESP8266.
Cách Lập Trình Cho Dải LED DotStar RGB
- Bao gồm một thư viện DotStar
#include <Adafruit_DotStar.h>
#include <SPI.h> // COMMENT OUT THIS LINE FOR GEMMA OR TRINKET
- Khai báo một đối tượng DotStar
#define NUMPIXELS 144 // Number of LEDs in strip
// Here's how to control the LEDs from any two pins:
#define DATAPIN 2
#define CLOCKPIN 3
Adafruit_DotStar strip(NUMPIXELS, DATAPIN, CLOCKPIN, DOTSTAR_BRG);
- Khởi tạo DotStar
strip.begin(); // Initialize pins for output
strip.setBrightness(255);
strip.show(); // Turn all LEDs off ASAP
- Đặt màu (r, g, b) cho từng LED riêng lẻ (gọi là pixel).
strip.setPixelColor(pixel, g, r, b);
- Đặt độ sáng cho tất cả các dải LED.
strip.setBrightness(100); // a value from 0 to 255
※ Lưu ý:
- DotStar.setBrightness() được dùng cho toàn bộ các pixel trên dải LED. Để thiết lập độ sáng cho từng pixel riêng lẻ, chúng ta có thể nhân giá trị màu theo tỉ lệ.
- Các giá trị được thiết lập bởi DotStar.setBrightness() và DotStar.setPixelColor() chỉ có hiệu lực khi gọi DotStar.show().
Mã ESP8266
Đoạn mã dưới đây làm cho các pixel lần lượt chuyển sang màu đỏ, có độ trễ giữa mỗi pixel.
/*
* Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn
* Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp8266/esp8266-dotstar-led-strip
*/
#include <Adafruit_DotStar.h>
#include <SPI.h> // COMMENT OUT THIS LINE FOR GEMMA OR TRINKET
#define NUMPIXELS 144 // Number of LEDs in strip
// Here's how to control the LEDs from any two pins:
#define DATAPIN D6 // The ESP8266 pin D6
#define CLOCKPIN D5 // The ESP8266 pin D5
Adafruit_DotStar strip(NUMPIXELS, DATAPIN, CLOCKPIN, DOTSTAR_BRG);
void setup() {
Serial.begin(9600);
strip.begin(); // INITIALIZE NeoPixel strip object (REQUIRED)
strip.show(); // Turn OFF all pixels ASAP
strip.setBrightness(255);
}
void loop() {
for (int pixel = 0; pixel < NUMPIXELS; pixel++) {
// red color
int r = 255; // CHANGE COLOR AS YOUR DESIRE
int g = 0; // CHANGE COLOR AS YOUR DESIRE
int b = 0; // CHANGE COLOR AS YOUR DESIRE
strip.clear(); // turn off all pixel
strip.setPixelColor(pixel, g, r, b); // turn on a single pixel
strip.show();
delay(1000); // keep each pixel on 1 seconds
}
}
Hướng dẫn từng bước
Để bắt đầu với ESP8266 trên Arduino IDE, hãy làm theo các bước sau:
- Xem hướng dẫn ESP8266 - Cài đặt phần mềm nếu đây là lần đầu tiên bạn sử dụng ESP8266.
- Nối các thành phần như được hiển thị trong sơ đồ.
- Kết nối bo mạch ESP8266 với máy tính của bạn bằng cáp USB.
- Mở Arduino IDE trên máy tính của bạn.
- Chọn bo mạch ESP8266 phù hợp, chẳng hạn (ví dụ NodeMCU 1.0 (ESP-12E Module)), và cổng COM tương ứng của nó.
- Nhấp vào biểu tượng Libraries ở thanh bên trái của Arduino IDE.
- Tìm kiếm “Adafruit DotStar”, sau đó tìm thư viện DotStar của Adafruit.
- Nhấp nút Install để cài đặt thư viện DotStar.
- Bạn sẽ được yêu cầu cài đặt phụ thuộc. Nhấn vào nút Cài đặt Tất cả.
- Sao chép mã ở trên và mở bằng Arduino IDE
- Nhấp vào nút Tải lên trên Arduino IDE để tải mã lên ESP8266
- Xem hiệu ứng LED
Mã ESP8266 - Hiệu ứng sao chổi trên dải LED
Đoạn mã dưới đây cung cấp hiệu ứng sao chổi cho dải LED DotStar.
/*
* Mã ESP8266 NodeMCU này được phát triển bởi newbiely.vn
* Mã ESP8266 NodeMCU này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp8266/esp8266-dotstar-led-strip
*/
#include <Adafruit_DotStar.h>
#include <SPI.h> // COMMENT OUT THIS LINE FOR GEMMA OR TRINKET
#define COMET_LENGTH_ALL 30 // in pixel COMET_LENGTH_ALL = COMET_LENGTH_BODY + COMET_LENGTH_HEAD
#define COMET_LENGTH_BODY 25 // in pixel
#define COMET_LENGTH_HEAD 5 // in pixel
#define TWO_COMET_DISTANCE 10 // in pixel
#define COMET_SPEED 2000 // in millisecond, the time need to move through 144 pixels
#define COMET_COLOR_R 204 // color
#define COMET_COLOR_G 255 // color
#define COMET_COLOR_B 255 // color
#define COMET_BRIGHTNESS_MIN 1
#define COMET_BRIGHTNESS_MAX 200
#define COMET_BRIGHTNESS_HEAD 80
#define FLICKER_MAX 255
#define FLICKER_MIN 100
#define FLICKER_SPEED 800 // in millisecond
#define NUMPIXELS 144 // Number of LEDs in strip
// Here's how to control the LEDs from any two pins:
#define DATAPIN D6 // The ESP8266 pin D6
#define CLOCKPIN D5 // The ESP8266 pin D5
Adafruit_DotStar strip(NUMPIXELS, DATAPIN, CLOCKPIN, DOTSTAR_BRG);
int pos_head = 0;
unsigned long cometTimeStart;
unsigned long flickerTimeStart;
unsigned long progress;
unsigned long cometBrightness;
unsigned long flickerBrightness;
unsigned long TIME_PER_PIXEL;
void setup() {
Serial.begin(9600);
strip.begin(); // INITIALIZE NeoPixel strip object (REQUIRED)
strip.show(); // Turn OFF all pixels ASAP
strip.setBrightness(255);
TIME_PER_PIXEL = map(1, 0, NUMPIXELS, 0, COMET_SPEED);
cometTimeStart = millis();
flickerTimeStart = millis();
}
void loop() {
progress = millis() - flickerTimeStart;
if (progress >= 2 * FLICKER_SPEED) {
progress = 2 * FLICKER_SPEED;
flickerTimeStart = millis();
}
if (progress > FLICKER_SPEED)
progress = 2 * FLICKER_SPEED - progress;
flickerBrightness = map(progress, 0, FLICKER_SPEED, FLICKER_MIN, FLICKER_MAX);
strip.setBrightness(flickerBrightness);
progress = millis() - cometTimeStart;
if (progress >= TIME_PER_PIXEL) {
pos_head++;
pos_head %= (COMET_LENGTH_ALL + TWO_COMET_DISTANCE);
int offset = COMET_LENGTH_ALL - pos_head;
for (int pixel = 0; pixel < NUMPIXELS; pixel++) {
int pos_offset = pixel + offset;
pos_offset %= (COMET_LENGTH_ALL + TWO_COMET_DISTANCE);
if (pos_offset < COMET_LENGTH_BODY)
cometBrightness = map(pos_offset, 0, COMET_LENGTH_BODY - 1, COMET_BRIGHTNESS_MIN, COMET_BRIGHTNESS_MAX);
else if (pos_offset >= COMET_LENGTH_BODY && pos_offset < COMET_LENGTH_ALL)
cometBrightness = map(pos_offset - COMET_LENGTH_BODY + 1, 0, COMET_LENGTH_ALL - COMET_LENGTH_BODY, COMET_BRIGHTNESS_MAX, COMET_BRIGHTNESS_HEAD);
else
cometBrightness = 0;
int r = (COMET_COLOR_R * cometBrightness) >> 8;
int g = (COMET_COLOR_G * cometBrightness) >> 8;
int b = (COMET_COLOR_B * cometBrightness) >> 8;
strip.setPixelColor(pixel, g, r, b);
}
strip.show();
cometTimeStart = millis(); // new circle
}
}
※ Lưu ý:
Đối với bất kỳ hiệu ứng LED nào khác, chúng tôi cung cấp dịch vụ lập trình trả phí.
