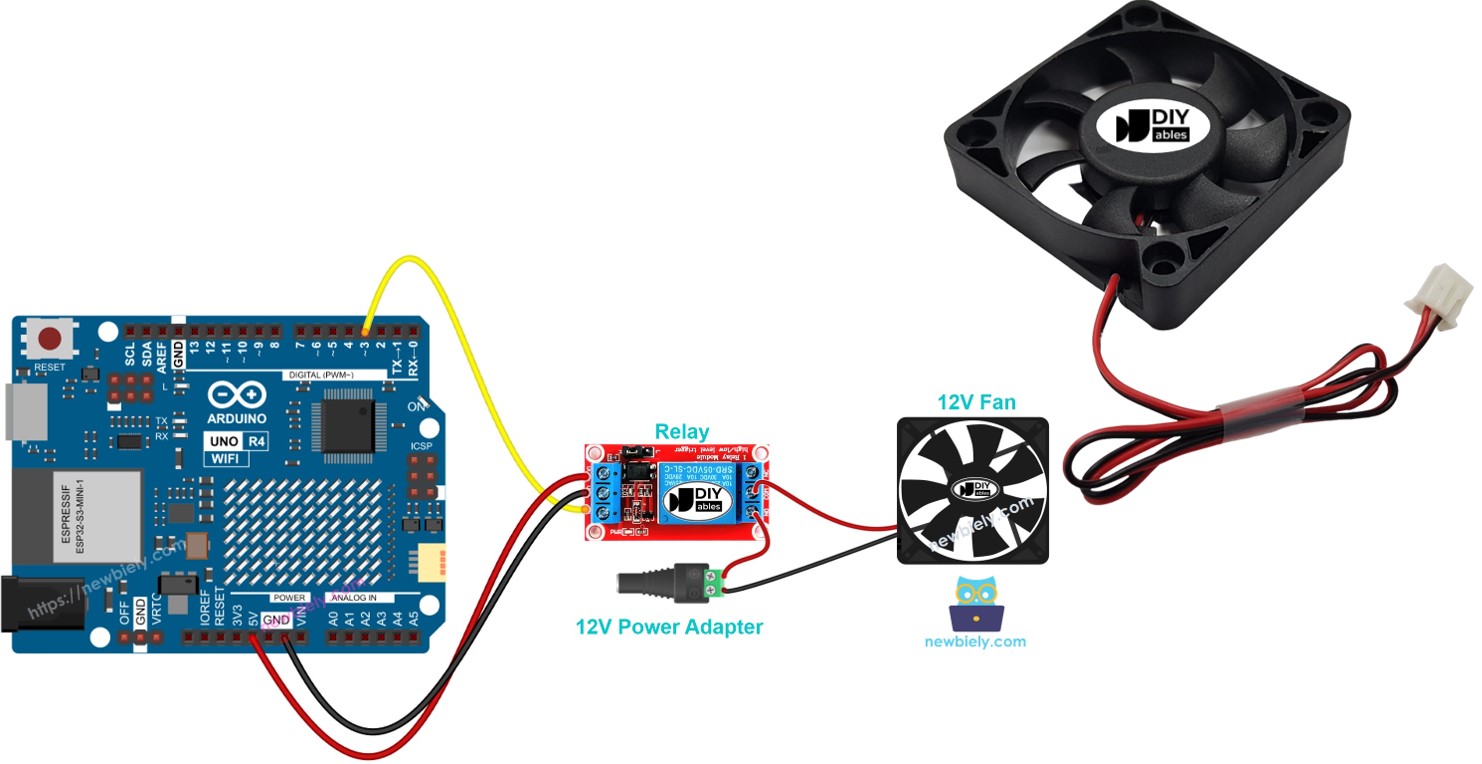

Arduino UNO R4 Điều Khiển Quạt

Trong hướng dẫn này, chúng ta sẽ học cách điều khiển quạt 12V hoặc 5V bằng Arduino UNO R4. Cụ thể, chúng ta sẽ học:

Cách kết nối quạt 12V/5V với Arduino UNO R4
Cách lập trình Arduino UNO R4 để bật/tắt quạt.

Phần Cứng Cần Thiết

1	×	Arduino UNO R4 WiFi hoặc Arduino UNO R4 Minima
1	×	(Tùy chọn) DIYables STEM V4 IoT, tương thích với Arduino Uno R4 WiFi
1	×	Arduino UNO R4 Minima (Thay thế)
1	×	Cáp USB Type-C
1	×	Relay
1	×	Quạt Làm Mát 12V DC
1	×	(Thay thế) Quạt Làm Mát 5V DC
1	×	Adapter 12V
1	×	DC Power Jack
1	×	Dây Jumper
1	×	(Khuyến nghị) Screw Terminal Block Shield for Arduino UNO R4
1	×	(Khuyến nghị) Breadboard Shield for Arduino UNO R4
1	×	(Khuyến nghị) Enclosure for Arduino UNO R4
1	×	(Khuyến nghị) Power Splitter for Arduino UNO R4
1	×	(Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Quạt DC

Sơ Đồ Chân

Quạt DC thường có hai chân.

Chân âm (-) (dây đen): kết nối với dây âm của nguồn DC.
Chân dương (+) (dây đỏ): kết nối với dây dương của nguồn DC.

image source: diyables.io

Đảm bảo điện áp của nguồn DC phù hợp với điện áp yêu cầu của quạt. Trong hướng dẫn này, chúng ta sẽ sử dụng quạt cần 12VDC và 5VDC.

Cách Điều Khiển Quạt

Nếu quạt DC được cấp nguồn bởi nguồn 12V/5V, nó sẽ chạy với tốc độ tối đa.
Nếu quạt DC được cấp nguồn bởi tín hiệu PWM 12V/5V, bạn có thể điều khiển tốc độ quạt.

Trong hướng dẫn này, chúng ta sẽ học cách bật và tắt quạt bằng Arduino UNO R4. Chúng ta sẽ đề cập đến việc điều khiển tốc độ quạt trong một hướng dẫn khác. Để điều khiển quạt, chúng ta sử dụng relay giữa Arduino UNO R4 và quạt. Arduino UNO R4 điều khiển quạt thông qua relay. Nếu bạn chưa quen với relay (chúng là gì, cách hoạt động, cách lập trình), bạn có thể tìm hiểu về chúng trong hướng dẫn Arduino UNO R4 - Relay.

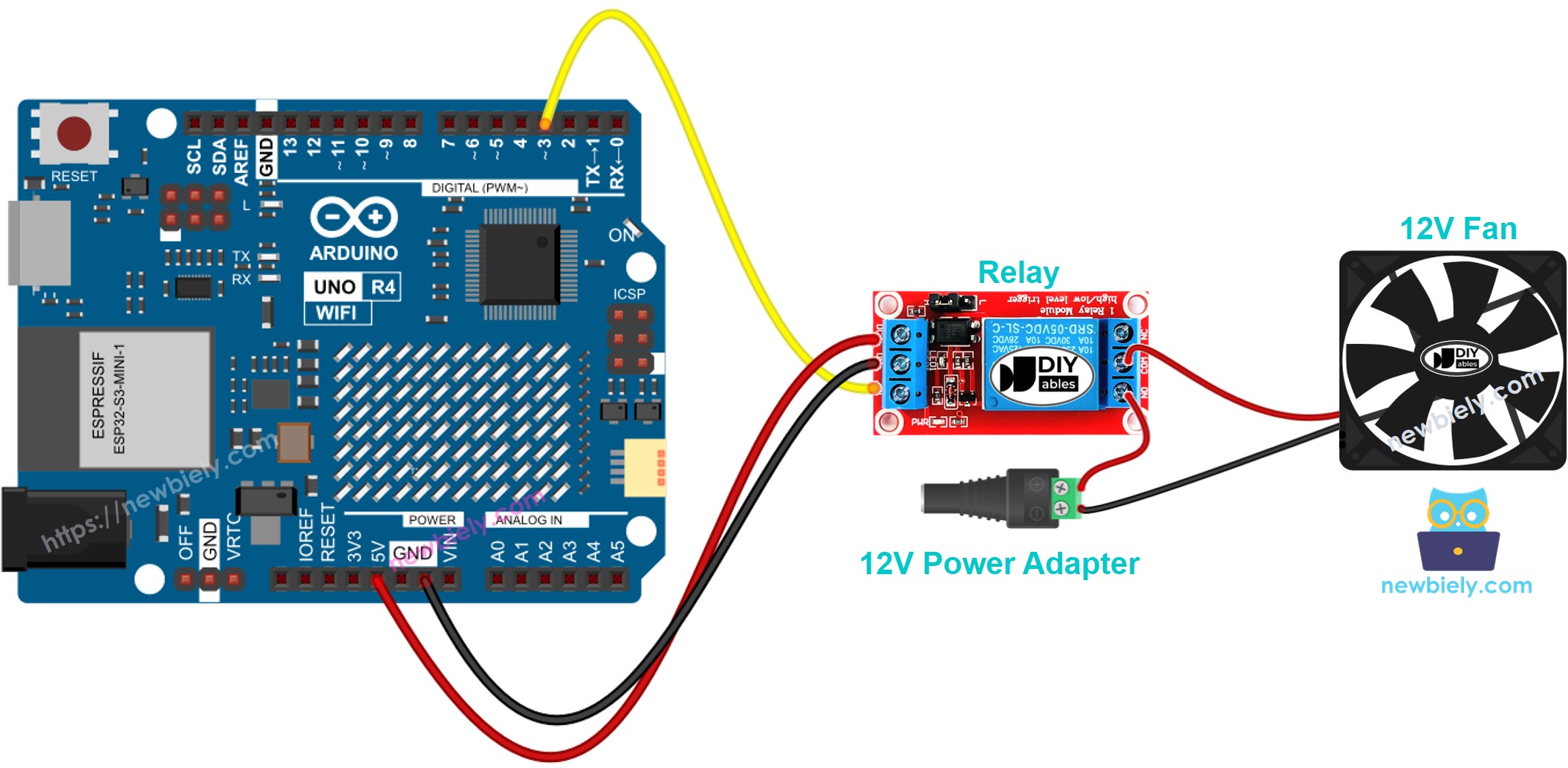

Sơ Đồ Kết Nối

This image is created using Fritzing. Click to enlarge image

Code Arduino UNO R4

Code sau đây liên tục bật quạt trong 5 giây sau đó tắt quạt trong 5 giây.

/* * Mã Arduino UNO R4 này được phát triển bởi newbiely.vn * Mã Arduino UNO R4 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/arduino-uno-r4/arduino-uno-r4-controls-fan */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on fan 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off fan 5 seconds delay(5000); }

Các Bước Nhanh

Thực hiện theo các hướng dẫn từng bước:

Nếu đây là lần đầu bạn sử dụng Arduino Uno R4 WiFi/Minima, hãy tham khảo hướng dẫn về Arduino UNO R4 - Cài Đặt Phần Mềm.
Kết nối Arduino Uno R4 với quạt theo sơ đồ được cung cấp.
Kết nối Arduino Uno R4 với máy tính của bạn bằng cáp USB.
Khởi động Arduino IDE trên máy tính.
Chọn board Arduino Uno R4 phù hợp (ví dụ: Arduino Uno R4 WiFi) và cổng COM.
Copy và paste code được cung cấp vào Arduino IDE.
Nhấn nút Upload trong Arduino IDE để chuyển code lên Arduino UNO R4.
Quan sát trạng thái của quạt.

Giải Thích Code

Phần giải thích nằm trong các comment của code Arduino ở trên.
