Arduino UNO R4 DHT11 OLED

Trong hướng dẫn này, chúng ta sẽ học cách đo nhiệt độ và độ ẩm bằng module DHT11 và hiển thị kết quả trên màn hình OLED.

Arduino UNO R4 dht11 temperature humidity sensor module oLED màn hình

Phần Cứng Cần Thiết

1	×	Arduino UNO R4 WiFi hoặc Arduino UNO R4 Minima
1	×	(Tùy chọn) DIYables STEM V4 IoT, tương thích với Arduino Uno R4 WiFi
1	×	Arduino UNO R4 Minima (Thay thế)
1	×	Cáp USB Type-C
1	×	Màn Hình OLED SSD1306 I2C 128x64
1	×	Màn Hình OLED SSD1306 I2C 128x32
1	×	Module Cảm Biến Nhiệt Độ Độ Ẩm DHT11
1	×	Dây Jumper
1	×	(Khuyến nghị) Screw Terminal Block Shield for Arduino UNO R4
1	×	(Khuyến nghị) Breadboard Shield for Arduino UNO R4
1	×	(Khuyến nghị) Enclosure for Arduino UNO R4
1	×	(Khuyến nghị) Power Splitter for Arduino UNO R4
1	×	(Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Màn Hình OLED và Cảm Biến Nhiệt Độ Độ Ẩm DHT11

Tìm hiểu về màn hình OLED và cảm biến nhiệt độ độ ẩm DHT11 (cách thiết lập, chức năng và lập trình) trong các hướng dẫn sau:

Hướng dẫn Arduino UNO R4 - Màn Hình OLED
Hướng dẫn Arduino UNO R4 - DHT11

Sơ Đồ Kết Nối

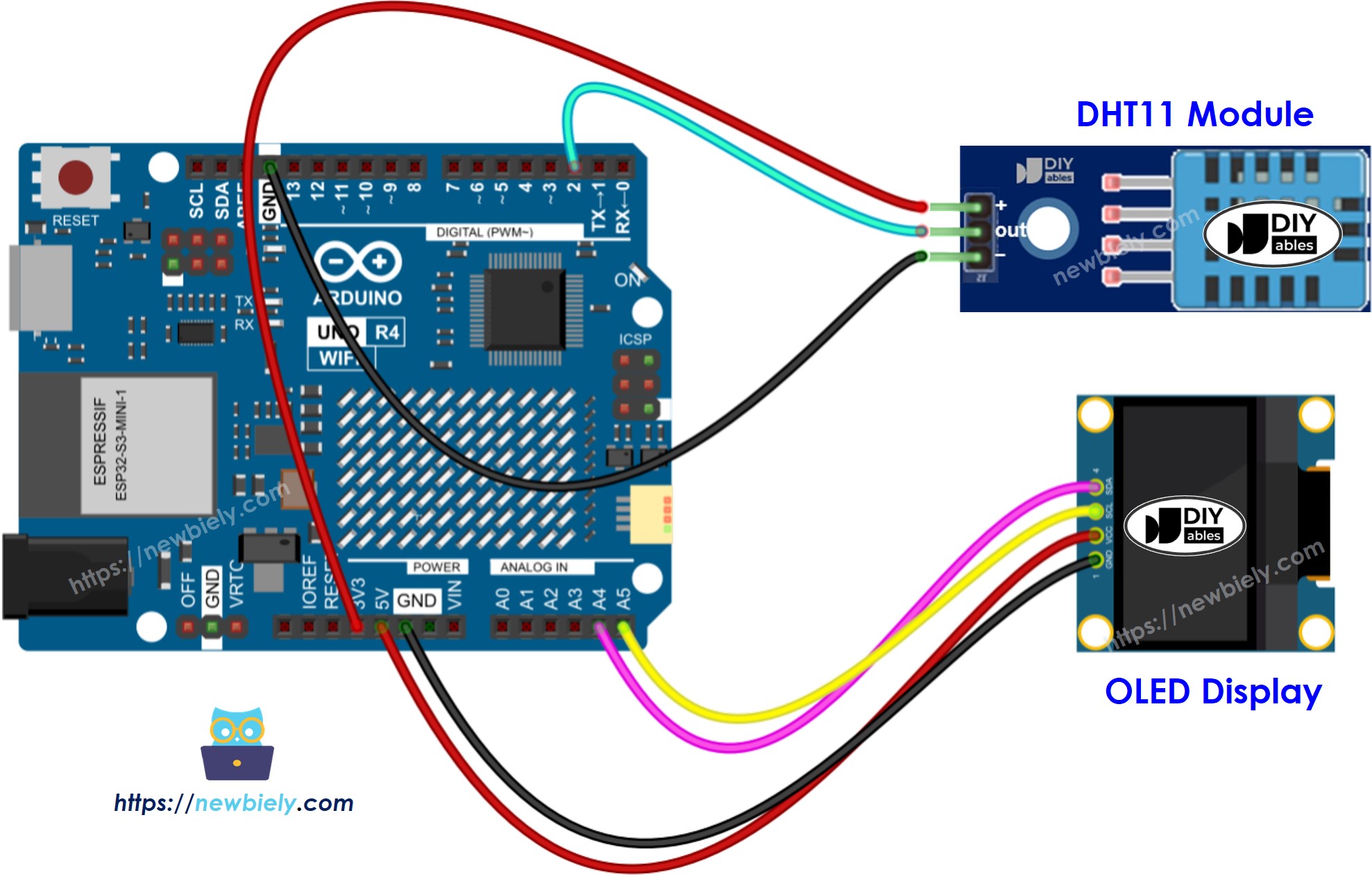

Arduino UNO R4 dht11 temperature humidity sensor module oLED sơ đồ đấu dây

This image is created using Fritzing. Click to enlarge image

Mã Arduino UNO R4 - Cảm Biến DHT11 - OLED

/* * Mã Arduino UNO R4 này được phát triển bởi newbiely.vn * Mã Arduino UNO R4 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/arduino-uno-r4/arduino-uno-r4-dht11-temperature-humidity-sensor-oled */ #include <Wire.h> #include <Adafruit_GFX.h> #include <Adafruit_SSD1306.h> #include <DHT.h> #define SCREEN_WIDTH 128 // OLED display width, in pixels #define SCREEN_HEIGHT 64 // OLED display height, in pixels #define DHT11_PIN 2 // The Arduino UNO R4 pin connected to DHT11 sensor Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C DHT dht11(DHT11_PIN, DHT11); String temperature; String humidity; void setup() { Serial.begin(9600); // initialize OLED display with address 0x3C for 128x64 if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { Serial.println(F("SSD1306 allocation failed")); while (true) ; } delay(2000); // wait for initializing oled.clearDisplay(); // clear display oled.setTextSize(3); // text size oled.setTextColor(WHITE); // text color oled.setCursor(0, 10); // position to display dht11.begin(); // initialize DHT11 the temperature and humidity sensor temperature.reserve(10); // to avoid fragmenting memory when using String humidity.reserve(10); // to avoid fragmenting memory when using String } void loop() { float humi = dht11.readHumidity(); // read humidity float tempC = dht11.readTemperature(); // read temperature // check if any reads failed if (isnan(humi) || isnan(tempC)) { temperature = "Failed"; humidity = "Failed"; } else { temperature = String(tempC, 1); // one decimal places temperature += char(247); // degree character temperature += "C"; humidity = String(humi, 1); // one decimal places humidity += "%"; } Serial.print(tempC); // print to Serial Monitor Serial.print("°C | " ); // print to Serial Monitor Serial.print(humi); // print to Serial Monitor Serial.println("%"); // print to Serial Monitor oledDisplayCenter(temperature, humidity); // display temperature and humidity on OLED } void oledDisplayCenter(String temperature, String humidity) { int16_t x1; int16_t y1; uint16_t width_T; uint16_t height_T; uint16_t width_H; uint16_t height_H; oled.getTextBounds(temperature, 0, 0, &x1, &y1, &width_T, &height_T); oled.getTextBounds(temperature, 0, 0, &x1, &y1, &width_H, &height_H); // display on horizontal and vertical center oled.clearDisplay(); // clear display oled.setCursor((SCREEN_WIDTH - width_T) / 2, SCREEN_HEIGHT / 2 - height_T - 5); oled.println(temperature); // text to display oled.setCursor((SCREEN_WIDTH - width_H) / 2, SCREEN_HEIGHT / 2 + 5); oled.println(humidity); // text to display oled.display(); }

Các Bước Thực Hiện

Thực hiện theo hướng dẫn từng bước sau:

Nếu đây là lần đầu tiên bạn sử dụng Arduino Uno R4 WiFi/Minima, hãy tham khảo hướng dẫn Arduino UNO R4 - Cài Đặt Phần Mềm.
Kết nối board Arduino Uno R4 với module cảm biến nhiệt độ độ ẩm DHT11 và màn hình OLED theo sơ đồ được cung cấp.
Kết nối board Arduino Uno R4 với máy tính của bạn bằng cáp USB.
Khởi động Arduino IDE trên máy tính của bạn.
Chọn board Arduino Uno R4 phù hợp (ví dụ: Arduino Uno R4 WiFi) và cổng COM.
Đi đến biểu tượng Libraries ở phía bên trái của Arduino IDE.
Gõ "SSD1306" trong hộp tìm kiếm, sau đó tìm thư viện SSD1306 của Adafruit.
Nhấn nút Install để thêm thư viện.

Bạn sẽ cần cài đặt thêm các thư viện phụ thuộc.
Nhấp vào nút Install All để cài đặt tất cả các thư viện phụ thuộc.

Arduino UNO R4 adafruit gfx sensor thư viện

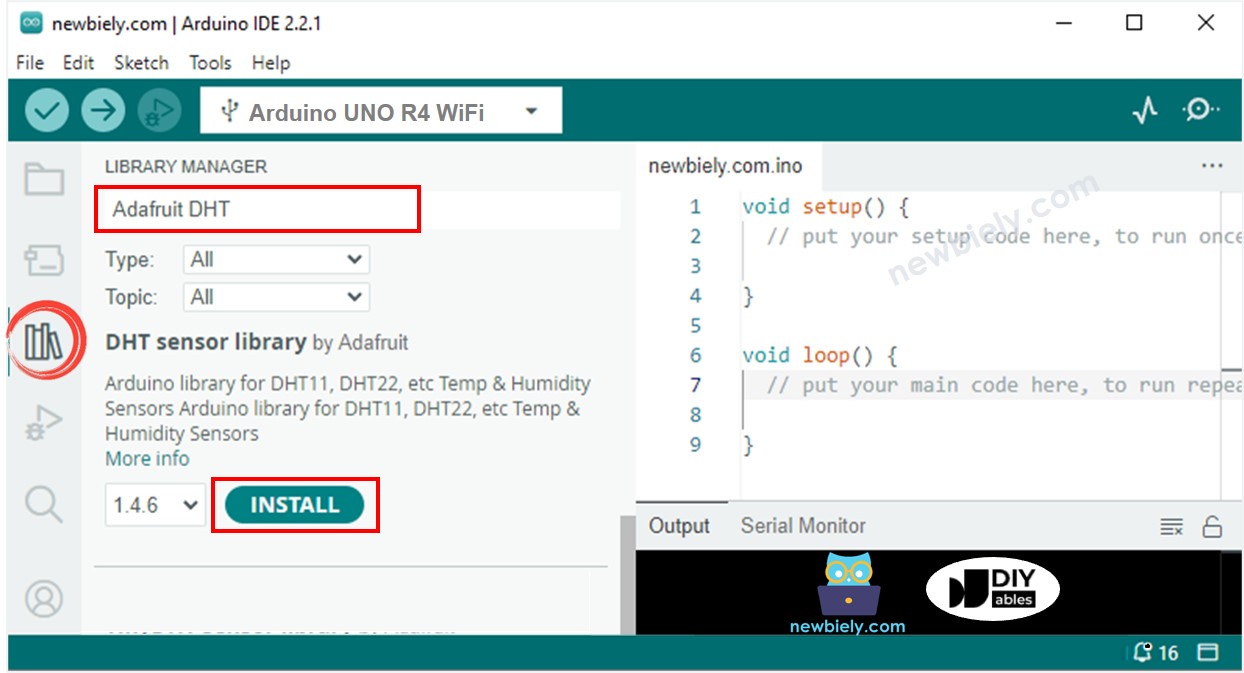

Tìm "DHT", sau đó xác định thư viện cảm biến DHT được tạo bởi Adafruit.
Nhấn nút Install để thêm thư viện.

Bạn sẽ cần cài đặt thêm các thư viện phụ thuộc.
Nhấp vào nút Install All để cài đặt tất cả các thư viện phụ thuộc.

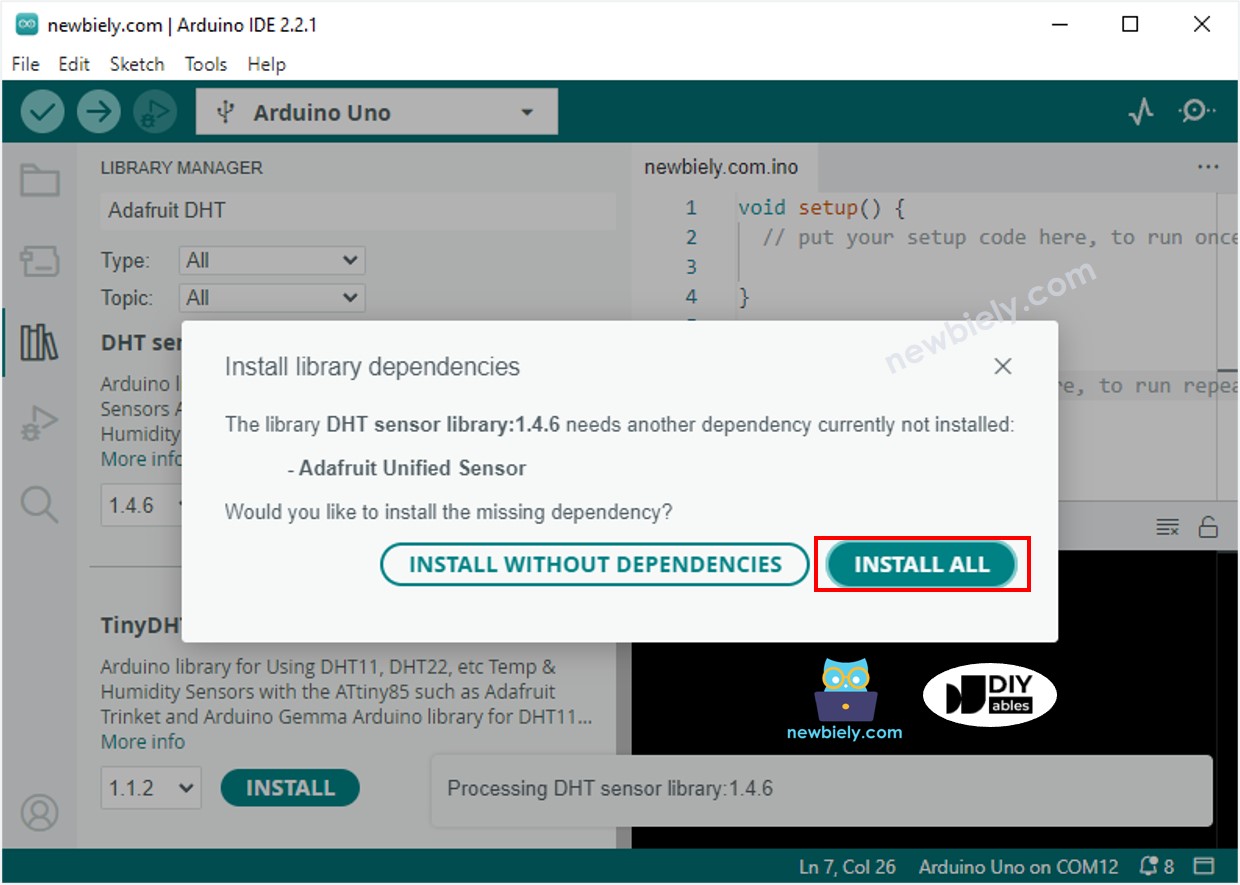

Arduino UNO R4 adafruit unified sensor thư viện

Sao chép mã code phía trên và mở trong Arduino IDE
Nhấn nút Upload trên thanh công cụ Arduino để tải code lên Arduino UNO R4 của bạn
Đặt cảm biến vào nước nóng và nước lạnh, hoặc cầm trong tay bạn
Kiểm tra kết quả trên màn hình OLED và Serial Monitor

※ Lưu ý:

Mã code tự động canh giữa văn bản theo chiều ngang và chiều dọc trên màn hình OLED.
