Cách Cấp Nguồn cho Arduino UNO R4
Bạn có thể đã tìm thấy thông tin trực tuyến về ba cách khác nhau để cấp nguồn cho Arduino UNO R4: sử dụng cổng USB, jack cắm tròn, hoặc chân Vin. Nhưng cách nào là an toàn và hiệu quả nhất, đặc biệt nếu bạn cũng cần cấp nguồn cho các linh kiện bổ sung như cảm biến, màn hình hiển thị, hoặc động cơ? Trong hướng dẫn này, chúng tôi sẽ chỉ cho bạn các phương pháp tốt nhất để cấp nguồn cho Arduino UNO R4 của bạn cho cả các dự án đơn giản và phức tạp hơn, giúp bạn giữ tất cả các thiết bị ổn định và được bảo vệ.
Cụ thể, chúng ta sẽ học:
- Ba cách để cấp nguồn cho Arduino UNO R4
- Cách tốt nhất để cấp nguồn cho Arduino UNO R4
- Cấp nguồn cho Arduino UNO R4 và các linh kiện ngoài
- Cách thiết lập được khuyến nghị với bộ chia nguồn
Phần cứng cần chuẩn bị
| 1 | × | Arduino UNO R4 WiFi hoặc Arduino UNO R4 Minima | ||
| 1 | × | (Tùy chọn) DIYables STEM V4 IoT, tương thích với Arduino Uno R4 WiFi | ||
| 1 | × | Arduino UNO R4 Minima (Thay thế) | ||
| 1 | × | Cáp USB Type-C | ||
| 1 | × | Dây Jumper | ||
| 1 | × | (Tùy chọn) Jack Nguồn DC | ||
| 1 | × | (Khuyến nghị) Screw Terminal Block Shield for Arduino UNO R4 | ||
| 1 | × | (Khuyến nghị) Breadboard Shield for Arduino UNO R4 | ||
| 1 | × | (Khuyến nghị) Enclosure for Arduino UNO R4 | ||
| 1 | × | (Khuyến nghị) Power Splitter for Arduino UNO R4 | ||
| 1 | × | (Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO |
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | ||
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |

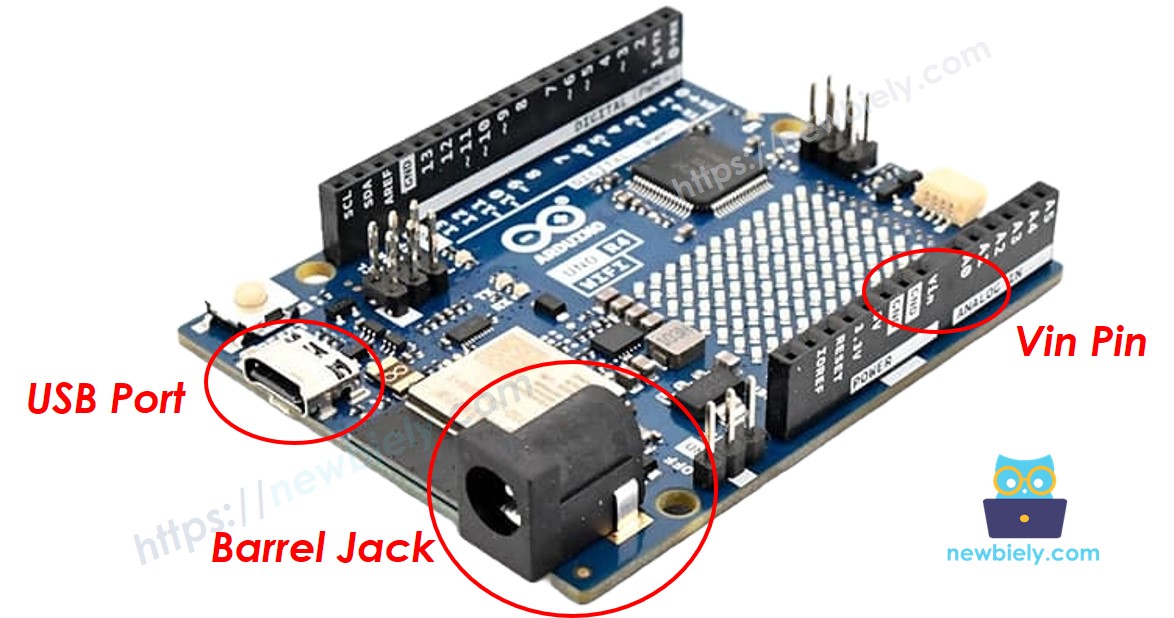

Ba Cách để Cấp Nguồn cho Arduino UNO R4
- Cấp nguồn qua Cổng USB (5V): Phương pháp này cung cấp 5V ổn định trực tiếp từ máy tính của bạn hoặc bộ chuyển đổi nguồn USB. Nó đơn giản và an toàn cho hầu hết các dự án Arduino vì điện áp không cần điều chỉnh thêm.
- Cấp nguồn qua Jack Cắm Tròn (6-24V): Nếu bạn cung cấp 6-24V qua jack cắm tròn, bộ ổn áp tích hợp của Arduino sẽ giảm xuống còn 5V. Tuy nhiên, nhiều bộ chuyển đổi nguồn có sẵn là 9V hoặc 12V. Sử dụng những điện áp cao hơn này có thể khiến Arduino trở nên khá nóng.
- Cấp nguồn qua Chân Vin (6-24V): Tương tự, nếu bạn cung cấp 6-24V qua chân Vin, bộ ổn áp tích hợp sẽ giảm xuống còn 5V. Một lần nữa, tuy nhiên, hầu hết các bộ chuyển đổi nguồn có sẵn thường là 9V hoặc 12V. Sử dụng bộ chuyển đổi 9V hoặc 12V có thể khiến Arduino chạy nóng hoặc quá nhiệt.
Cách Tốt Nhất để Cấp Nguồn cho Arduino UNO R4 là Gì?
Khi bạn cấp nguồn cho bo mạch qua jack cắm tròn hoặc chân Vin, bạn phải sử dụng điện áp trong khoảng 6-24V. Tuy nhiên, nhiều bộ chuyển đổi nguồn có sẵn ở mức 5V, 9V, hoặc 12V:
- Nếu bạn sử dụng nguồn 5V qua jack cắm tròn hoặc chân Vin, nó có thể hoạt động nhưng có thể không ổn định, vì không có đủ điện áp để bộ ổn áp tích hợp hoạt động đúng cách.
- Sử dụng 9V hoặc 12V ổn định hơn, nhưng thường khiến bo mạch Arduino nóng.
Do đó, lựa chọn tốt nhất là cấp nguồn cho Arduino UNO R4 từ nguồn 5V sử dụng cổng USB.
Cấp Nguồn cho Linh Kiện Ngoài
Nhiều dự án cần không chỉ Arduino mà còn các linh kiện khác, như cảm biến, màn hình hiển thị, và động cơ. Cấp nguồn cho các phần ngoài này trực tiếp từ chân 5V của Arduino là không được khuyến nghị vì nó có thể sử dụng quá nhiều dòng điện qua bộ ổn áp của bo mạch, có thể làm hỏng Arduino. Do đó, chúng ta cần cấp nguồn riêng cho các linh kiện ngoài như cảm biến, màn hình hiển thị, động cơ. Phần tiếp theo sẽ chỉ cách thực hiện.
Nhiều dự án cần không chỉ Arduino mà còn các phần khác như cảm biến, màn hình hiển thị, và động cơ. Không được khuyến nghị cấp nguồn cho các phần ngoài này trực tiếp từ chân 5V của Arduino. Điều này là vì chúng có thể sử dụng quá nhiều dòng điện, có thể làm hỏng bộ ổn áp của Arduino, có khả năng làm hỏng bo mạch Arduino Uno R4.
Thay vào đó, bạn nên cấp nguồn riêng cho các linh kiện ngoài—như cảm biến, màn hình hiển thị, và động cơ. Phần tiếp theo sẽ chỉ cho bạn cách thực hiện điều này.
Cách Thiết Lập Được Khuyến Nghị với Bộ Chia Nguồn
Giải pháp lý tưởng là sử dụng nguồn 5V cùng với bộ chia nguồn. Bộ chia này sẽ chia đầu ra 5V thành hai đường:
- Đầu nối USB-C cho Arduino
- Cực nối vít cho các linh kiện ngoài và cảm biến
Bằng cách này, mỗi phần trong dự án của bạn nhận được nguồn 5V ổn định mà không có nguy cơ làm hỏng Arduino UNO R4.
Sơ Đồ Đấu Nối
Dưới đây là ví dụ về cách tốt nhất để cấp nguồn cho cả Arduino UNO R4 và màn hình LCD:

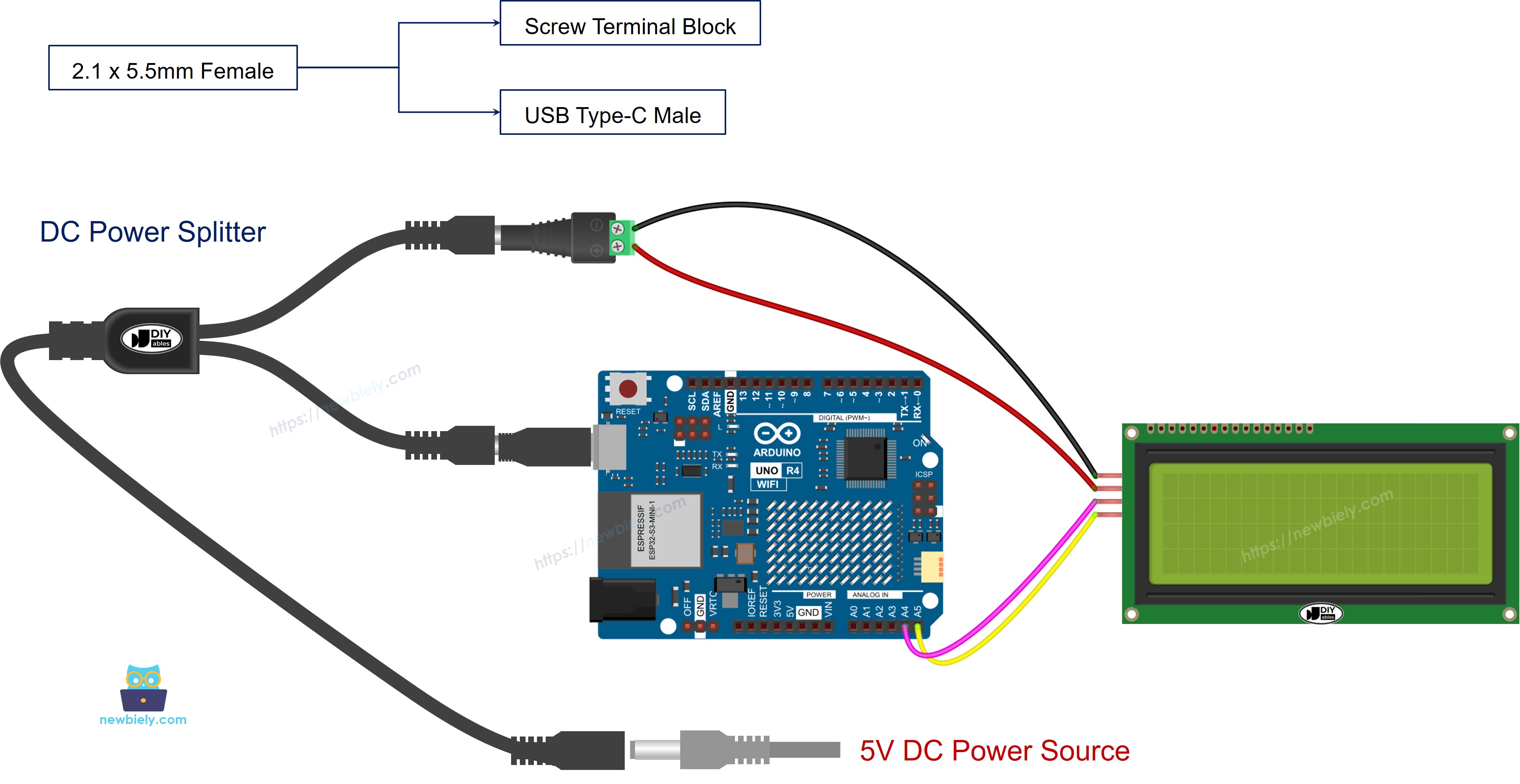

Sơ đồ đấu nối dưới đây cho thấy cách tốt nhất để cấp nguồn cho Arduino Uno R4 và màn hình LCD:
Ví Dụ Thực Tế

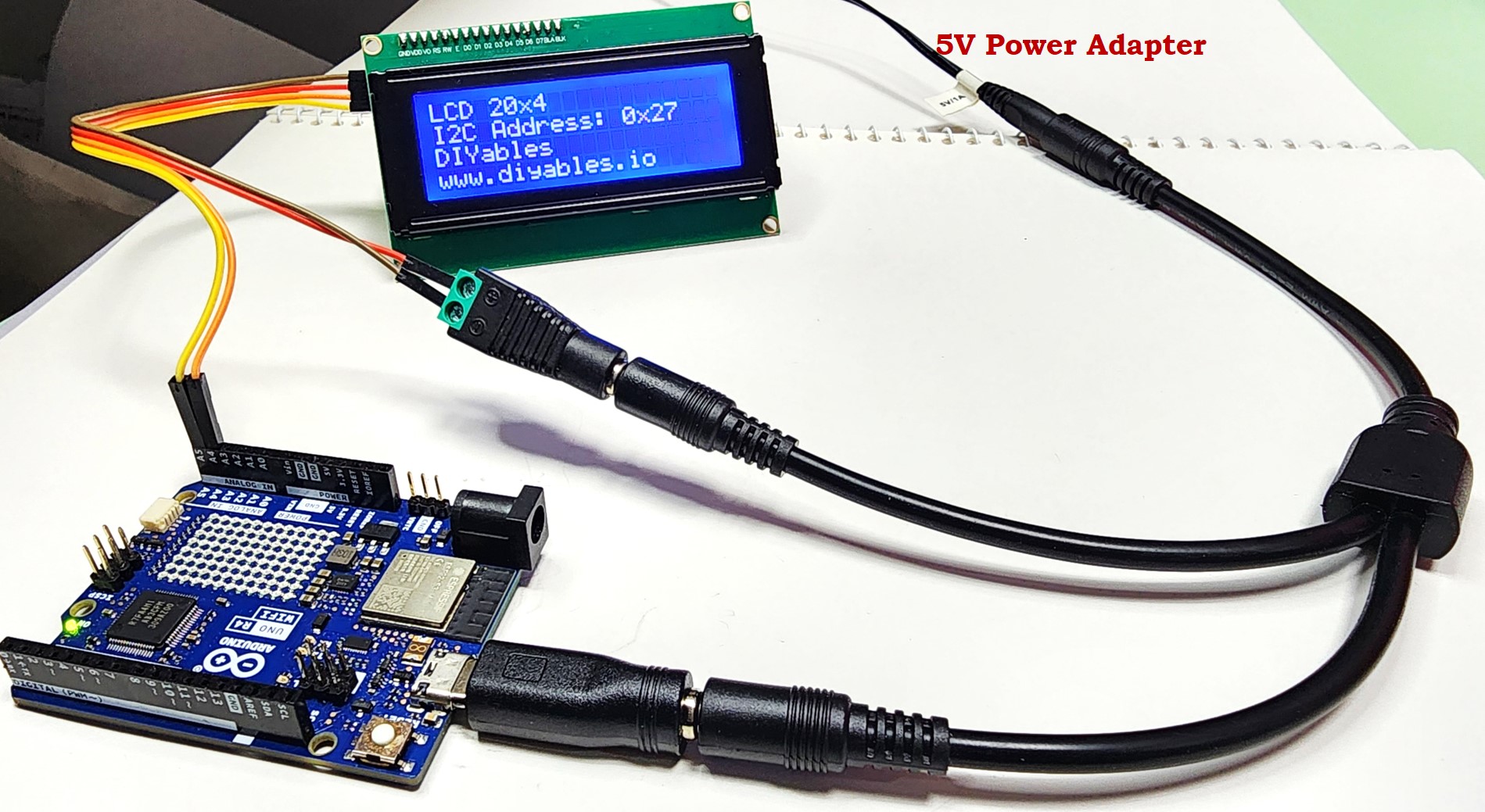

Trong hình ảnh này, bạn có thể thấy cách cấp nguồn cho Arduino UNO R4 và các linh kiện bổ sung trong một dự án thực tế:
