Arduino UNO R4 Điều Khiển Phần Tử Gia Nhiệt

Trong hướng dẫn này, chúng ta sẽ học cách điều khiển phần tử gia nhiệt (heating element) bằng Arduino UNO R4. Từ hướng dẫn này, bạn sẽ tiếp tục học cách tạo ra một hệ thống sưởi ấm trong tutorial tiếp theo.

Phần Cứng Cần Thiết

1	×	Arduino UNO R4 WiFi hoặc Arduino UNO R4 Minima
1	×	(Tùy chọn) DIYables STEM V4 IoT, tương thích với Arduino Uno R4 WiFi
1	×	Arduino UNO R4 Minima (Thay thế)
1	×	Cáp USB Type-C
1	×	Relay
1	×	Phần Tử Gia Nhiệt (Heating Element)
1	×	Adapter Nguồn 12V
1	×	DC Power Jack
1	×	Dây Jumper
1	×	(Khuyến nghị) Screw Terminal Block Shield for Arduino UNO R4
1	×	(Khuyến nghị) Breadboard Shield for Arduino UNO R4
1	×	(Khuyến nghị) Enclosure for Arduino UNO R4
1	×	(Khuyến nghị) Power Splitter for Arduino UNO R4
1	×	(Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Phần Tử Gia Nhiệt

Sơ Đồ Chân

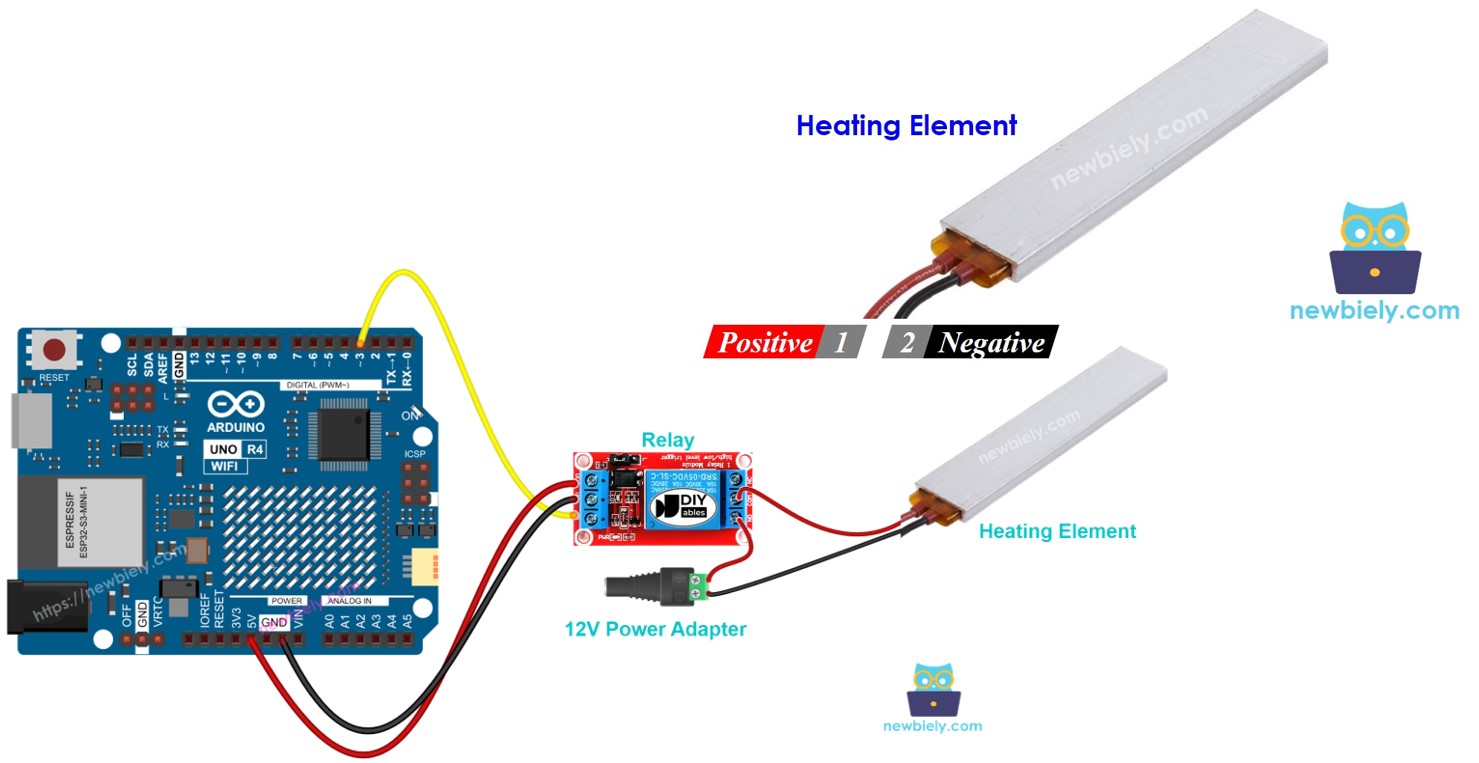

Phần tử gia nhiệt thường có hai chân.

Kết nối chân dương (+) (màu đỏ) với nguồn điện 12V DC.
Kết nối chân âm (-) (màu đen) với GND của nguồn điện DC.

Cách Điều Khiển Phần Tử Gia Nhiệt

Khi phần tử gia nhiệt 12V được kết nối với nguồn điện 12V, nó sẽ tạo ra nhiệt. Để điều khiển phần tử gia nhiệt này, chúng ta sử dụng relay làm cầu nối giữa Arduino UNO R4 và phần tử gia nhiệt. Arduino UNO R4 sau đó có thể điều khiển phần tử gia nhiệt thông qua relay. Nếu bạn chưa quen thuộc với cách hoạt động của relay, cấu hình chân của nó, hoặc cách lập trình, bạn có thể tìm hiểu thêm trong tutorial Arduino UNO R4 - Relay.

Sơ Đồ Kết Nối

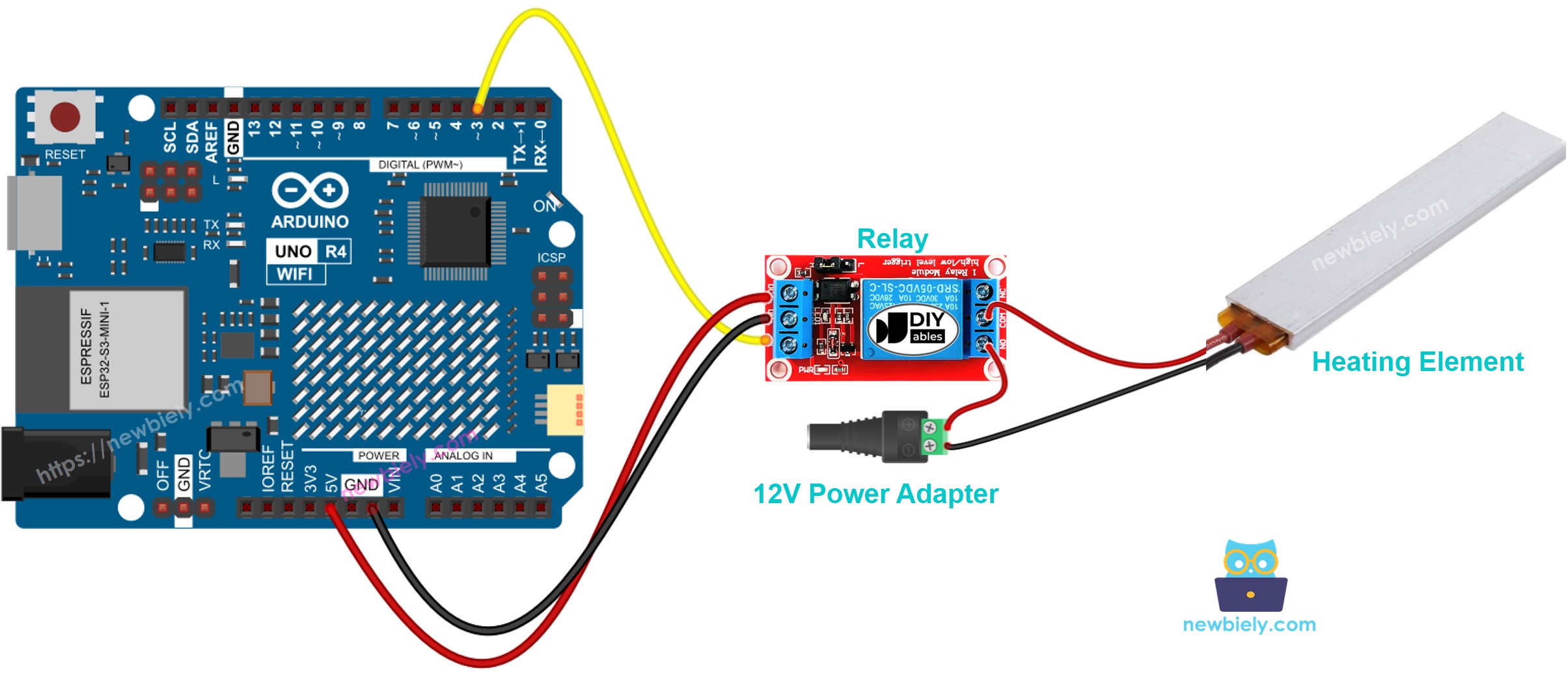

Arduino UNO R4 heating element sơ đồ đấu dây

This image is created using Fritzing. Click to enlarge image

Code Arduino UNO R4

Đoạn code sau sẽ BẬT phần tử gia nhiệt trong năm giây rồi TẮT trong năm giây một cách lặp lại.

/* * Mã Arduino UNO R4 này được phát triển bởi newbiely.vn * Mã Arduino UNO R4 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/arduino-uno-r4/arduino-uno-r4-controls-heating-element */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Các Bước Thực Hiện

Thực hiện theo các hướng dẫn từng bước sau:

Nếu đây là lần đầu tiên bạn sử dụng Arduino Uno R4 WiFi/Minima, hãy tham khảo tutorial về Arduino UNO R4 - Cài Đặt Phần Mềm.
Kết nối phần tử gia nhiệt với Arduino Uno theo sơ đồ được cung cấp.
Kết nối bo mạch Arduino Uno R4 với máy tính của bạn bằng cáp USB.
Khởi động Arduino IDE trên máy tính của bạn.
Chọn bo mạch Arduino Uno R4 phù hợp (ví dụ: Arduino Uno R4 WiFi) và cổng COM.
Sao chép đoạn code được cung cấp và dán vào Arduino IDE.
Nhấp vào nút Upload trong Arduino IDE để chuyển code lên Arduino UNO R4.
Theo dõi nhiệt độ của phần tử gia nhiệt.

Hãy cẩn thận, nó có thể gây bỏng và hỏa hoạn trong nhà bạn. Điều này rất quan trọng và chúng tôi muốn bạn an toàn. Nếu bạn không hoàn toàn chắc chắn về những gì mình đang làm, vui lòng không thao tác bất cứ thứ gì. Thay vào đó, hãy nhờ ai đó có hiểu biết về vấn đề này. Chúng tôi không chịu trách nhiệm về sự an toàn của bạn.

Giải Thích Code

Phần giải thích được đặt trong phần comment của code Arduino ở trên.
