Arduino Hệ thống tưới nước tự động

Hệ thống tưới tự động là một phần của khu vườn thông minh. Trong hướng dẫn này, chúng ta sẽ học cách chế tạo một hệ thống tưới tự động cho khu vườn bằng Arduino, một cảm biến độ ẩm đất, rơ-le và máy bơm. Cụ thể:

Khi đất khô, Arduino tự động điều khiển một rơ-le để bật máy bơm tưới nước cho cây.
Khi đất ướt, Arduino tự động điều khiển một rơ-le để tắt máy bơm.

Phần cứng cần chuẩn bị

1	×	Arduino Uno R3
1	×	USB 2.0 cable type A/B (for USB-A PC)
1	×	USB 2.0 cable type C/B (for USB-C PC)
1	×	Capacitive Soil Moisture Sensor
1	×	Relay
1	×	12V Pump
1	×	Vinyl Tube
1	×	12V Power Adapter
1	×	DC Power Jack
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Block Shield for Arduino Uno
1	×	(Khuyến nghị) Breadboard Shield for Arduino Uno
1	×	(Khuyến nghị) Enclosure for Arduino Uno
1	×	(Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về cảm biến độ ẩm đất và máy bơm

Nếu bạn chưa biết về bơm nước và cảm biến độ ẩm đất (sơ đồ nối chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu về chúng trong các bài hướng dẫn sau:

Arduino - Cảm biến độ ẩm đất hướng dẫn
Arduino - Điều khiển bơm hướng dẫn

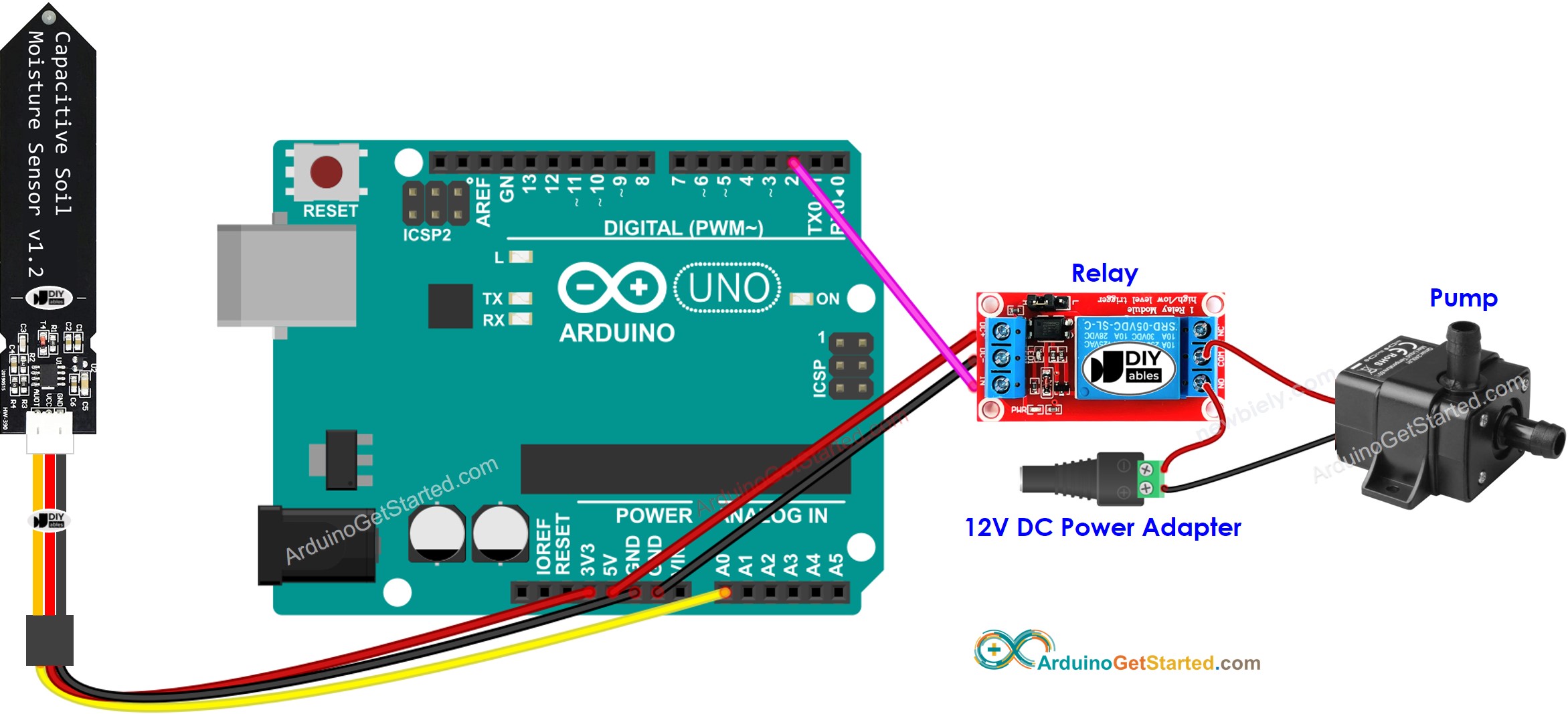

Sơ đồ đấu dây

sơ đồ nối dây cảm biến độ ẩm đất Arduino cho bơm

This image is created using Fritzing. Click to enlarge image

Mã Arduino

/* * Mã Arduino này được phát triển bởi newbiely.vn * Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/arduino/arduino-automatic-irrigation-system */ #define RELAY_PIN 2 // Arduino pin that connects to relay #define MOISTURE_PIN A0 // Arduino pin that connects to AOUT pin of moisture sensor #define THRESHOLD 530 // CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil is DRY => turn pump ON"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil is WET => turn pump OFF"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(500); }

Hướng dẫn từng bước

Thực hiện hiệu chuẩn để xác định ngưỡng ướt-khô, xem Arduino - Cảm biến độ ẩm đất
Cập nhật giá trị ngưỡng đã hiệu chuẩn vào mã nguồn
Mở Serial Monitor trên Arduino IDE
Tải mã lên Arduino
Xem kết quả trên Serial Monitor

COM6

Send

The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Giải thích mã nguồn

Đọc lời giải thích theo từng dòng trong các chú thích của mã nguồn!
