Arduino Điều khiển bơm

Trong bài hướng dẫn này, chúng ta sẽ học cách điều khiển một bơm bằng Arduino. Dựa trên bài hướng dẫn này, bạn có thể tạo ra hệ thống tưới tiêu, bể cá, hệ thống cấp nước ...

Phần cứng cần chuẩn bị

1	×	Arduino Uno R3
1	×	USB 2.0 cable type A/B (for USB-A PC)
1	×	USB 2.0 cable type C/B (for USB-C PC)
1	×	Relay
1	×	12V Pump
1	×	Vinyl Tube
1	×	12V Power Adapter
1	×	DC Power Jack
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Block Shield for Arduino Uno
1	×	(Khuyến nghị) Breadboard Shield for Arduino Uno
1	×	(Khuyến nghị) Enclosure for Arduino Uno
1	×	(Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Giới thiệu về bơm 12V

Bố trí chân

image source: diyables.io

Bơm 12V thường có hai chân cắm:

Chân âm (-) (đen): cần được kết nối với đất (GND) của nguồn DC
Chân dương (+) (đỏ): cần được kết nối với nguồn DC 12V

Cách điều khiển bơm

Nếu bơm 12V được cấp nguồn bằng nguồn 12V, nó sẽ hoạt động. Để điều khiển một bơm, chúng ta cần dùng một rơ-le ở giữa Arduino và bơm. Arduino có thể điều khiển bơm thông qua rơ-le. Nếu bạn chưa biết về rơ-le (bản đồ chân (pinout), cách nó hoạt động, cách lập trình ...), hãy tìm hiểu về rơ-le trong Arduino - rơ-le

Sơ đồ đấu dây

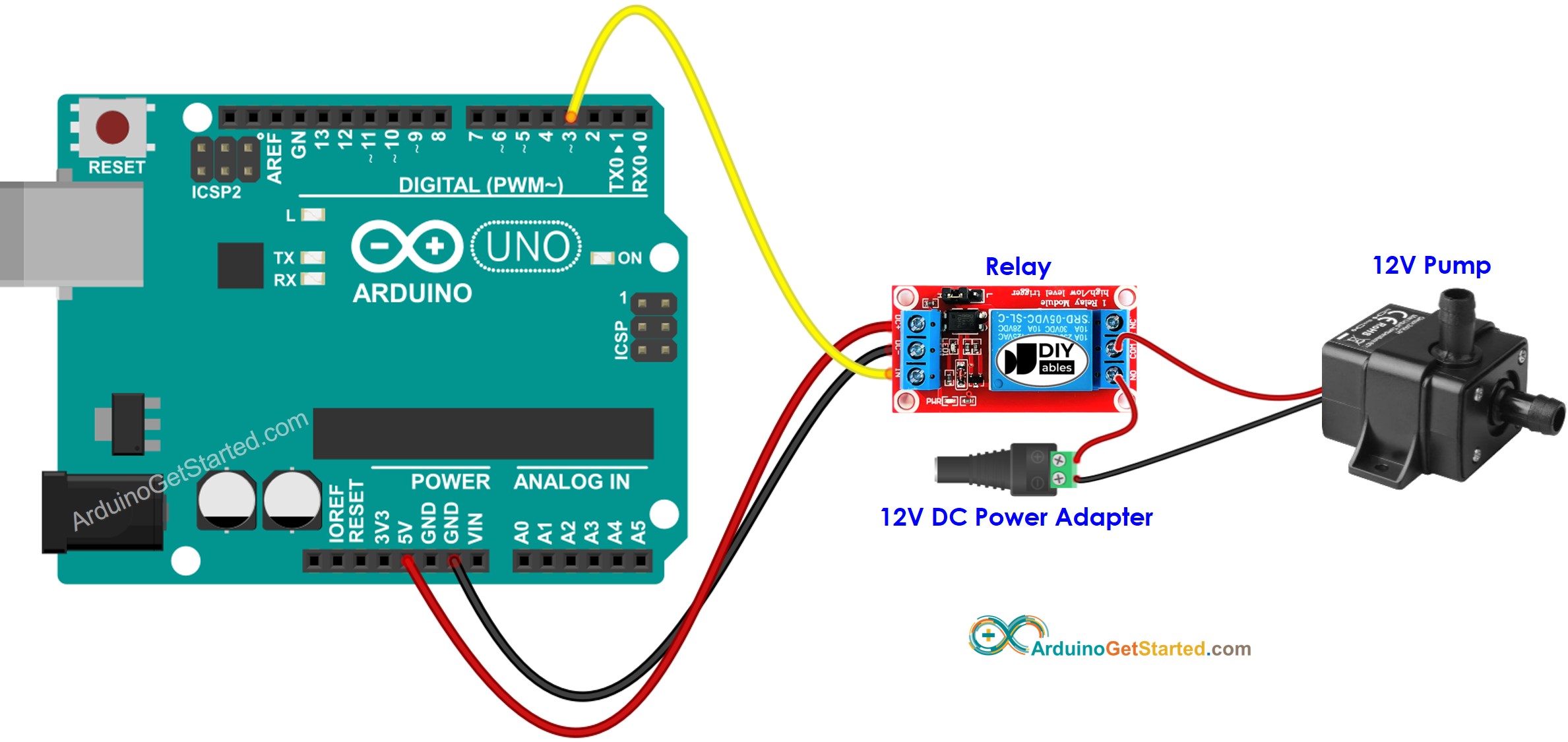

This image is created using Fritzing. Click to enlarge image

Mã Arduino

Đoạn mã dưới đây lặp lại việc bật bơm lên trong vòng năm giây và tắt nó trong vòng năm giây,

/* * Mã Arduino này được phát triển bởi newbiely.vn * Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/arduino/arduino-controls-pump */ // constants won't change const int RELAY_PIN = 3; // the Arduino pin, which connects to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D3 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on pump 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off pump 5 seconds delay(5000); }

Hướng dẫn từng bước

Kết nối Arduino với máy tính bằng cáp USB
Mở Arduino IDE, chọn board và cổng đúng
Sao chép mã ở trên và mở bằng Arduino IDE
Nhấp nút Tải lên trên Arduino IDE để tải mã lên Arduino
Xem trạng thái của bơm

Giải thích mã nguồn

Bạn có thể tìm lời giải thích trong các dòng chú thích của mã Arduino ở trên.

Xem thêm Arduino - Nút nhấn - Bơm

Video Tutorial

Việc sản xuất video tốn rất nhiều thời gian. Nếu video hướng dẫn hữu ích cho việc học của bạn, hãy đăng ký kênh YouTube để ủng hộ. Nếu nhu cầu đủ cao, chúng tôi sẽ cố gắng làm thêm nhiều video.

Thách thức bản thân

Làm một hệ thống tưới tự động sử dụng Arduino, cảm biến độ ẩm đất và bơm
Làm một hệ thống cấp nước tự động sử dụng Arduino, cảm biến mức nước và bơm
