Arduino Đếm số lần nhấn nút OLED
Trong hướng dẫn này, chúng ta sẽ sử dụng Arduino:
- Đếm số lần nhấn nút
- Hiển thị số đếm trên màn hình OLED.
- Tự động căn giữa theo chiều dọc và chiều ngang của số đếm trên màn hình OLED.
Trong hướng dẫn này, nút bấm cũng được lọc nhiễu (debounce) mà không sử dụng hàm delay(). Xem Tại sao chúng ta cần debounce?
Phần cứng cần chuẩn bị
| 1 | × | Arduino Uno R3 | ||
| 1 | × | USB 2.0 cable type A/B (for USB-A PC) | ||
| 1 | × | USB 2.0 cable type C/B (for USB-C PC) | ||
| 1 | × | breadboard-mount Button with Cap | ||
| 1 | × | breadboard-mount Button Kit | ||
| 1 | × | Panel-mount Push Button | ||
| 1 | × | mô-đun nút nhấn | ||
| 1 | × | SSD1306 I2C OLED Display 128x64 | ||
| 1 | × | SSD1306 I2C OLED Display 128x32 | ||
| 1 | × | breadboard | ||
| 1 | × | dây jumper | ||
| 1 | × | (Khuyến nghị) Screw Terminal Block Shield for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Breadboard Shield for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Enclosure for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO |
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | ||
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về OLED và nút
Nếu bạn chưa biết về OLED và nút (bố trí chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu về chúng trong các bài hướng dẫn sau:

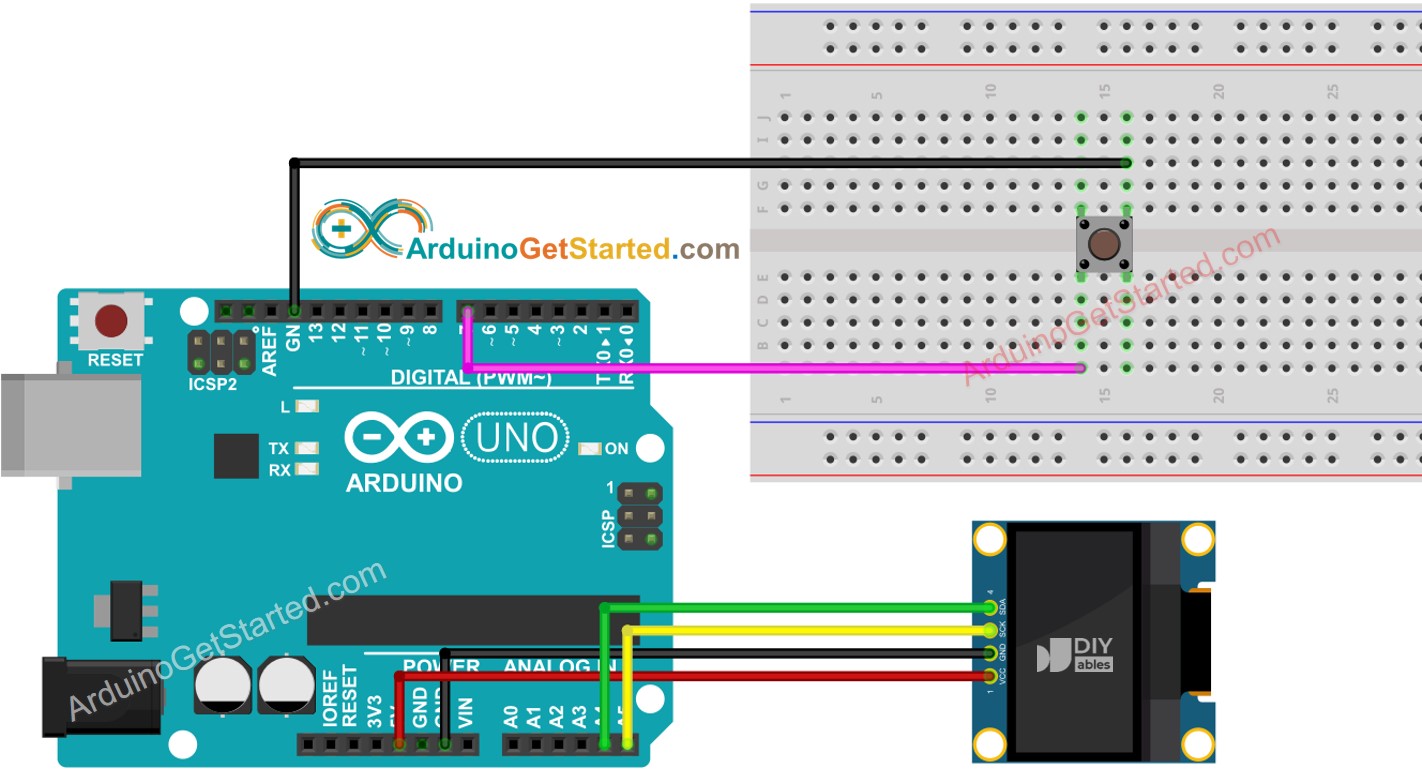

Sơ đồ đấu dây
This image is created using Fritzing. Click to enlarge image
Mã Arduino - hiển thị số lần nhấn nút trên OLED
/*
* Mã Arduino này được phát triển bởi newbiely.vn
* Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/arduino/arduino-button-count-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <ezButton.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
ezButton button(7); // create ezButton object that attach to pin 7;
unsigned long lastCount = 0;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(2); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
button.setDebounceTime(50); // set debounce time to 50 milliseconds
button.setCountMode(COUNT_FALLING);
}
void loop() {
button.loop(); // MUST call the loop() function first
unsigned long count = button.getCount();
if (lastCount != count) {
Serial.println(count); // print count to Serial Monitor
oled.clearDisplay(); // clear display
oled.println(count); // display count
oled.display(); // show on OLED
lastCount != count;
}
}
Hướng dẫn từng bước
- Đi tới biểu tượng Thư viện ở thanh bên trái của Arduino IDE.
- Tìm kiếm “ezButton”, sau đó tìm thư viện nút do ArduinoGetStarted
- Nhấp nút Cài đặt để cài đặt thư viện ezButton.
- Tìm kiếm “SSD1306”, sau đó tìm thư viện SSD1306 của Adafruit
- Nhấn nút Cài đặt để cài đặt thư viện.
- Bạn sẽ được yêu cầu cài đặt thêm một số phụ thuộc thư viện khác
- Nhấp vào nút Cài đặt Tất cả để cài đặt toàn bộ các phụ thuộc của thư viện
- Sao chép mã ở trên và mở bằng Arduino IDE
- Nhấn nút Tải lên trên Arduino IDE để tải mã lên cho Arduino
- Nhấn nút vài lần
- Xem số đếm thay đổi trên màn hình OLED
Đoạn mã ở trên chỉ hiển thị số lần nhấn nút ở góc trên bên trái. Hãy chỉnh sửa mã để căn giữa nó!
Mã Arduino - Căn giữa theo chiều dọc và chiều ngang trên OLED
/*
* Mã Arduino này được phát triển bởi newbiely.vn
* Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/arduino/arduino-button-count-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <ezButton.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
ezButton button(7); // create ezButton object that attach to pin 7;
unsigned long lastCount = 0;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(2); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
button.setDebounceTime(50); // set debounce time to 50 milliseconds
button.setCountMode(COUNT_FALLING);
}
void loop() {
button.loop(); // MUST call the loop() function first
unsigned long count = button.getCount();
if (lastCount != count) {
Serial.println(count); // print count to Serial Monitor
String text = String(count);
oledDisplayCenter(text);
lastCount != count;
}
}
void oledDisplayCenter(String text) {
int16_t x1;
int16_t y1;
uint16_t width;
uint16_t height;
oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height);
// display on horizontal and vertical center
oled.clearDisplay(); // clear display
oled.setCursor((SCREEN_WIDTH - width) / 2, (SCREEN_HEIGHT - height) / 2);
oled.println(text); // text to display
oled.display();
}
※ Lưu ý:
Đoạn mã ở trên tự động căn giữa văn bản theo chiều ngang và chiều dọc trên màn hình OLED. Xem Cách căn giữa theo chiều dọc và chiều ngang trên OLED để biết thêm chi tiết.
