Arduino Điều khiển phần tử gia nhiệt

Trong hướng dẫn này, chúng ta sẽ học cách điều khiển một phần tử gia nhiệt bằng Arduino. Dựa trên hướng dẫn này, bạn sẽ học cách tạo ra một hệ thống làm nóng trong một hướng dẫn khác.

Phần cứng cần chuẩn bị

1	×	Arduino Uno R3
1	×	USB 2.0 cable type A/B (for USB-A PC)
1	×	USB 2.0 cable type C/B (for USB-C PC)
1	×	Relay
1	×	Heating Element
1	×	12V Power Adapter
1	×	DC Power Jack
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Block Shield for Arduino Uno
1	×	(Khuyến nghị) Breadboard Shield for Arduino Uno
1	×	(Khuyến nghị) Enclosure for Arduino Uno
1	×	(Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Điện Trở Gia Nhiệt

Sơ đồ chân

Điện trở gia nhiệt thường có hai chân:

Chân dương (+) (màu đỏ): cần được nối tới 12V của nguồn cấp điện DC
Chân âm (-) (màu đen): cần được nối tới GND của nguồn cấp điện DC

Cách Điều Khiển Phần Tử Gia Nhiệt

Nếu điện trở gia nhiệt 12V được cấp bởi nguồn cấp 12V, nó sẽ tỏa nhiệt. Để điều khiển một điện trở gia nhiệt, ta cần đặt một rơ-le ở giữa Arduino và điện trở gia nhiệt. Arduino có thể điều khiển điện trở gia nhiệt thông qua rơ-le. Nếu bạn chưa biết về rơ-le (bản đồ chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu về rơ-le trong Arduino - rơ-le

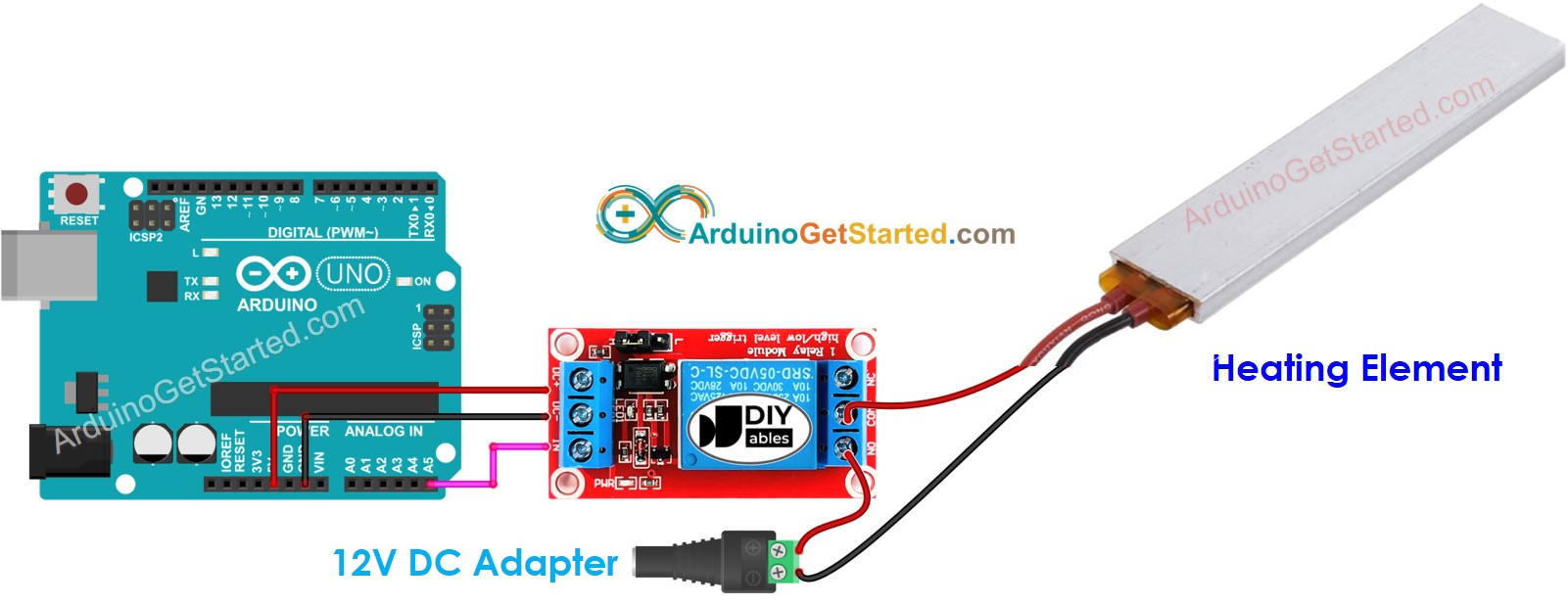

Sơ đồ đấu dây

sơ đồ đấu nối phần tử gia nhiệt cho Arduino

This image is created using Fritzing. Click to enlarge image

Mã Arduino

Đoạn mã dưới đây lặp lại việc bật điện trở gia nhiệt trong năm giây và tắt trong năm giây.

/* * Mã Arduino này được phát triển bởi newbiely.vn * Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/arduino/arduino-controls-heating-element */ // constants won't change const int RELAY_PIN = A5; // the Arduino pin, which connects to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin A5 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on heating element 5 seconds delay(5000); digitalWrite(RELAY_PIN, LOW); // turn off heating element 5 seconds delay(5000); }

Hướng dẫn từng bước

Kết nối Arduino với máy tính bằng cáp USB
Mở Arduino IDE, chọn bo mạch và cổng đúng
Sao chép mã ở trên và mở bằng Arduino IDE
Nhấp vào nút Tải lên trong Arduino IDE để tải mã lên cho Arduino
Kiểm tra nhiệt độ của phần tử gia nhiệt

Hãy cẩn thận. Nó có thể làm bạn bị bỏng và làm cháy cả ngôi nhà của bạn. Đây là một vấn đề nghiêm trọng, và chúng tôi muốn bạn được an toàn. Nếu bạn không chắc chắn tuyệt đối về những gì bạn đang làm, hãy tự làm điều có lợi cho bản thân và đừng chạm vào bất cứ thứ gì. Hỏi người có kinh nghiệm! Chúng tôi không chịu bất kỳ trách nhiệm nào về sự an toàn của bạn.

Giải thích mã nguồn

Bạn có thể tìm lời giải thích trong phần chú thích của mã Arduino ở trên.
