Arduino Rơ-le Cảm biến nước

Trong bài hướng dẫn này, chúng ta sẽ học cách sử dụng Arduino để kích hoạt một rơ-le khi nó phát hiện nước. Sau đó bạn có thể kết nối rơ-le với một máy bơm, hoặc một chuông báo động, còi để tạo ra cảnh báo nước.

Phần cứng cần chuẩn bị

1	×	Arduino Uno R3
1	×	USB 2.0 cable type A/B (for USB-A PC)
1	×	USB 2.0 cable type C/B (for USB-C PC)
1	×	Water level sensor
1	×	Relay
1	×	12V Power Adapter
1	×	DC Power Jack
1	×	dây jumper
1	×	(Tùy chọn) 12V Pump
1	×	(Tùy chọn) 12V Active Buzzer
1	×	(Khuyến nghị) Screw Terminal Block Shield for Arduino Uno
1	×	(Khuyến nghị) Breadboard Shield for Arduino Uno
1	×	(Khuyến nghị) Enclosure for Arduino Uno
1	×	(Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về cảm biến nước và rơ-le

Nếu bạn không biết về cảm biến nước và rơ le (bố trí chân, cách chúng hoạt động, cách lập trình ...), hãy tìm hiểu về chúng trong các hướng dẫn sau:

Arduino - Cảm biến nước hướng dẫn
Arduino - rơ-le hướng dẫn

Cách hoạt động

Arduino định kỳ đọc giá trị từ cảm biến nước. Nếu giá trị vượt quá ngưỡng đã được xác định trước, Arduino kích hoạt rơ-le; ngược lại, nó vô hiệu hóa rơ-le.

Sơ đồ đấu dây

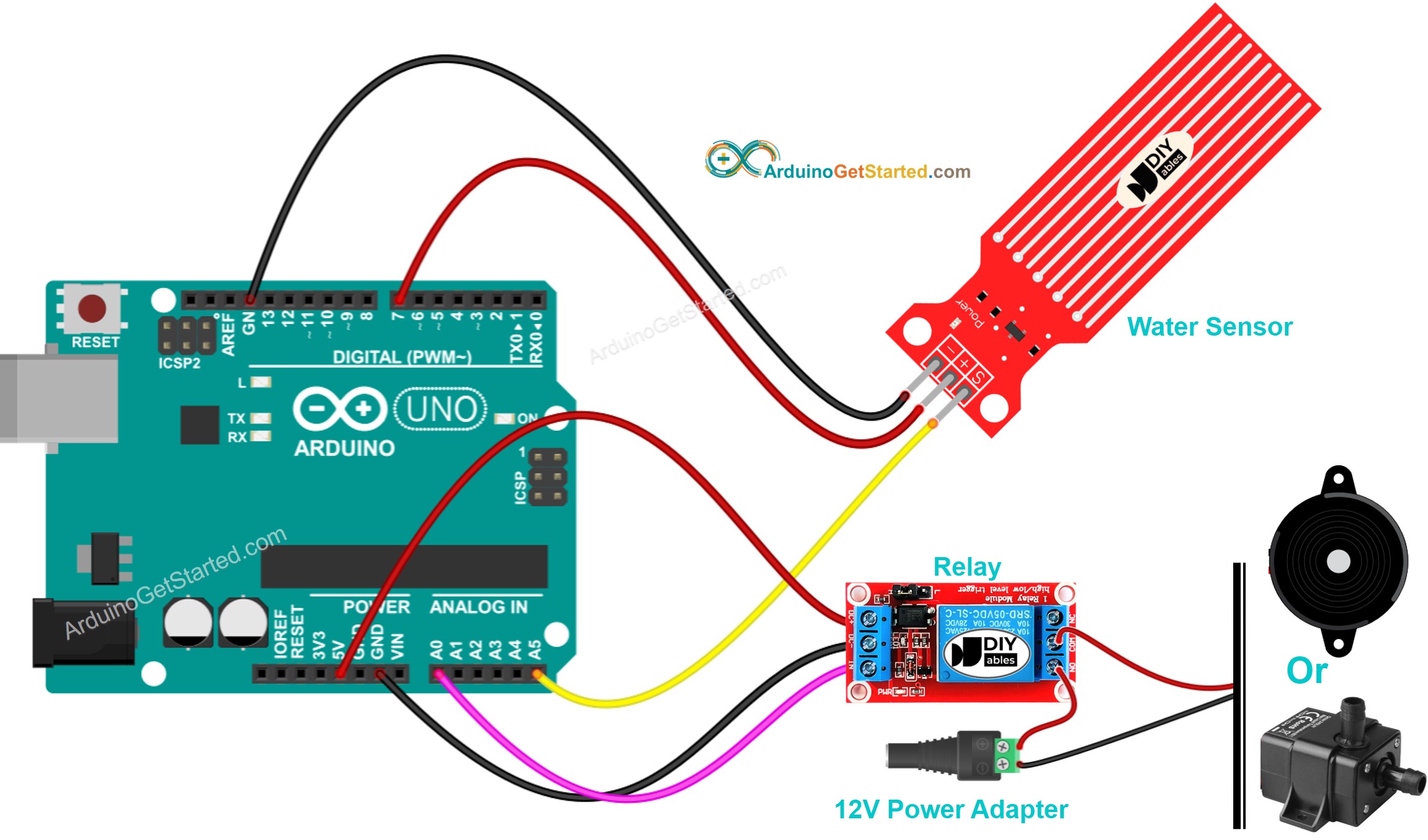

sơ đồ nối mạch Arduino điều khiển rơ-le bằng cảm biến nước

This image is created using Fritzing. Click to enlarge image

Mã Arduino

/* * Mã Arduino này được phát triển bởi newbiely.vn * Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/arduino/arduino-water-sensor-relay */ #define RELAY_PIN A0 // The Arduino pin that connects to the relay #define POWER_PIN 7 // The Arduino pin that provides the power to the water sensor #define SIGNAL_PIN A5 // The Arduino pin that reads the value from the water sensor #define THRESHOLD 500 // The threshold for water detectiion void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); // configure D2 pin as an OUTPUT pinMode(POWER_PIN, OUTPUT); // configure D7 pin as an OUTPUT digitalWrite(POWER_PIN, LOW); // turn the water sensor OFF digitalWrite(RELAY_PIN, LOW); // dectivates relay } void loop() { digitalWrite(POWER_PIN, HIGH); // turn the water sensor's power ON delay(10); // wait 10 milliseconds int value = analogRead(SIGNAL_PIN); // read the analog value from sensor digitalWrite(POWER_PIN, LOW); // turn the water sensor's power OFF if (value > THRESHOLD) { Serial.print("The water is detected"); digitalWrite(RELAY_PIN, HIGH); // activates relay } else { digitalWrite(RELAY_PIN, LOW); // dectivates relay } delay(1000); }

Hướng dẫn từng bước

Kết nối Arduino với máy tính bằng cáp USB
Mở Arduino IDE, chọn board và cổng phù hợp
Sao chép mã phía trên và mở bằng Arduino IDE
Cập nhật giá trị của THRESHOLD trong mã để phù hợp với ứng dụng của bạn
Nhấn nút Tải lên trên Arduino IDE để tải mã lên Arduino

Nhúng cảm biến nước vào nước
Xem trạng thái của rơ-le

Giải thích mã nguồn

Đọc lời giải thích từng dòng trong các chú thích của mã nguồn!
