Arduino Cảm biến mưa Động cơ servo
Chúng ta sẽ học:
- Nếu mưa được phát hiện, quay động cơ servo về 90 độ
- Nếu mưa không được phát hiện, quay động cơ servo về 0 độ
Phần cứng cần chuẩn bị
| 1 | × | Arduino Uno R3 | ||
| 1 | × | USB 2.0 cable type A/B (for USB-A PC) | ||
| 1 | × | USB 2.0 cable type C/B (for USB-C PC) | ||
| 1 | × | cảm biến mưa | ||
| 1 | × | động cơ servo | ||
| 1 | × | dây jumper | ||
| 1 | × | (Khuyến nghị) Screw Terminal Block Shield for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Breadboard Shield for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Enclosure for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO |
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | ||
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về động cơ servo và cảm biến mưa
Nếu bạn chưa biết về động cơ servo và cảm biến mưa (bố trí chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu chúng trong các bài hướng dẫn sau:
Sơ đồ đấu dây

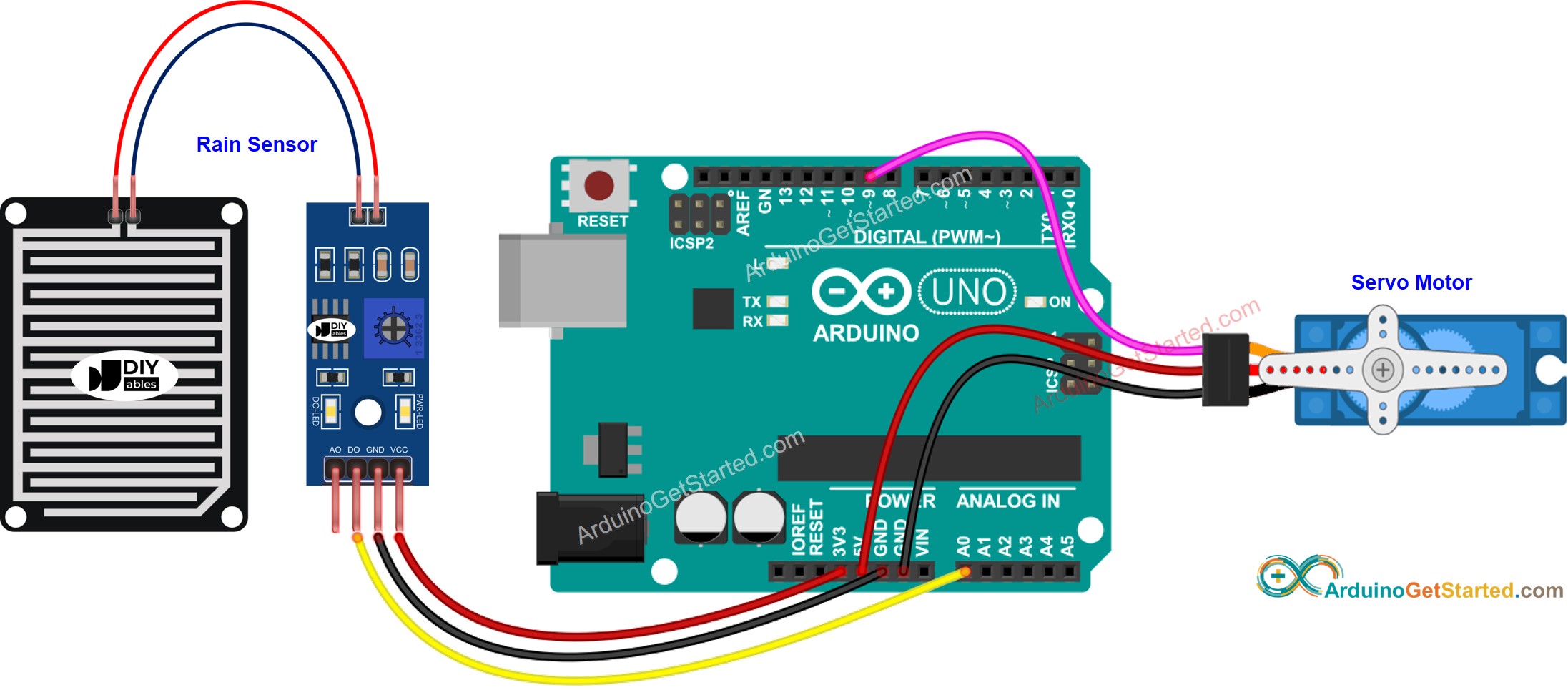

This image is created using Fritzing. Click to enlarge image
Mã Arduino - Cảm biến mưa điều khiển động cơ Servo
/*
* Mã Arduino này được phát triển bởi newbiely.vn
* Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/arduino/arduino-rain-sensor-servo-motor
*/
#include <Servo.h>
#define RAIN_SENSOR_PIN A0 // Arduino pin connected to rain sensor's pin
#define SERVO_PIN 9 // Arduino pin connected to servo motor's pin
Servo servo; // create servo object to control a servo
// variables will change:
int angle = 0; // the current angle of servo motor
int prev_rain_state; // the previous state of rain sensor
int rain_state; // the current state of rain sensor
void setup() {
Serial.begin(9600); // initialize serial
pinMode(RAIN_SENSOR_PIN, INPUT); // set arduino pin to input mode
servo.attach(SERVO_PIN); // attaches the servo on pin 9 to the servo object
servo.write(angle);
rain_state = digitalRead(RAIN_SENSOR_PIN);
}
void loop() {
prev_rain_state = rain_state; // save the last state
rain_state = digitalRead(RAIN_SENSOR_PIN); // read new state
if (rain_state == LOW && prev_rain_state == HIGH) { // pin state change: LOW -> HIGH
Serial.println("Rain detected!");
servo.write(90);
}
else
if (rain_state == HIGH && prev_rain_state == LOW) { // pin state change: HIGH -> LOW
Serial.println("Rain stopped!");
servo.write(0);
}
}
Hướng dẫn từng bước
- Kết nối Arduino với PC bằng cáp USB
- Mở Arduino IDE, chọn board và cổng đúng
- Sao chép mã ở trên và mở bằng Arduino IDE
- Nhấn Upload nút trên Arduino IDE để tải mã lên Arduino
- Giơ tay trước cảm biến
- Xem sự thay đổi của động cơ servo
