Arduino cảm biến DHT11 màn hình LCD

Chúng ta sẽ học cách lập trình Arduino để đọc nhiệt độ và độ ẩm từ mô-đun DHT11 và hiển thị chúng trên LCD I2C.

Phần cứng cần chuẩn bị

1	×	Arduino Uno R3
1	×	USB 2.0 cable type A/B (for USB-A PC)
1	×	USB 2.0 cable type C/B (for USB-C PC)
1	×	LCD I2C
1	×	DHT11 Temperature Humidity Sensor Module
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Block Shield for Arduino Uno
1	×	(Khuyến nghị) Breadboard Shield for Arduino Uno
1	×	(Khuyến nghị) Enclosure for Arduino Uno
1	×	(Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về DHT11 và LCD

Nếu bạn chưa biết về cảm biến DHT11 và màn hình LCD (bố trí chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu về chúng trong các bài hướng dẫn dưới đây:

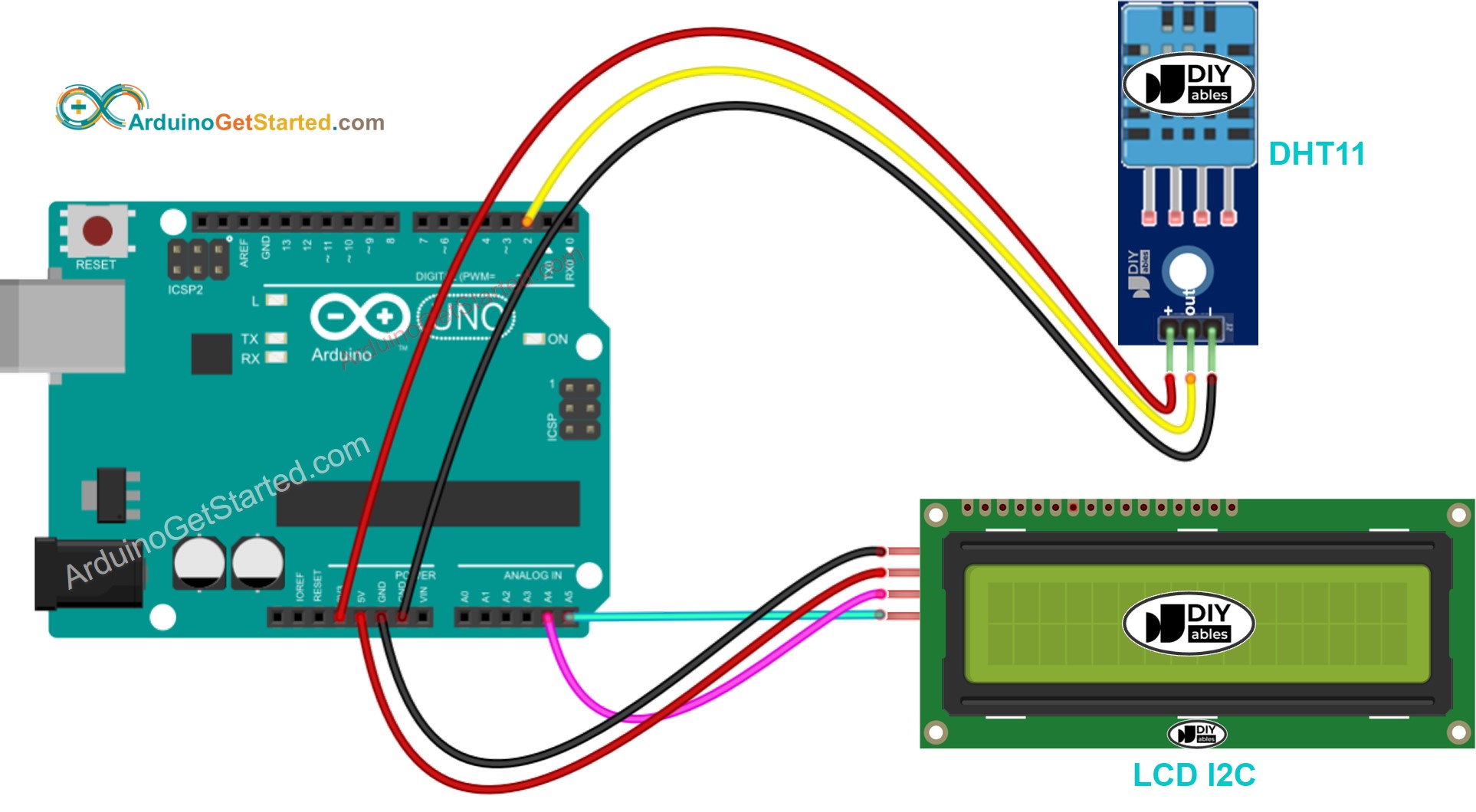

Sơ đồ đấu dây

This image is created using Fritzing. Click to enlarge image

Mã Arduino - Cảm biến DHT11 - Màn hình LCD I2C

/* * Mã Arduino này được phát triển bởi newbiely.vn * Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/arduino/arduino-dht11-lcd */ #include <LiquidCrystal_I2C.h> #include <DHT.h> #define DHT11_PIN 2 LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht11(DHT11_PIN, DHT11); void setup() { dht11.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { delay(2000); // wait a few seconds between measurements float humi = dht11.readHumidity(); // read humidity float tempC = dht11.readTemperature(); // read temperature lcd.clear(); // check if any reads failed if (isnan(humi) || isnan(tempC)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // start to print at the first row lcd.print("Temp: "); lcd.print(tempC); // print the temperature lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Humi: "); lcd.print(humi); // print the humidity lcd.print("%"); } }

※ Lưu ý:

Địa chỉ I2C của LCD có thể khác nhau tùy theo nhà sản xuất. Trong mã nguồn, chúng tôi đã sử dụng 0x27 được chỉ định bởi nhà sản xuất DIYables.

Hướng dẫn từng bước

Kết nối Arduino với máy tính bằng cáp USB
Mở Arduino IDE, chọn board và cổng đúng
Chuyển đến biểu tượng Thư viện ở thanh bên trái của Arduino IDE.

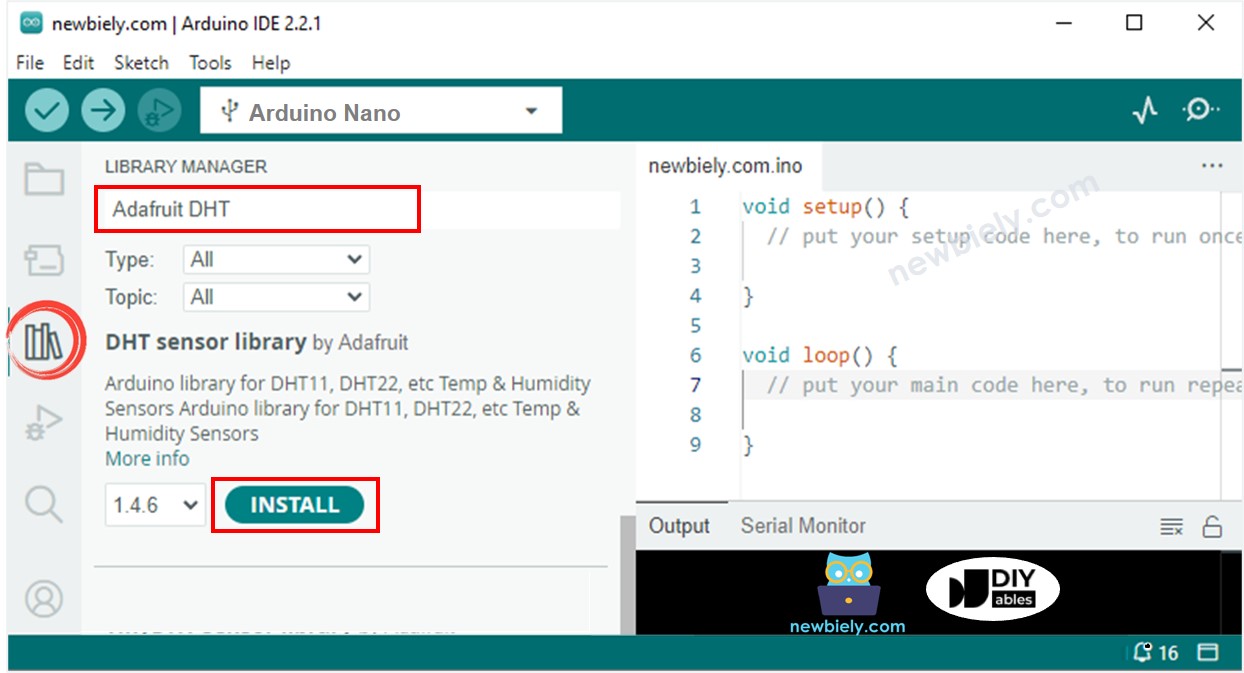

Tìm kiếm “DHT”, sau đó tìm thư viện cảm biến DHT của Adafruit
Nhấn nút Cài đặt để cài đặt thư viện.

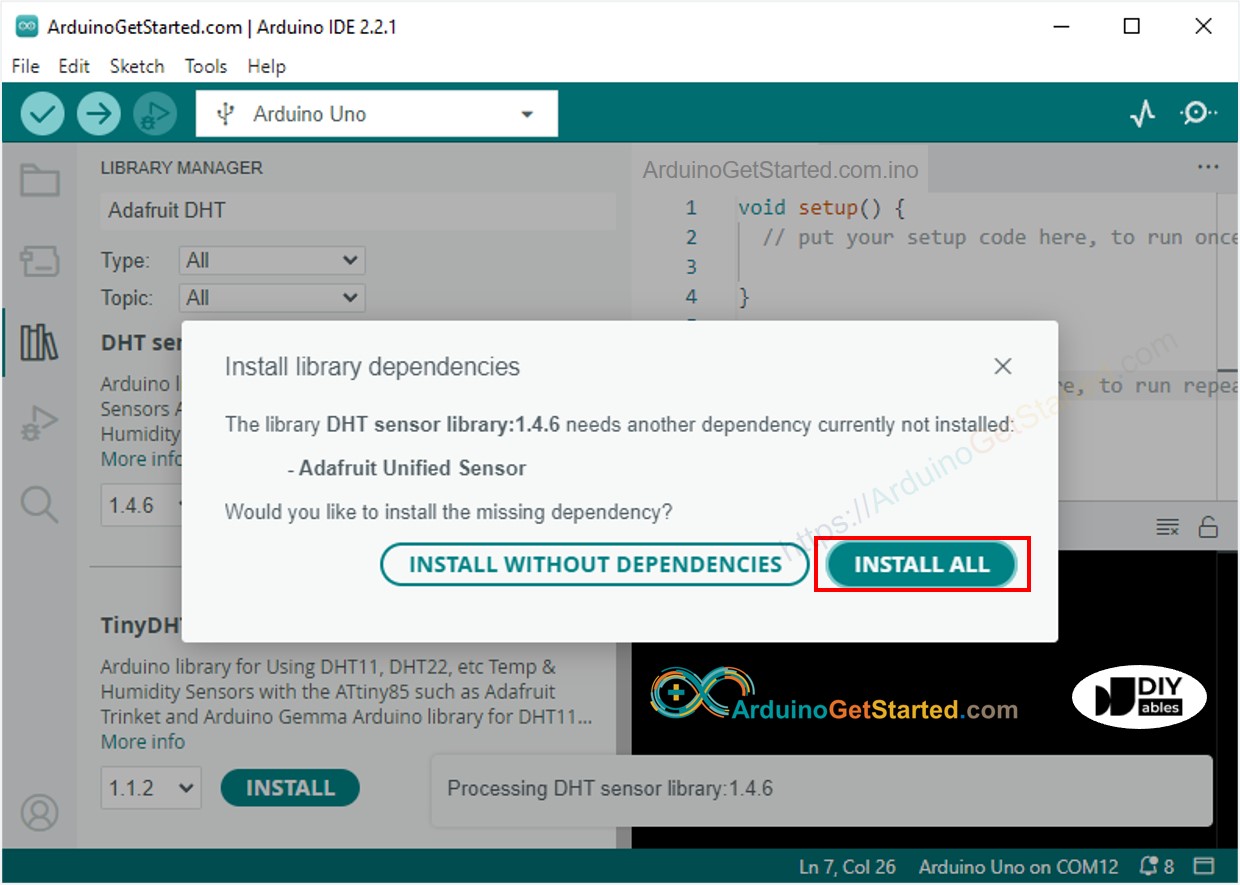

Bạn sẽ được yêu cầu cài đặt một số phụ thuộc thư viện khác.
Nhấp vào nút Cài đặt tất cả để cài đặt tất cả các phụ thuộc thư viện.

thư viện cảm biến thống nhất adafruit cho Arduino

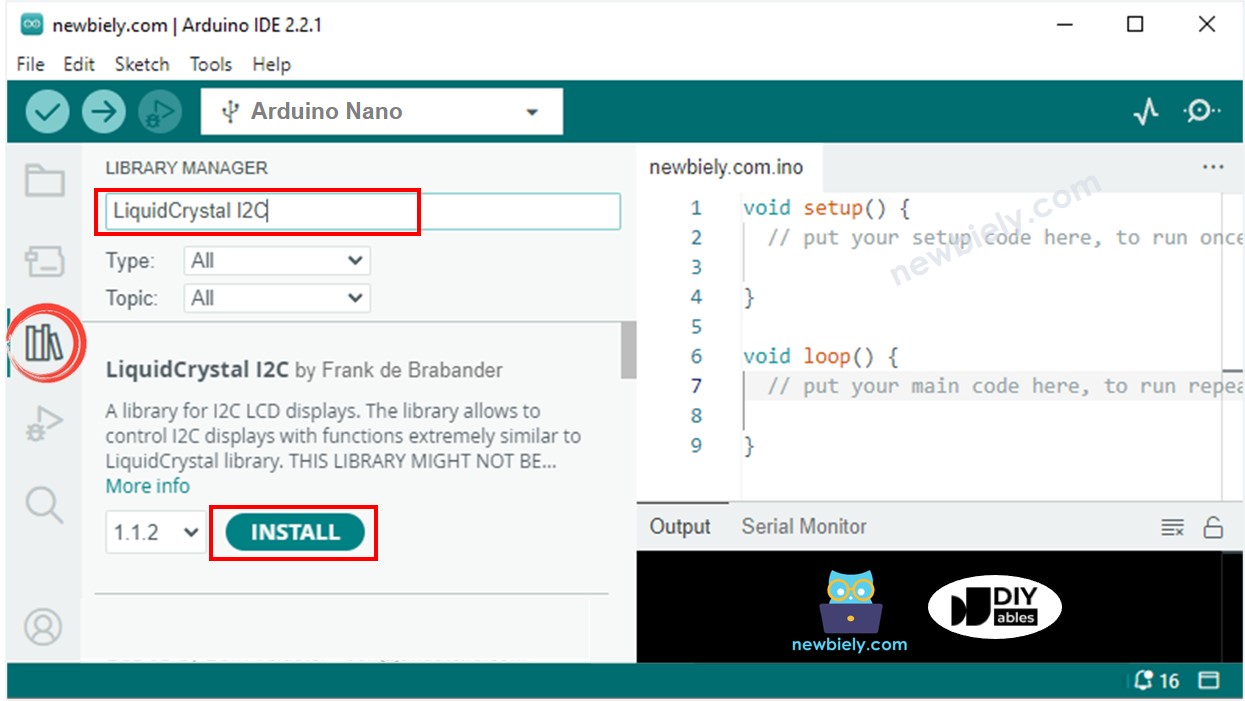

Tìm kiếm “LiquidCrystal I2C”, sau đó tìm thư viện LiquidCrystal_I2C của Frank de Brabander
Nhấp nút Cài đặt để cài đặt thư viện LiquidCrystal_I2C.

Sao chép mã ở trên và mở bằng Arduino IDE
Nhấn nút Tải lên trên Arduino IDE để tải mã lên Arduino
Làm cho môi trường xung quanh cảm biến nóng hơn hoặc lạnh hơn

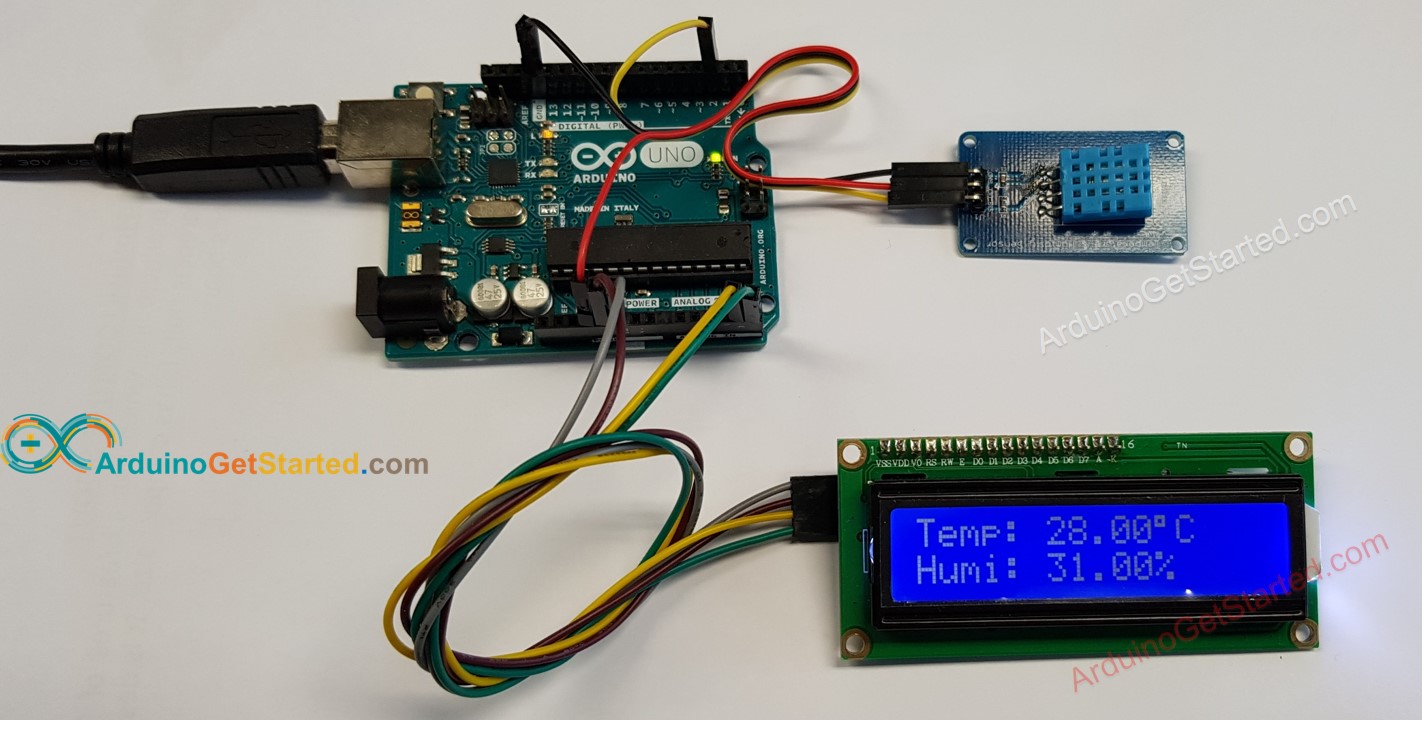

Xem kết quả trên LCD

This image is created using Fritzing. Click to enlarge image

Nếu màn hình LCD không hiển thị gì, hãy xem Xử lý sự cố trên LCD I2C
