Arduino Bàn phím Tiếng bíp

Trong bài hướng dẫn này, chúng ta sẽ học cách sử dụng Arduino và buzzer Piezo để phát ra một âm bíp mỗi khi một phím trên bàn phím được nhấn.

Phần cứng cần chuẩn bị

1	×	Arduino Uno R3
1	×	USB 2.0 cable type A/B (for USB-A PC)
1	×	USB 2.0 cable type C/B (for USB-C PC)
1	×	Bàn phím ma trận 3x4 and 4x4 Kit
1	×	3-24V Active Piezo Buzzer
1	×	Active Piezo Buzzer Module
1	×	Passive Piezo Buzzer Module
1	×	breadboard
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Block Shield for Arduino Uno
1	×	(Khuyến nghị) Breadboard Shield for Arduino Uno
1	×	(Khuyến nghị) Enclosure for Arduino Uno
1	×	(Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Bàn phím và Còi Piezo

Nếu bạn chưa biết về bàn phím số và Piezo Buzzer (bố trí chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu về chúng trong các bài hướng dẫn sau:

Thư viện ezBuzzer được thiết kế cho buzzer có thể beep hoặc phát giai điệu mà không làm gián đoạn mã khác.

Vui lòng lưu ý rằng hướng dẫn này sử dụng buzzer 3-5V, nhưng bạn có thể điều chỉnh nó cho buzzer 12V. Bạn có thể tìm hiểu về Arduino - Chuông điện

Sơ đồ đấu dây

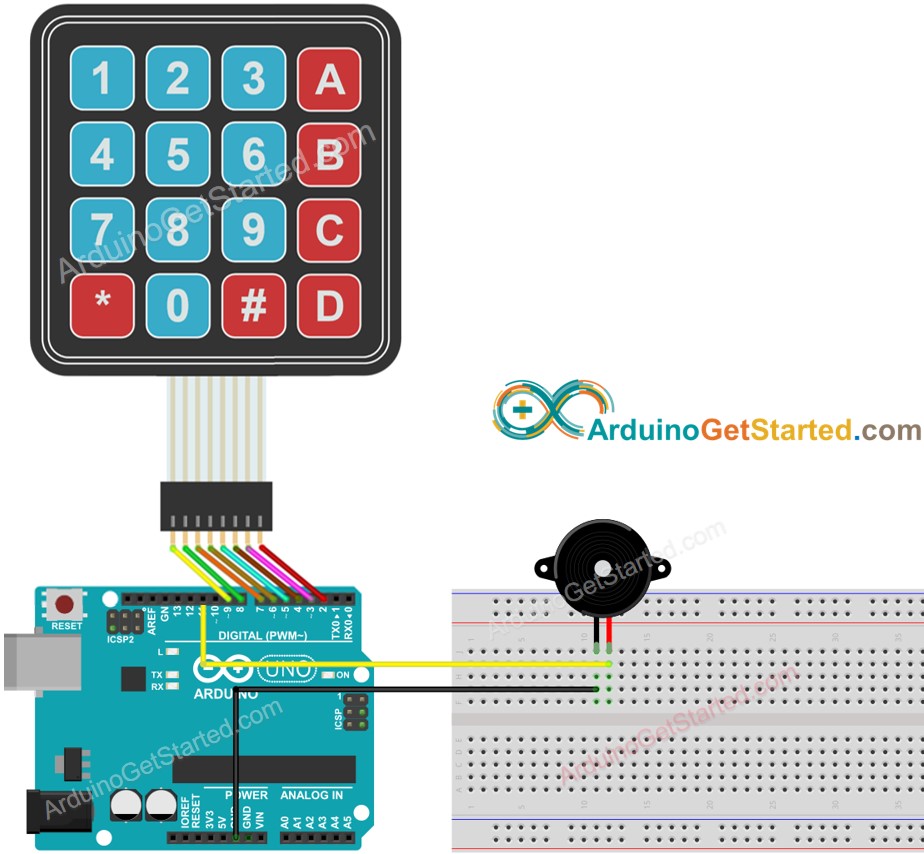

sơ đồ nối dây bàn phím Arduino với buzzer piezo

This image is created using Fritzing. Click to enlarge image

Mã Arduino

/* * Mã Arduino này được phát triển bởi newbiely.vn * Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/arduino/arduino-keypad-beep */ #include <Keypad.h> #include <ezBuzzer.h> const int BUZZER_PIN = 11; const int ROW_NUM = 4; // four rows const int COLUMN_NUM = 4; // four columns char keys[ROW_NUM][COLUMN_NUM] = { {'1', '2', '3', 'A'}, {'4', '5', '6', 'B'}, {'7', '8', '9', 'C'}, {'*', '0', '#', 'D'} }; byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; // connect to the row pinouts of the keypad byte pin_column[COLUMN_NUM] = {5, 4, 3, 2}; // connect to the column pinouts of the keypad Keypad keypad = Keypad(makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM ); ezBuzzer buzzer(BUZZER_PIN); // create ezBuzzer object that attach to a pin; void setup() { Serial.begin(9600); } void loop() { buzzer.loop(); // MUST call the buzzer.loop() function in loop() char key = keypad.getKey(); if (key) { Serial.print(key); // prints key to serial monitor buzzer.beep(100); // generates a 100ms beep } }

Hướng dẫn từng bước

Kết nối Arduino với máy tính bằng cáp USB
Mở Arduino IDE, chọn board và cổng đúng
Điều hướng đến biểu tượng Thư viện ở thanh bên trái của Arduino IDE.

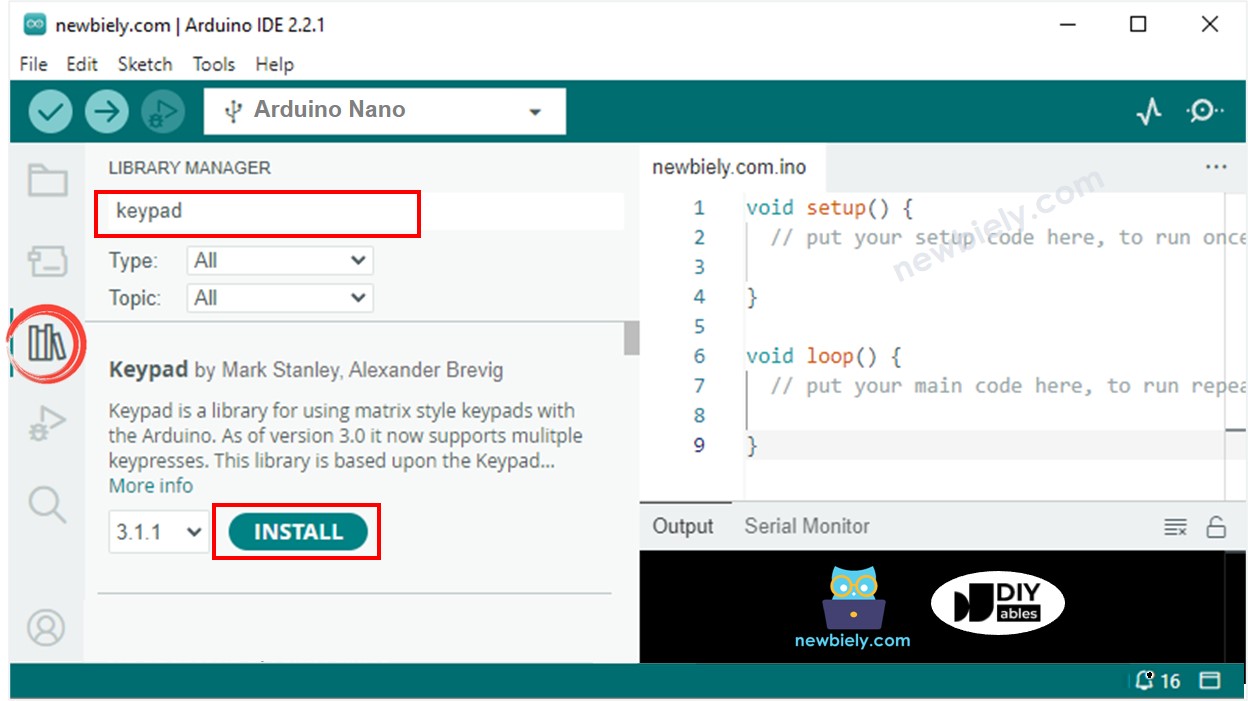

Tìm kiếm “keypad”, sau đó tìm thư viện keypad bởi Mark Stanley, Alexander Brevig
Nhấp vào nút Cài đặt để cài đặt thư viện keypad.

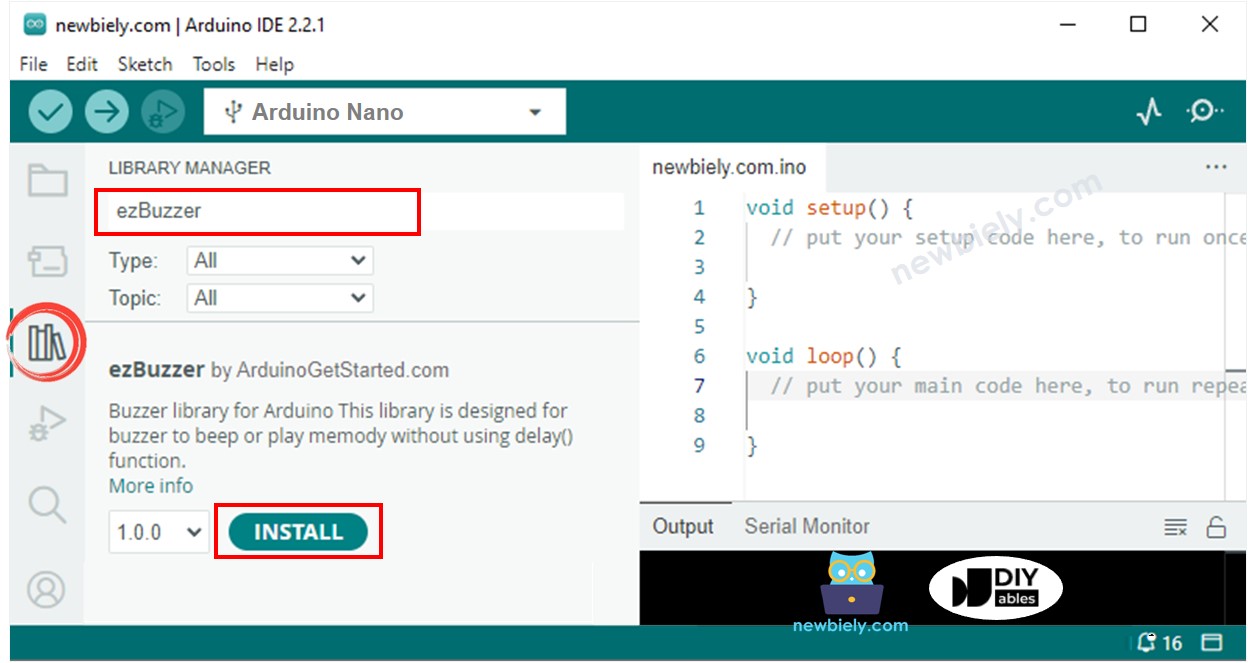

Tìm kiếm “ezBuzzer”, sau đó tìm thư viện buzzer của ArduinoGetStarted
Nhấn nút Install để cài đặt thư viện ezBuzzer.

Sao chép mã ở phía trên và mở bằng Arduino IDE
Nhấn nút Tải lên trên Arduino IDE để tải mã lên Arduino

Nhấn một vài phím trên bàn phím ma trận
Nghe tiếng bíp và xem kết quả trong Trình theo dõi nối tiếp

Giải thích mã nguồn

Đọc lời giải thích từng dòng trong các dòng chú thích của mã nguồn!
