Arduino Màn hình LCD 20x4

Trong hướng dẫn Arduino LCD 20x4 I2C này, chúng ta sẽ học cách kết nối LCD 20x4 (Màn hình LCD tinh thể lỏng) với bo mạch Arduino thông qua giao diện I2C.

Phần cứng cần chuẩn bị

1	×	Arduino Uno R3
1	×	USB 2.0 cable type A/B (for USB-A PC)
1	×	USB 2.0 cable type C/B (for USB-C PC)
1	×	LCD 20x4
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Block Shield for Arduino Uno
1	×	(Khuyến nghị) Breadboard Shield for Arduino Uno
1	×	(Khuyến nghị) Enclosure for Arduino Uno
1	×	(Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về LCD I2C 20×4

Bố trí chân

LCD 20x4 I2C sử dụng giao diện I2C, nên nó có 4 chân:

GND pin: cần được kết nối với GND (0V).
VCC pin: nguồn cấp cho LCD, cần được kết nối với VCC (5V).
SDA pin: tín hiệu dữ liệu I2C
SCL pin: tín hiệu đồng hồ I2C

Tọa độ LCD

LCD I2C 20x4 có 20 cột và 4 hàng. Các cột và hàng được đánh số từ 0.

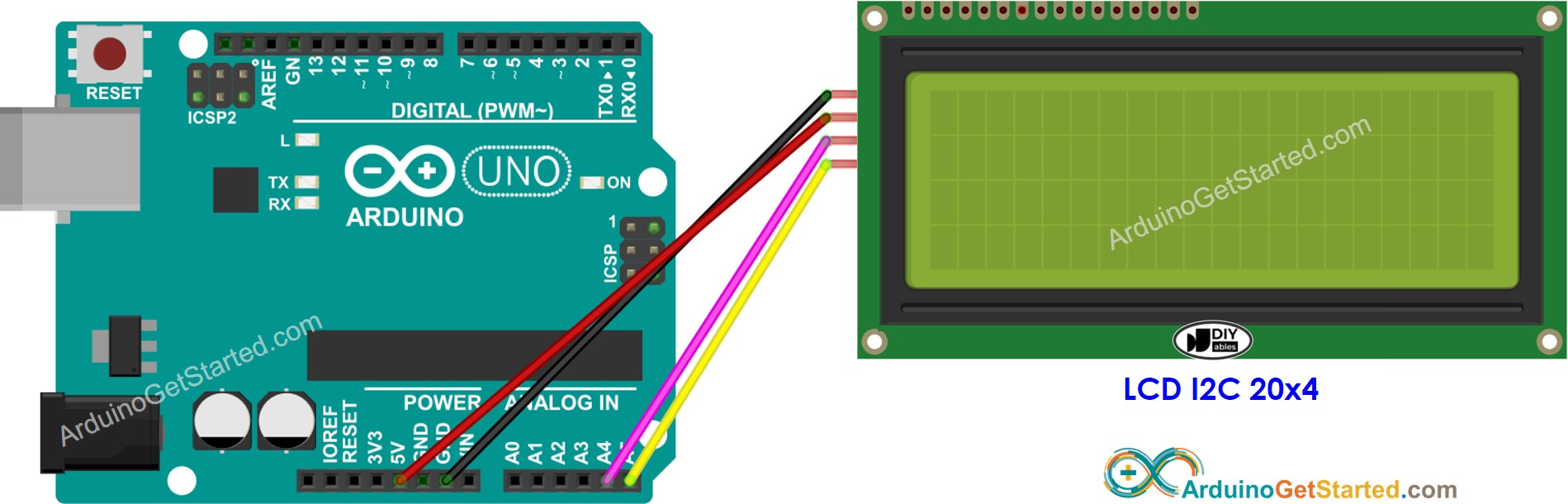

Sơ đồ đấu dây

This image is created using Fritzing. Click to enlarge image

LCD I2C	Arduino Uno, Nano	Arduino Mega
Vin	5V	5V
GND	GND	GND
SDA	A4	20
SCL	A5	21

Cách Lập Trình cho LCD I2C

Nhờ thư viện LiquidCrystal_I2C, việc sử dụng LCD dễ như ăn bánh.

Bao gồm thư viện:

#include <LiquidCrystal_I2C.h> // Library for LCD

Khai báo một đối tượng LiquidCrystal_I2C với địa chỉ I2C, số cột, số hàng:

LiquidCrystal_I2C lcd(0x27, 20, 4); // I2C address 0x27, 20 column and 4 rows

Khởi tạo màn hình LCD.

lcd.init(); //initialize the lcd lcd.backlight(); //open the backlight

Di chuyển con trỏ đến vị trí mong muốn (column_index, row_index)

lcd.setCursor(column_index, row_index);

Hiển thị một thông điệp lên màn hình LCD.

lcd.print("Hello World!");

※ Lưu ý:

Địa chỉ I2C của LCD có thể khác nhau tùy theo nhà sản xuất. Trong mã, chúng tôi đã sử dụng 0x27 được chỉ định bởi nhà sản xuất DIYables.

Mã Arduino

/* * Mã Arduino này được phát triển bởi newbiely.vn * Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/arduino/arduino-lcd-20x4 */ #include <LiquidCrystal_I2C.h> LiquidCrystal_I2C lcd(0x27, 20, 4); // I2C address 0x27, 20 column and 4 rows void setup() { lcd.init(); // initialize the lcd lcd.backlight(); lcd.setCursor(0, 0); // move cursor the first row lcd.print("LCD 20x4"); // print message at the first row lcd.setCursor(0, 1); // move cursor to the second row lcd.print("I2C Address: 0x27"); // print message at the second row lcd.setCursor(0, 2); // move cursor to the third row lcd.print("DIYables"); // print message at the third row lcd.setCursor(0, 3); // move cursor to the fourth row lcd.print("www.diyables.io"); // print message the fourth row } void loop() { }

Hướng dẫn từng bước

Đi tới biểu tượng Thư viện ở thanh bên trái của Arduino IDE.
Tìm kiếm "LiquidCrystal I2C", sau đó tìm thư viện LiquidCrystal_I2C của Frank de Brabander
Nhấn nút Cài đặt để cài đặt thư viện LiquidCrystal_I2C.

Sao chép mã ở phía trên và mở bằng Arduino IDE.
Nhấp vào nút Tải lên trên Arduino IDE để tải mã lên Arduino.

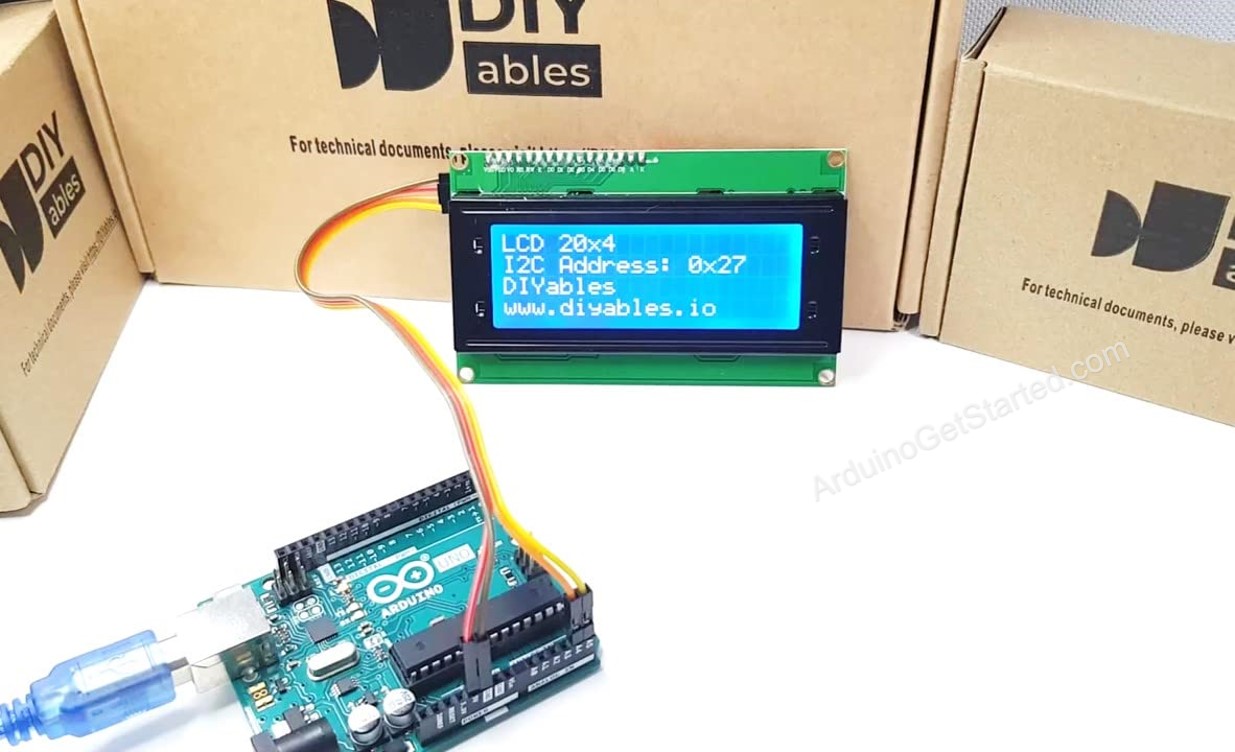

Xem kết quả trên màn hình LCD.

Thử chỉnh sửa văn bản và vị trí
