Arduino Cảm biến cửa rơ-le

Chúng ta sẽ học cách làm thế nào:

Bật rơ-le khi cửa đang mở.
Tắt rơ-le khi cửa đóng.

Chúng ta sẽ học cách bật/tắt rơ-le mỗi khi cửa đóng trong bài hướng dẫn Arduino - Cảm biến cửa và rơ-le bật/tắt.

Bằng cách kết nối rơ-le với bóng đèn, dải đèn LED, động cơ hoặc thiết bị truyền động... Chúng ta có thể sử dụng cảm biến cửa để điều khiển bóng đèn, dải đèn LED, động cơ hoặc thiết bị truyền động...

Phần cứng cần chuẩn bị

1	×	Arduino Uno R3
1	×	USB 2.0 cable type A/B (for USB-A PC)
1	×	USB 2.0 cable type C/B (for USB-C PC)
1	×	cảm biến cửa
1	×	Relay
1	×	dây jumper
1	×	(Tùy chọn) Solenoid Lock
1	×	(Tùy chọn) 12V Power Adapter
1	×	(Tùy chọn) DC Power Jack
1	×	(Khuyến nghị) Screw Terminal Block Shield for Arduino Uno
1	×	(Khuyến nghị) Breadboard Shield for Arduino Uno
1	×	(Khuyến nghị) Enclosure for Arduino Uno
1	×	(Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về rơ-le và cảm biến cửa

Nếu bạn chưa biết về rơ-le và cảm biến cửa (bố trí chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu về chúng trong các hướng dẫn sau:

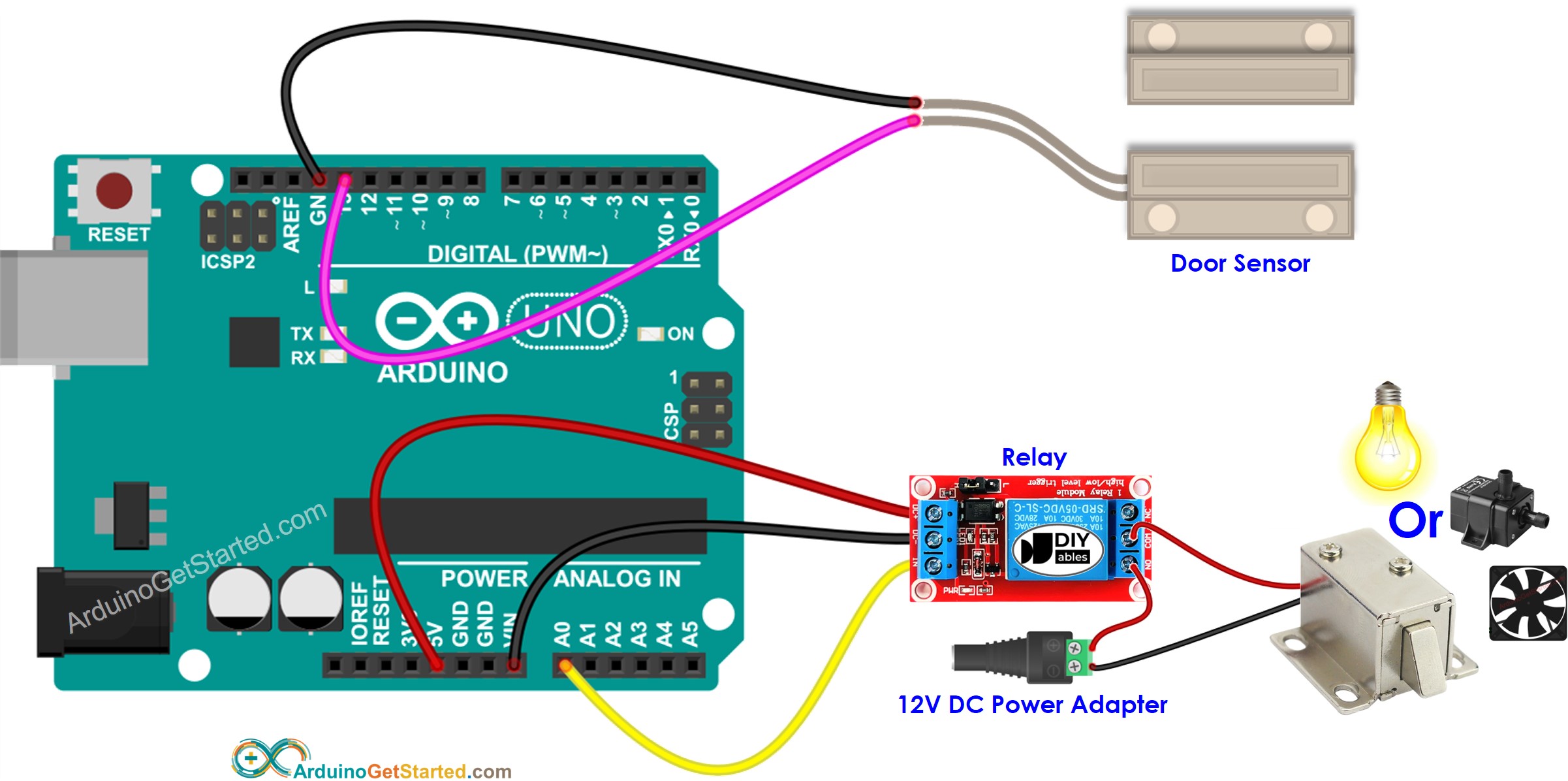

Sơ đồ đấu dây

sơ đồ đấu nối rơ-le cho cảm biến cửa Arduino

This image is created using Fritzing. Click to enlarge image

Mã nguồn Arduino

/* * Mã Arduino này được phát triển bởi newbiely.vn * Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/arduino/arduino-door-sensor-relay */ const int DOOR_SENSOR_PIN = 13; // Arduino pin connected to door sensor's pin const int RELAY_PIN = 3; // Arduino pin connected to the IN pin of relay int doorState; void setup() { Serial.begin(9600); // initialize serial pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set arduino pin to input pull-up mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { doorState = digitalRead(DOOR_SENSOR_PIN); // read state if (doorState == HIGH) { Serial.println("The door is open"); digitalWrite(RELAY_PIN, HIGH); // turn on relay } else { Serial.println("The door is closed"); digitalWrite(RELAY_PIN, LOW); // turn off relay } }

Hướng dẫn từng bước

Kết nối Arduino với PC qua cáp USB
Mở Arduino IDE, chọn board và cổng đúng
Sao chép đoạn mã ở trên và mở bằng Arduino IDE
Nhấn nút Tải lên trên Arduino IDE để tải mã lên Arduino

Đưa nam châm lại gần công tắc reed và sau đó di chuyển nó ra xa công tắc reed.
Xem sự thay đổi trạng thái của rơ-le.

Giải thích mã nguồn

Đọc giải thích theo từng dòng trong các dòng chú thích của mã nguồn!
