Arduino Chuông báo động

Trong bài hướng dẫn này, chúng ta sẽ học cách lập trình Arduino để điều khiển còi báo động nhằm phát ra âm thanh cảnh báo và/hoặc ánh sáng.

Phần cứng cần chuẩn bị

1	×	Arduino Uno R3
1	×	USB 2.0 cable type A/B (for USB-A PC)
1	×	USB 2.0 cable type C/B (for USB-C PC)
1	×	Relay
1	×	12V Alarm Siren Horn
1	×	12V Power Adapter
1	×	DC Power Jack
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Block Shield for Arduino Uno
1	×	(Khuyến nghị) Breadboard Shield for Arduino Uno
1	×	(Khuyến nghị) Enclosure for Arduino Uno
1	×	(Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Siren

Tùy thuộc vào nhà sản xuất, một chuông báo động có thể phát ra tiếng ồn lớn hoặc đèn cảnh báo, làm cho nó phù hợp với hệ thống báo động. Nó cũng có sẵn ở nhiều mức điện áp hoạt động. Bài hướng dẫn này sẽ sử dụng một chuông báo động 12V, và các mức điện áp khác sẽ tương tự.

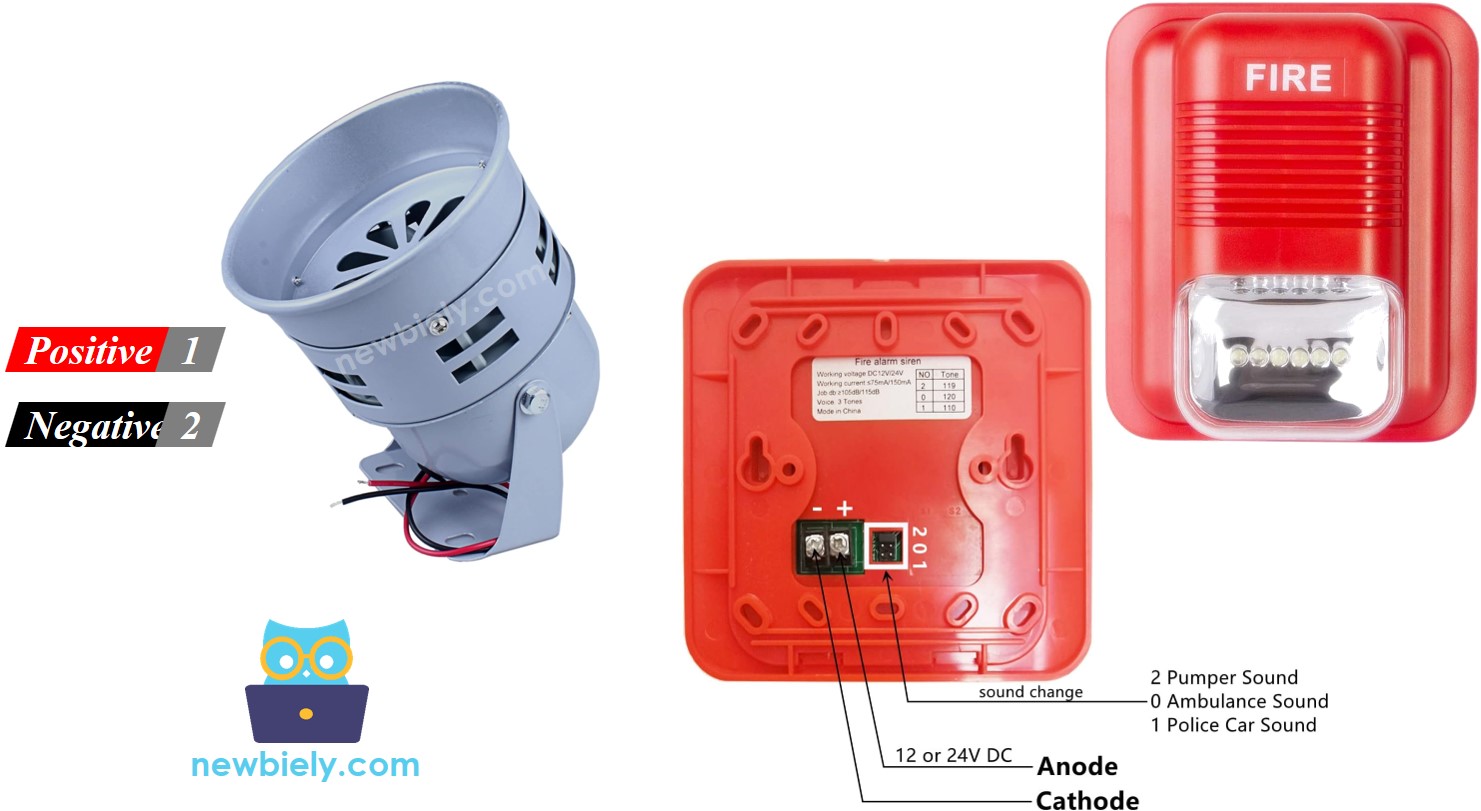

Bố trí chân

Chuông báo động 12V thường có hai chân:

Chân âm (-) (đen): cần được kết nối với GND của nguồn DC
Chân dương (+) (đỏ): cần được kết nối với nguồn DC 12V

Cách điều khiển còi báo động

Nếu chuông báo động 12V được cấp nguồn từ nguồn 12V, nó sẽ phát âm thanh và/hoặc đèn cảnh báo. Để điều khiển chuông báo động 12V, ta cần dùng một rơ-le ở giữa Arduino và chuông 12V. Arduino có thể điều khiển chuông 12V thông qua rơ-le. Nếu bạn chưa biết về rơ-le (cấu hình chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu về rơ-le trong Arduino - rơ-le

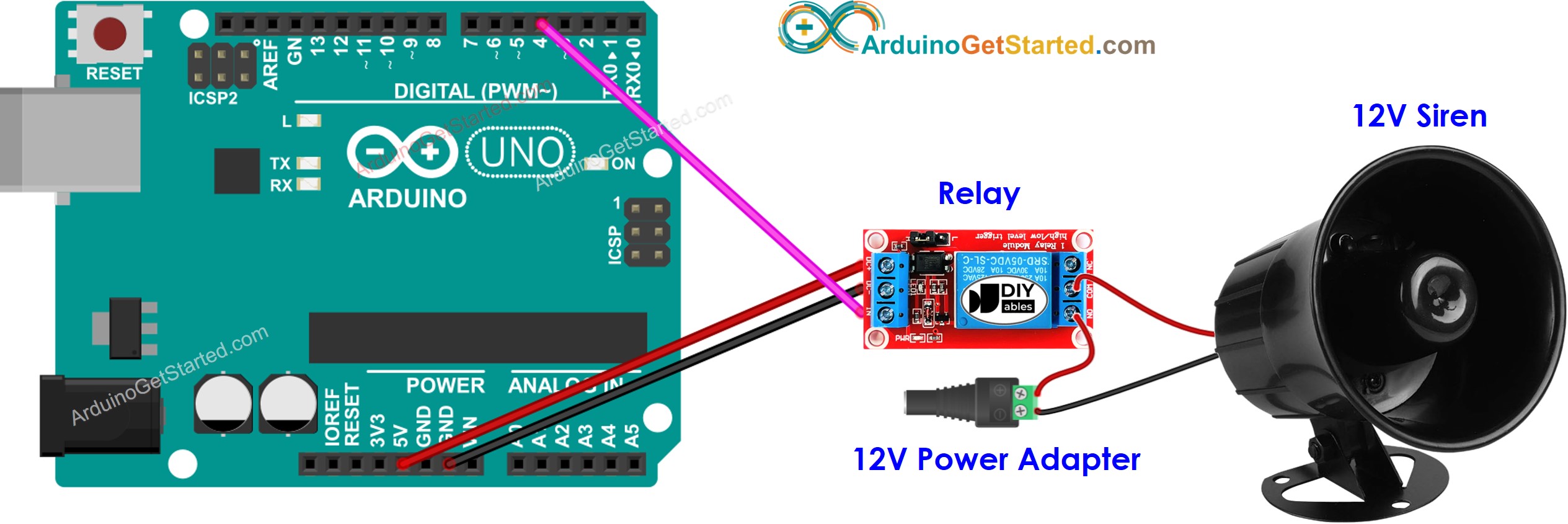

Sơ đồ đấu dây

This image is created using Fritzing. Click to enlarge image

Mã Arduino

Đoạn mã dưới đây lặp lại việc bật còi báo động 12V trong hai giây và tắt trong bốn giây.

/* * Mã Arduino này được phát triển bởi newbiely.vn * Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/arduino/arduino-siren */ #define RELAY_PIN 4 // the Arduino pin that controls the siren via relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D4 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on siren 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // turn off siren 5 seconds delay(4000); }

Hướng dẫn từng bước

Kết nối Arduino với PC qua cáp USB
Mở Arduino IDE, chọn board và cổng phù hợp
Sao chép mã ở trên và mở bằng Arduino IDE
Nút Tải lên trên Arduino IDE để tải mã lên Arduino
Kiểm tra trạng thái của còi báo động

Giải thích mã nguồn

Bạn có thể tìm thấy lời giải thích trong các dòng chú thích của mã Arduino ở trên.
