Arduino DHT11 OLED
Trong hướng dẫn này, chúng ta sẽ học cách đọc nhiệt độ và độ ẩm từ mô-đun DHT11 và hiển thị chúng lên màn hình OLED.
Phần cứng cần chuẩn bị
| 1 | × | Arduino Uno R3 | ||
| 1 | × | USB 2.0 cable type A/B (for USB-A PC) | ||
| 1 | × | USB 2.0 cable type C/B (for USB-C PC) | ||
| 1 | × | SSD1306 I2C OLED Display 128x64 | ||
| 1 | × | SSD1306 I2C OLED Display 128x32 | ||
| 1 | × | DHT11 Temperature Humidity Sensor Module | ||
| 1 | × | dây jumper | ||
| 1 | × | (Khuyến nghị) Screw Terminal Block Shield for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Breadboard Shield for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Enclosure for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO |
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | ||
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về màn hình OLED, Cảm biến Nhiệt độ và Độ ẩm DHT11
Nếu bạn chưa biết về màn hình OLED và cảm biến nhiệt độ - độ ẩm DHT11 (bố trí các chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu chúng trong các bài hướng dẫn sau:
- Arduino - OLED hướng dẫn
- Arduino - DHT11 hướng dẫn
Sơ đồ đấu dây

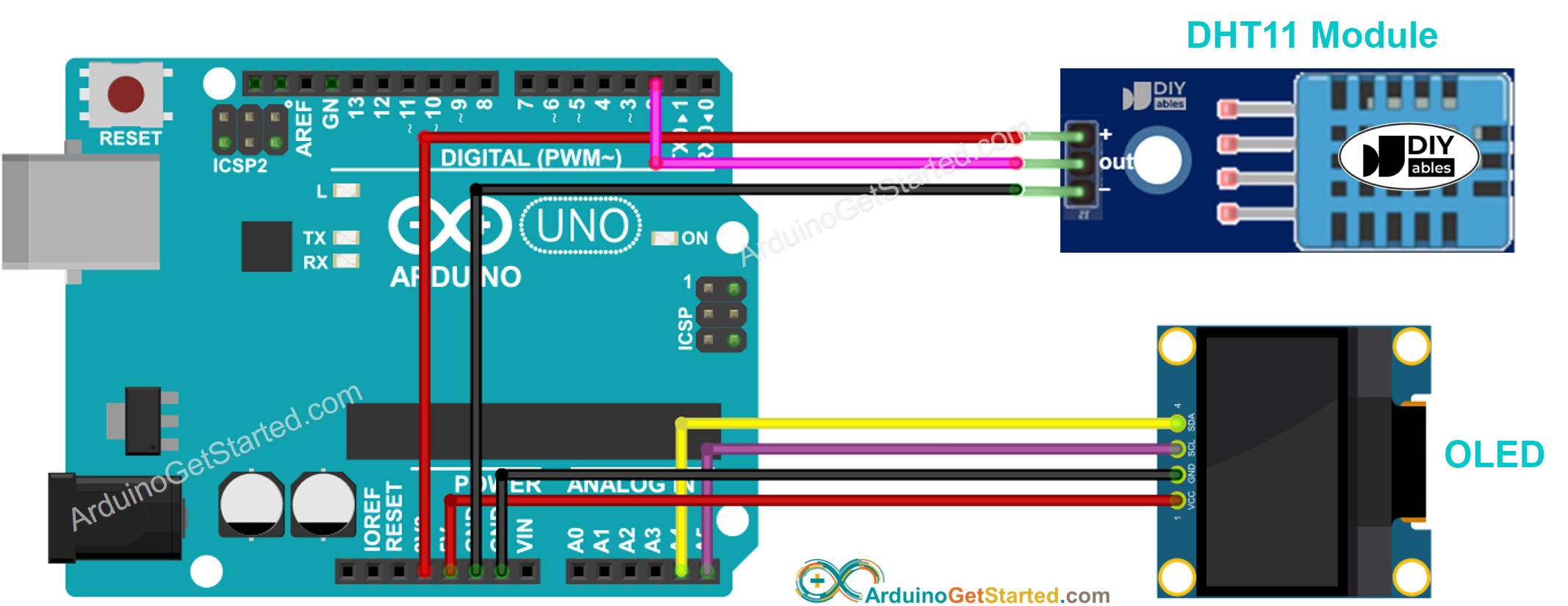

This image is created using Fritzing. Click to enlarge image
Mã Arduino - Cảm biến DHT11 - OLED
/*
* Mã Arduino này được phát triển bởi newbiely.vn
* Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/arduino/arduino-dht11-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <DHT.h>
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels
#define DHT11_PIN 2 // pin connected to DHT11 sensor
Adafruit_SSD1306 oled(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
DHT dht11(DHT11_PIN, DHT11);
String temperature;
String humidity;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true)
;
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(3); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
dht11.begin(); // initialize DHT11 the temperature and humidity sensor
temperature.reserve(10); // to avoid fragmenting memory when using String
humidity.reserve(10); // to avoid fragmenting memory when using String
}
void loop() {
float humi = dht11.readHumidity(); // read humidity
float tempC = dht11.readTemperature(); // read temperature
// check if any reads failed
if (isnan(humi) || isnan(tempC)) {
temperature = "Failed";
humidity = "Failed";
} else {
temperature = String(tempC, 1); // one decimal places
temperature += char(247); // degree character
temperature += "C";
humidity = String(humi, 1); // one decimal places
humidity += "%";
}
Serial.print(tempC); // print to Serial Monitor
Serial.print("°C | " ); // print to Serial Monitor
Serial.print(humi); // print to Serial Monitor
Serial.println("%"); // print to Serial Monitor
oledDisplayCenter(temperature, humidity); // display temperature and humidity on OLED
}
void oledDisplayCenter(String temperature, String humidity) {
int16_t x1;
int16_t y1;
uint16_t width_T;
uint16_t height_T;
uint16_t width_H;
uint16_t height_H;
oled.getTextBounds(temperature, 0, 0, &x1, &y1, &width_T, &height_T);
oled.getTextBounds(temperature, 0, 0, &x1, &y1, &width_H, &height_H);
// display on horizontal and vertical center
oled.clearDisplay(); // clear display
oled.setCursor((SCREEN_WIDTH - width_T) / 2, SCREEN_HEIGHT / 2 - height_T - 5);
oled.println(temperature); // text to display
oled.setCursor((SCREEN_WIDTH - width_H) / 2, SCREEN_HEIGHT / 2 + 5);
oled.println(humidity); // text to display
oled.display();
}
Hướng dẫn từng bước
- Mở Arduino IDE trên máy tính của bạn.
- Điều hướng đến biểu tượng Thư viện ở thanh bên trái của Arduino IDE.
- Tìm “SSD1306”, sau đó tìm thư viện SSD1306 của Adafruit.
- Nhấn nút Cài đặt để cài đặt thư viện.
- Bạn sẽ được yêu cầu cài đặt thêm một số phụ thuộc thư viện khác
- Nhấn nút Cài đặt Tất cả để cài đặt tất cả các phụ thuộc thư viện.
- Tìm kiếm “DHT”, sau đó tìm thư viện cảm biến DHT của Adafruit
- Nhấp vào nút Cài đặt để cài đặt thư viện.
- Bạn sẽ được yêu cầu cài đặt thêm một số phụ thuộc thư viện.
- Nhấp vào nút Cài đặt Tất cả cho tất cả các phụ thuộc thư viện.
- Sao chép mã ở trên và mở bằng Arduino IDE
- Nhấn Tải lên nút trên Arduino IDE để tải mã lên Arduino
- Đặt cảm biến vào nước nóng và nước lạnh, hoặc nắm cảm biến bằng tay của bạn
- Xem kết quả trên OLED và Trình theo dõi nối tiếp
※ Lưu ý:
Mã ở trên tự động căn giữa văn bản theo chiều ngang và chiều dọc trên màn hình OLED
