Arduino Cảm biến khí rơ-le
Chúng ta sẽ học cách sử dụng Arduino, cảm biến khí và rơ-le để kích hoạt quạt hoặc còi báo động khi phát hiện LPG, khói, cồn, khí propan, hydro, metan và khí cacbon monoxide, hoặc các khí dễ bắt lửa khác.
Phần cứng cần chuẩn bị
| 1 | × | Arduino Uno R3 | ||
| 1 | × | USB 2.0 cable type A/B (for USB-A PC) | ||
| 1 | × | USB 2.0 cable type C/B (for USB-C PC) | ||
| 1 | × | MQ2 Gas Sensor | ||
| 1 | × | Relay | ||
| 1 | × | dây jumper | ||
| 1 | × | (Tùy chọn) 12V Cooling Fan | ||
| 1 | × | (Tùy chọn) 12V Alarm Siren Horn | ||
| 1 | × | (Tùy chọn) 12V Power Adapter | ||
| 1 | × | (Tùy chọn) DC Power Jack | ||
| 1 | × | (Khuyến nghị) Screw Terminal Block Shield for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Breadboard Shield for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Enclosure for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO |
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | ||
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về rơ-le và cảm biến khí MQ-2
Nếu bạn chưa biết về Relay và Cảm biến khí MQ2 (bố trí chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu về chúng trong các bài hướng dẫn sau:
Sơ đồ đấu dây

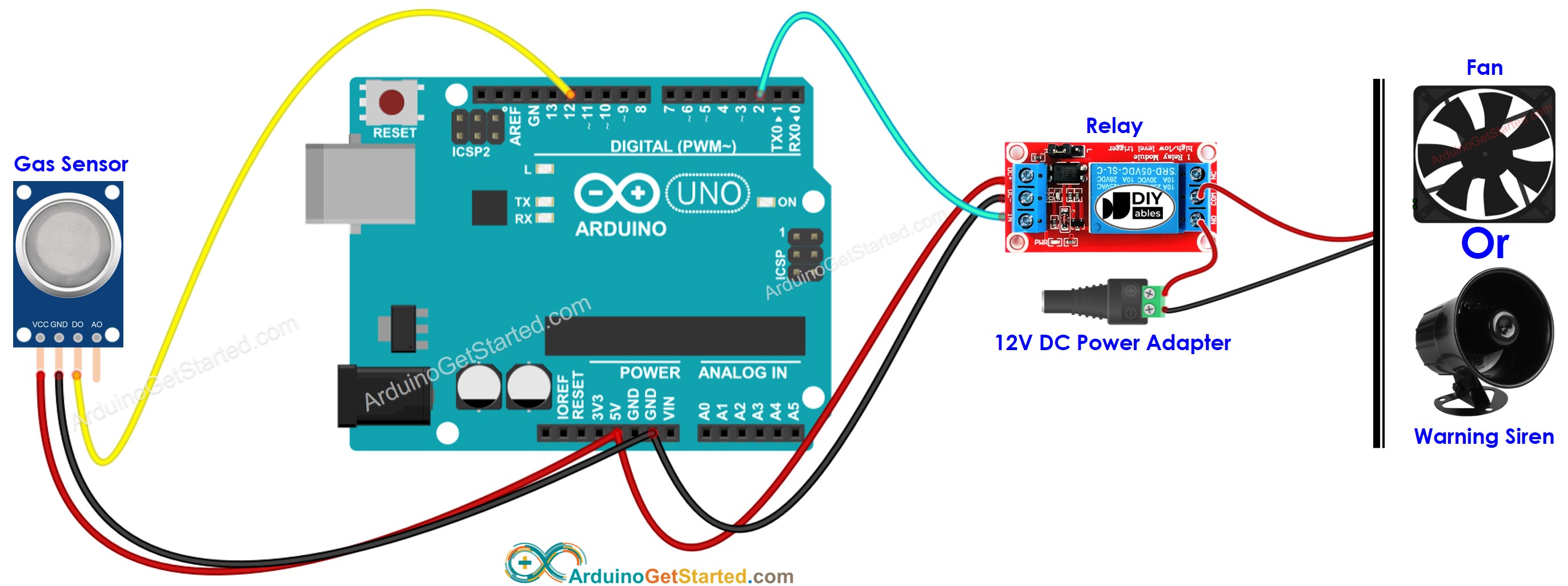

This image is created using Fritzing. Click to enlarge image
Mã Arduino
/*
* Mã Arduino này được phát triển bởi newbiely.vn
* Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/arduino/arduino-gas-sensor-relay
*/
#define DO_PIN 12 // Arduino's pin connected to DO pin of the MQ2 sensor
#define RELAY_PIN 2 // Arduino's pin connected to relay
void setup() {
// initialize serial communication
Serial.begin(9600);
// initialize the Arduino's pin as an input
pinMode(DO_PIN, INPUT);
pinMode(RELAY_PIN, OUTPUT);
Serial.println("Warming up the MQ2 sensor");
delay(20000); // wait for the MQ2 to warm up
}
void loop() {
int gasState = digitalRead(DO_PIN);
if (gasState == HIGH) {
Serial.println("The gas is NOT present");
digitalWrite(RELAY_PIN, LOW); // turn off
} else {
Serial.println("The gas is present");
digitalWrite(RELAY_PIN, HIGH); // turn on
}
}
Hướng dẫn từng bước
- Kết nối Arduino với máy tính qua cáp USB
- Mở Arduino IDE, chọn board và cổng đúng
- Sao chép mã ở trên và mở bằng Arduino IDE
- Nhấp vào nút Tải lên trên Arduino IDE để tải mã lên Arduino
- Hãy đưa tay trước cảm biến
- Xem sự thay đổi trạng thái của rơ-le
Giải thích mã nguồn
Đọc lời giải thích theo từng dòng trong các chú thích của mã nguồn!
