Arduino Bàn phím Còi
Trong hướng dẫn này, chúng ta sẽ học cách sử dụng Arduino và buzzer piêzo để phát ra tiếng beep mỗi khi một phím trên keypad được nhấn.
Phần cứng cần chuẩn bị
| 1 | × | Arduino Uno R3 | ||
| 1 | × | USB 2.0 cable type A/B (for USB-A PC) | ||
| 1 | × | USB 2.0 cable type C/B (for USB-C PC) | ||
| 1 | × | Bàn phím ma trận | ||
| 1 | × | 3-24V Active Piezo Buzzer | ||
| 1 | × | Active Piezo Buzzer Module | ||
| 1 | × | Passive Piezo Buzzer Module | ||
| 1 | × | breadboard | ||
| 1 | × | dây jumper | ||
| 1 | × | (Khuyến nghị) Screw Terminal Block Shield for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Breadboard Shield for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Enclosure for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO |
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | ||
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về Bàn phím và Còi Piezo
Nếu bạn chưa biết về keypad và buzzer (sơ đồ chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu về chúng trong các bài hướng dẫn sau:
Thư viện ezBuzzer được thiết kế để buzzer có thể phát âm thanh beep hoặc chơi memody mà không làm gián đoạn các mã khác.

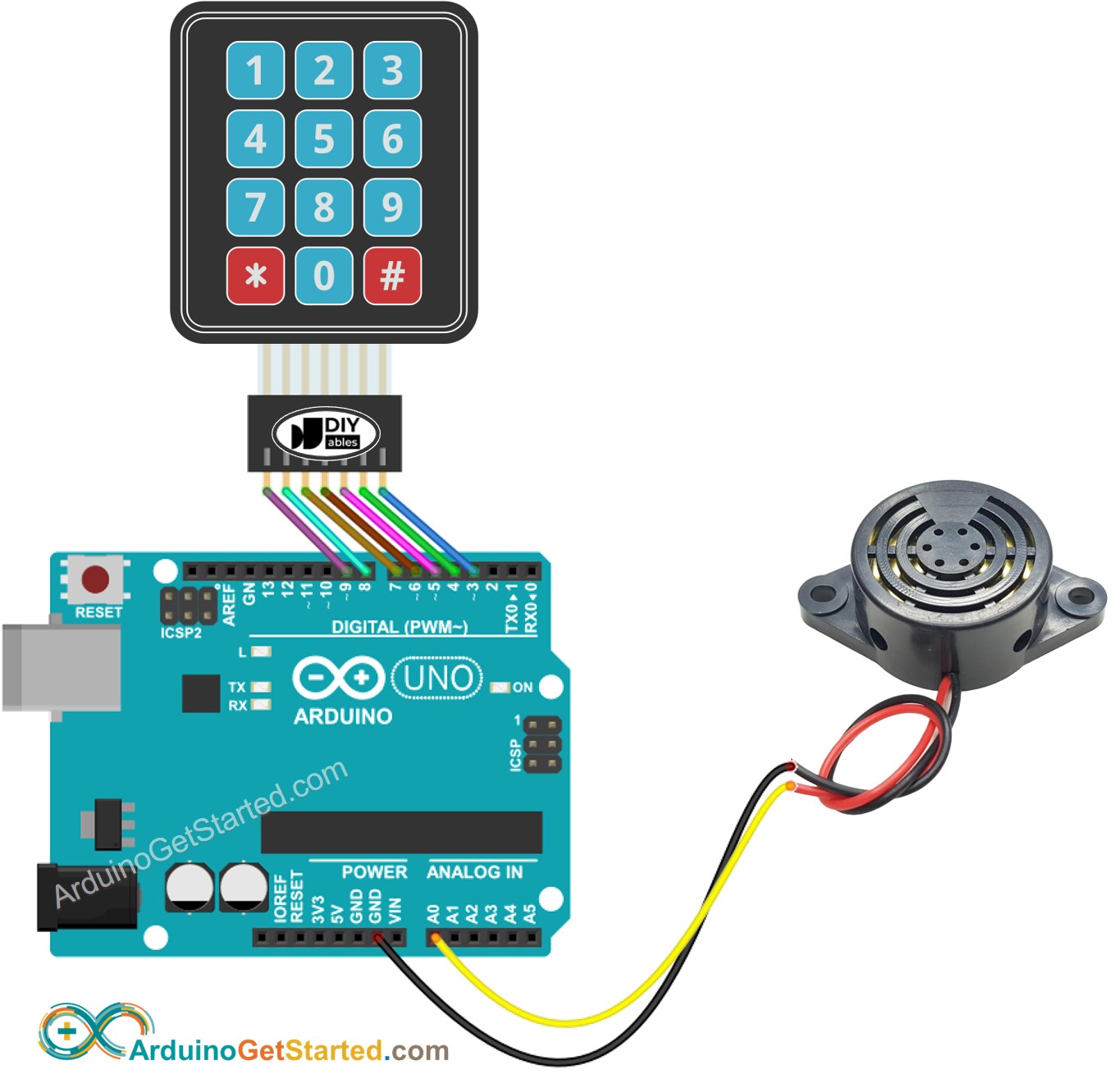

Sơ đồ đấu dây
This image is created using Fritzing. Click to enlarge image
Mã Arduino
/*
* Mã Arduino này được phát triển bởi newbiely.vn
* Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/arduino/arduino-keypad-buzzer
*/
#include <Keypad.h>
#include <ezBuzzer.h>
#define BUZZER_PIN A0
#define ROW_NUM 4 // four rows
#define COLUMN_NUM 3 // three columns
char keys[ROW_NUM][COLUMN_NUM] = {
{'1','2','3'},
{'4','5','6'},
{'7','8','9'},
{'*','0','#'}
};
byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; // connect to the row pinouts of the keypad
byte pin_column[COLUMN_NUM] = {5, 4, 3}; // connect to the column pinouts of the keypad
Keypad keypad = Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM );
ezBuzzer buzzer(BUZZER_PIN); // create ezBuzzer object that attach to a pin
void setup() {
Serial.begin(9600);
}
void loop() {
buzzer.loop(); // MUST call the buzzer.loop() function in loop()
char key = keypad.getKey();
if (key) {
Serial.print(key); // prints key to serial monitor
buzzer.beep(200); // generates a 200ms short sound
}
}
Hướng dẫn từng bước
- Kết nối Arduino với PC qua cáp USB
- Mở Arduino IDE, chọn bo mạch và cổng phù hợp
- Điều hướng đến Thư viện ở thanh bên trái của Arduino IDE.
- Tìm kiếm “keypad”, sau đó tìm thư viện keypad do Mark Stanley và Alexander Brevig
- Nhấp vào nút Cài đặt để cài đặt thư viện keypad.
- Tìm kiếm “ezBuzzer”, sau đó tìm thư viện buzzer của ArduinoGetStarted
- Nhấn nút Cài đặt để cài đặt thư viện ezBuzzer.
- Sao chép mã phía trên và mở bằng Arduino IDE
- Nhấp vào nút Tải lên trên Arduino IDE để tải mã lên Arduino
- Nhấn một số phím trên bàn phím
- Nghe tiếng bíp và xem kết quả trên Serial Monitor
Giải thích mã nguồn
Đọc lời giải thích từng dòng trong các dòng chú thích của mã nguồn!
