Mô-đun LDR cho Arduino
Mô-đun cảm biến ánh sáng LDR có khả năng phát hiện và đo ánh sáng trong môi trường xung quanh. Mô-đun cung cấp hai đầu ra: một đầu ra số (thấp/cao) và một đầu ra tương tự.
Trong bài hướng dẫn này, chúng ta sẽ học cách sử dụng Arduino và một mô-đun cảm biến ánh sáng LDR để phát hiện và đo mức sáng. Cụ thể, chúng ta sẽ trình bày những nội dung sau:
- Cách kết nối mô-đun cảm biến ánh sáng LDR với Arduino.
- Cách lập trình Arduino để phát hiện ánh sáng bằng cách đọc tín hiệu số từ mô-đun cảm biến ánh sáng LDR.
- Cách lập trình Arduino để đo độ sáng bằng cách đọc tín hiệu analog từ mô-đun cảm biến ánh sáng LDR.
Sau đó, bạn có thể chỉnh sửa mã để bật đèn LED hoặc bóng đèn (qua một rơ-le) khi nó phát hiện ánh sáng.
Nếu bạn thích cảm biến ánh sáng ở dạng thô, tôi đề xuất khám phá bài hướng dẫn trên Arduino - Cảm biến ánh sáng.
Phần cứng cần chuẩn bị
| 1 | × | Arduino Uno R3 | ||
| 1 | × | USB 2.0 cable type A/B (for USB-A PC) | ||
| 1 | × | USB 2.0 cable type C/B (for USB-C PC) | ||
| 1 | × | LDR Light Sensor Module | ||
| 1 | × | dây jumper | ||
| 1 | × | (Khuyến nghị) Screw Terminal Block Shield for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Breadboard Shield for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Enclosure for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO |
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | ||
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về mô-đun cảm biến ánh sáng LDR
Module cảm biến ánh sáng LDR có thể được sử dụng để phát hiện sự có mặt của ánh sáng hoặc đo mức sáng trong môi trường xung quanh. Nó cung cấp hai tùy chọn thông qua pin đầu ra kỹ thuật số và pin đầu ra tương tự.
Sơ đồ chân
Mô-đun cảm biến ánh sáng LDR gồm bốn chân:
- Chân VCC: Nó cần được kết nối với VCC (từ 3.3V đến 5V).
- Chân GND: Nó cần được kết nối với GND (0V).
- Chân DO: Đây là một chân đầu ra số. Nó ở mức HIGH khi tối và ở mức LOW khi sáng. Ngưỡng giữa tối và sáng có thể được điều chỉnh bằng một potentiometer tích hợp.
- Chân AO: Đây là một chân đầu ra tương tự. Giá trị đầu ra giảm khi ánh sáng càng sáng, và tăng khi ánh sáng càng tối.
Hơn nữa, nó có hai đèn LED báo:
- Một đèn LED PWR báo nguồn.
- Một đèn LED DO báo trạng thái ánh sáng trên chân DO: nó sáng khi có ánh sáng và tắt khi tối.
Cách hoạt động
Đối với chân DO:
- Mô-đun có một potentiometer tích hợp để thiết lập ngưỡng sáng (độ nhạy).
- Khi cường độ ánh sáng trong môi trường xung quanh vượt quá ngưỡng đã cho (ánh sáng), chân đầu ra của cảm biến ở mức LOW, và DO-LED đang sáng.
- Khi cường độ ánh sáng trong môi trường xung quanh thấp hơn ngưỡng đã cho (tối), chân đầu ra của cảm biến ở mức HIGH, và DO-LED đang tắt.
Đối với chân AO:
- Cường độ sáng của môi trường xung quanh càng cao (ánh sáng) thì giá trị đọc được từ chân AO càng thấp.
- Cường độ sáng của môi trường xung quanh càng thấp (tối) thì giá trị đọc được từ chân AO càng cao.
Lưu ý rằng biến trở không ảnh hưởng đến giá trị ở chân AO.
Sơ đồ đấu dây
Vì mô-đun cảm biến ánh sáng có hai đầu ra, bạn có thể chọn sử dụng một trong số chúng hoặc cả hai, tùy thuộc vào nhu cầu của bạn.

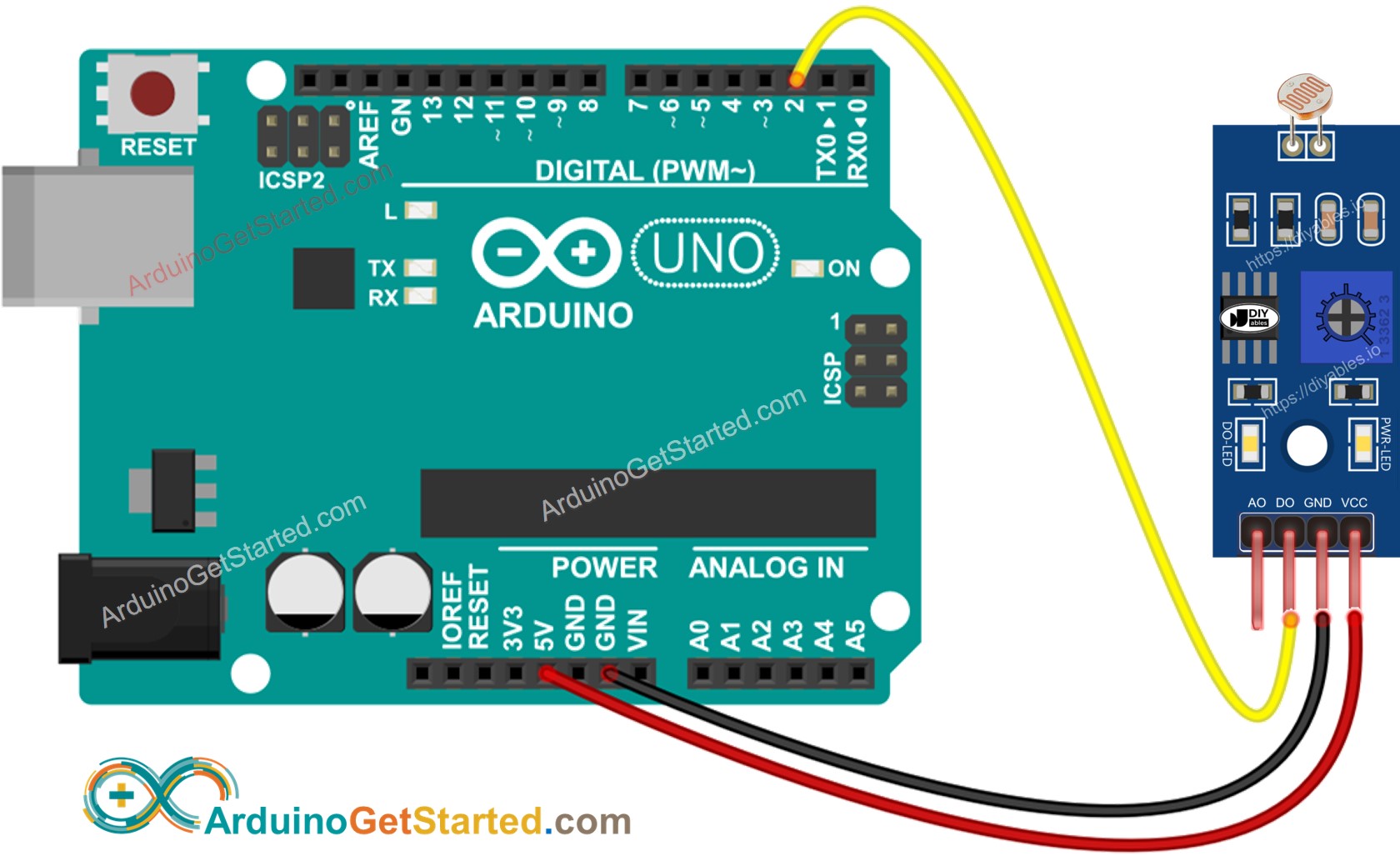

- Sơ đồ nối dây giữa Arduino và module cảm biến ánh sáng LDR khi chỉ sử dụng DO.
This image is created using Fritzing. Click to enlarge image

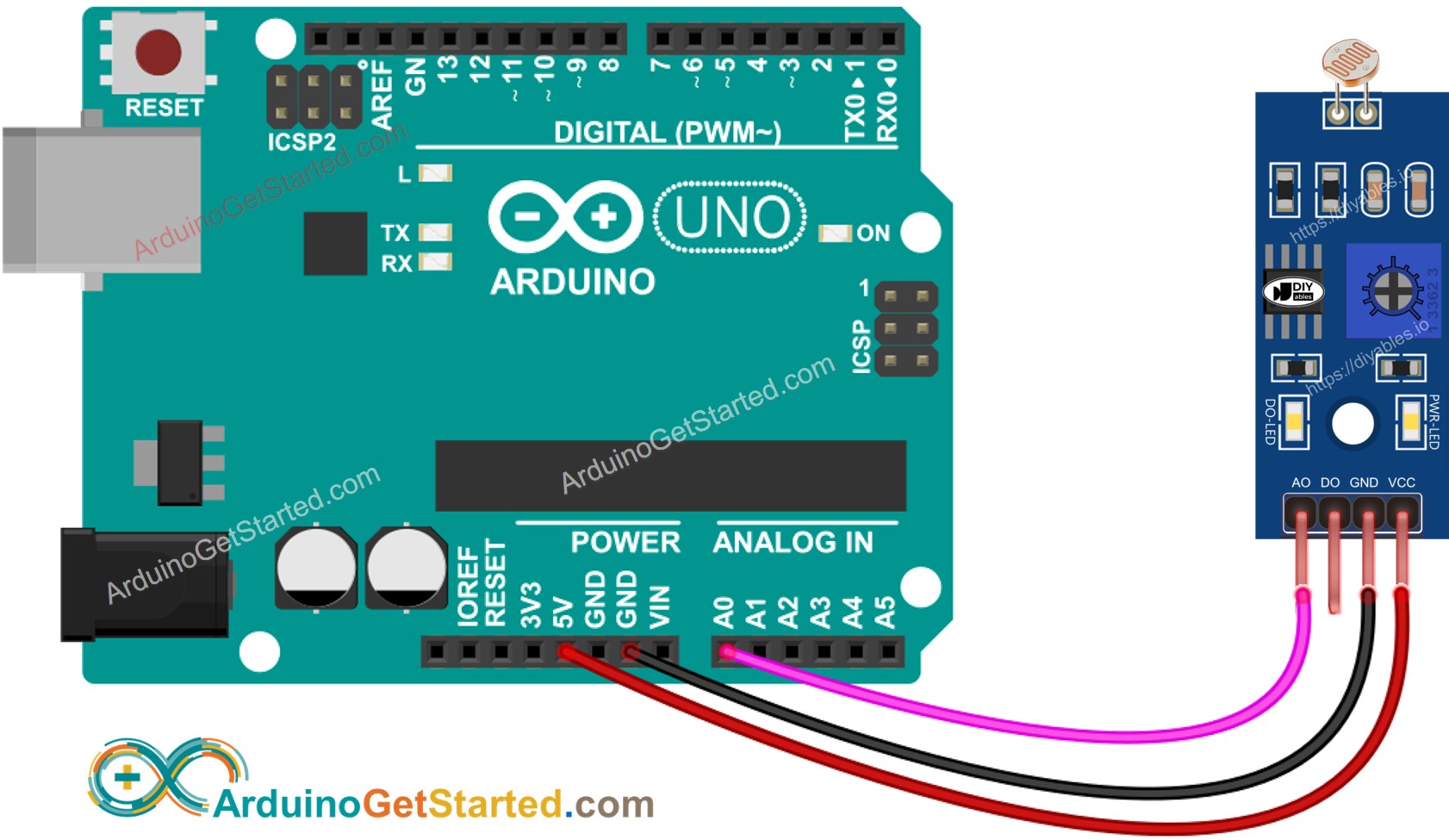

- Sơ đồ đấu nối giữa Arduino và mô-đun cảm biến ánh sáng LDR khi chỉ dùng AO.
This image is created using Fritzing. Click to enlarge image

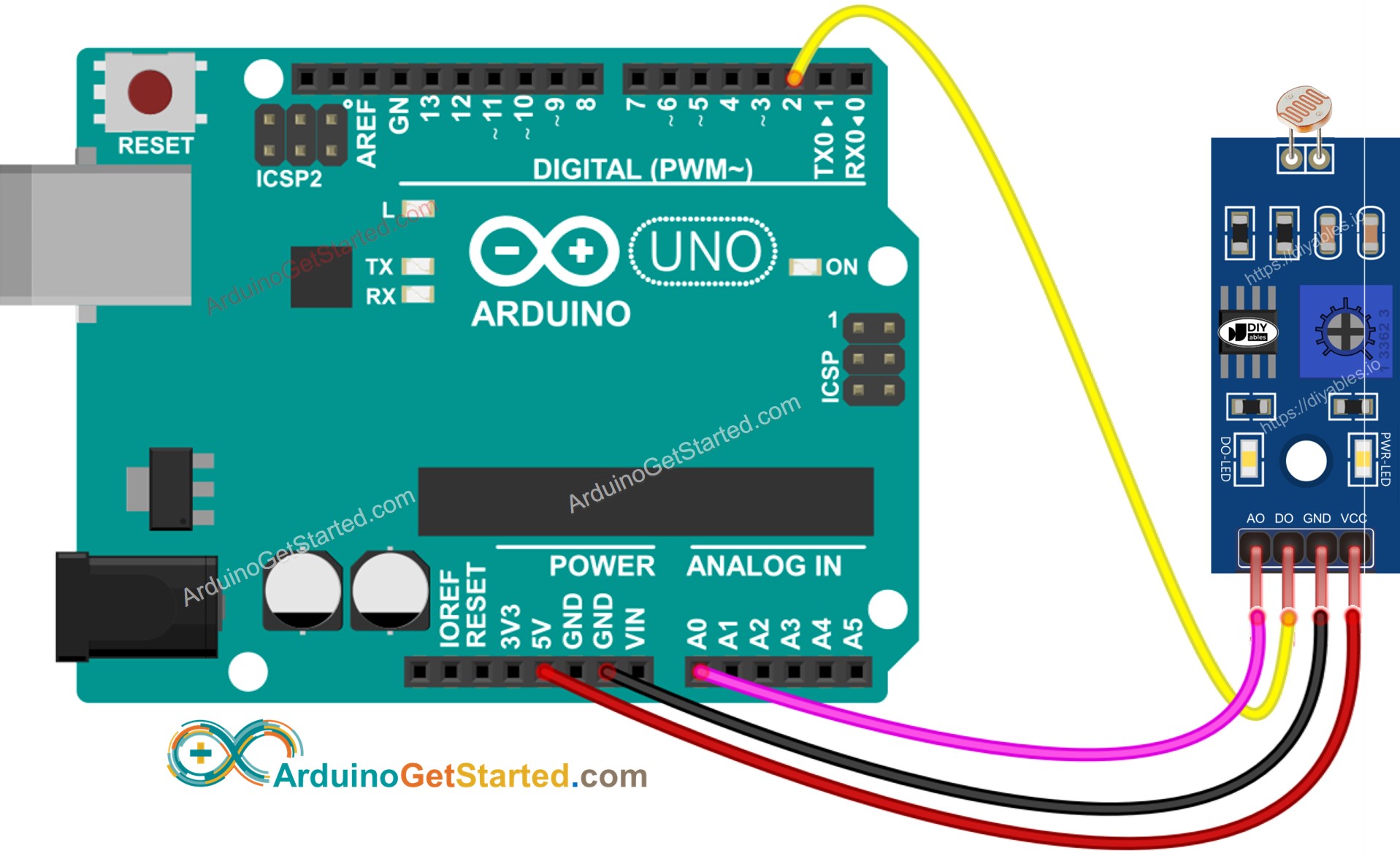

- Sơ đồ nối giữa Arduino và module cảm biến ánh sáng LDR khi sử dụng cả AO và DO.
This image is created using Fritzing. Click to enlarge image

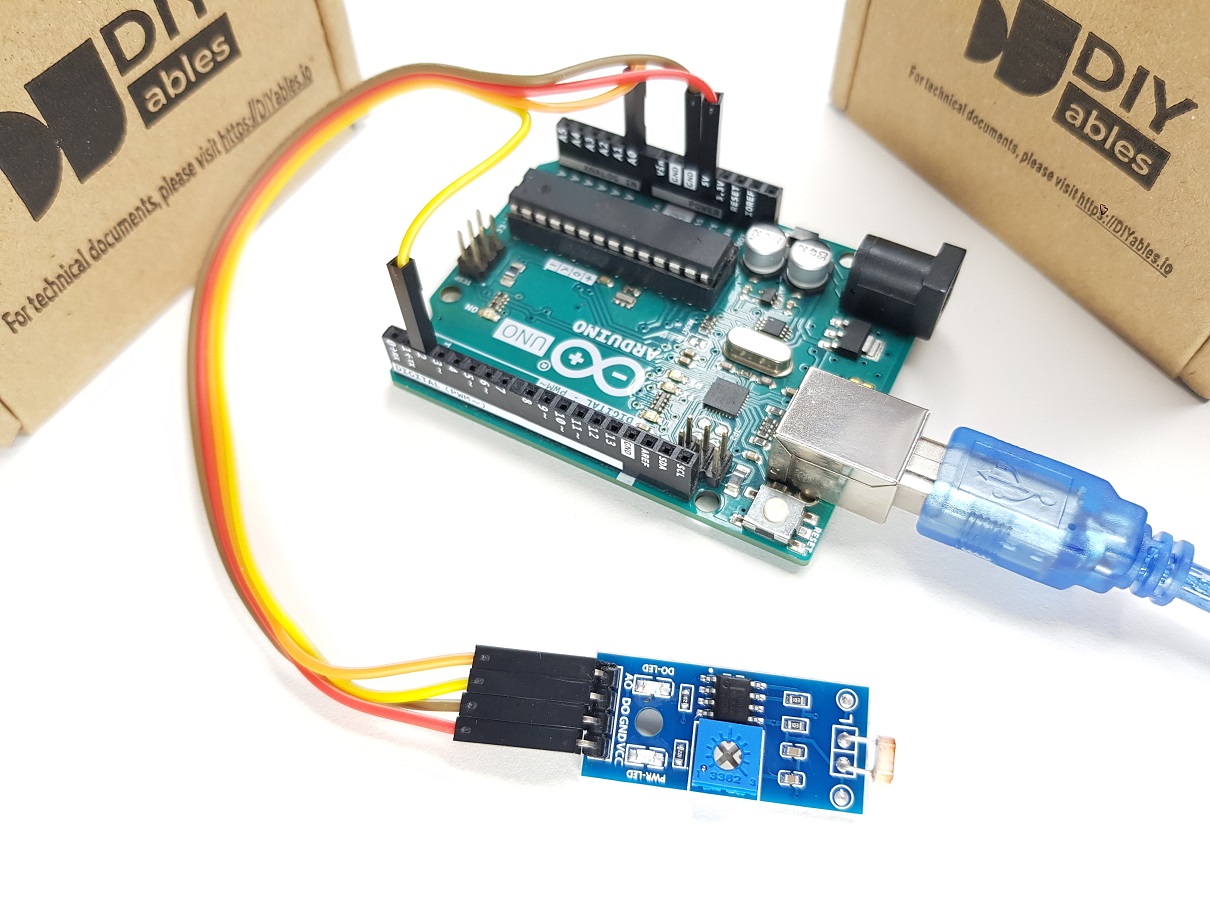

Dây điện thực sự:
Mã Arduino - Đọc giá trị từ chân DO
Hướng dẫn từng bước
- Sao chép mã ở trên và mở bằng Arduino IDE
- Nhấp vào nút Tải lên trên Arduino IDE để tải mã lên Arduino
- Che và bỏ che mô-đun cảm biến ánh sáng LDR bằng tay bạn hoặc bằng một vật gì đó
- Xem kết quả trên Trình theo dõi Serial
Xin lưu ý rằng nếu bạn nhận thấy đèn LED luôn sáng hoặc tắt ngay cả khi có ánh sáng, bạn có thể điều chỉnh biến trở để tinh chỉnh độ nhạy sáng của cảm biến.
Bây giờ chúng ta có thể tùy biến mã để kích hoạt một LED hoặc một đèn khi ánh sáng được phát hiện, hoặc thậm chí làm cho một động cơ servo quay. Bạn có thể tìm thêm thông tin và hướng dẫn từng bước trong các bài hướng dẫn được cung cấp ở cuối bài hướng dẫn này.
Mã nguồn Arduino - Đọc giá trị từ chân AO
Hướng dẫn từng bước
- Sao chép mã ở trên và mở bằng Arduino IDE
- Nhấn nút Upload trên Arduino IDE để tải mã lên Arduino
- Che và mở lại module cảm biến ánh sáng LDR bằng tay bạn hoặc bằng vật gì đó
- Xem kết quả trên Serial Monitor.
