Arduino Cảm biến cửa Bật/Tắt LED

Trong Arduino - Cảm biến cửa - Đèn LED, chúng ta đã học cách bật LED khi cửa mở và tắt LED khi cửa đóng. Trong bài hướng dẫn này, chúng ta sẽ học cách đổi trạng thái LED mỗi khi cửa đóng.

Phần cứng cần chuẩn bị

1	×	Arduino Uno R3
1	×	USB 2.0 cable type A/B (for USB-A PC)
1	×	USB 2.0 cable type C/B (for USB-C PC)
1	×	cảm biến cửa
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	220Ω Resistor
1	×	breadboard
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Block Shield for Arduino Uno
1	×	(Khuyến nghị) Breadboard Shield for Arduino Uno
1	×	(Khuyến nghị) Enclosure for Arduino Uno
1	×	(Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về LED và cảm biến cửa

Nếu bạn chưa biết về LED và cảm biến cửa (bố trí chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu về chúng trong các bài hướng dẫn dưới đây:

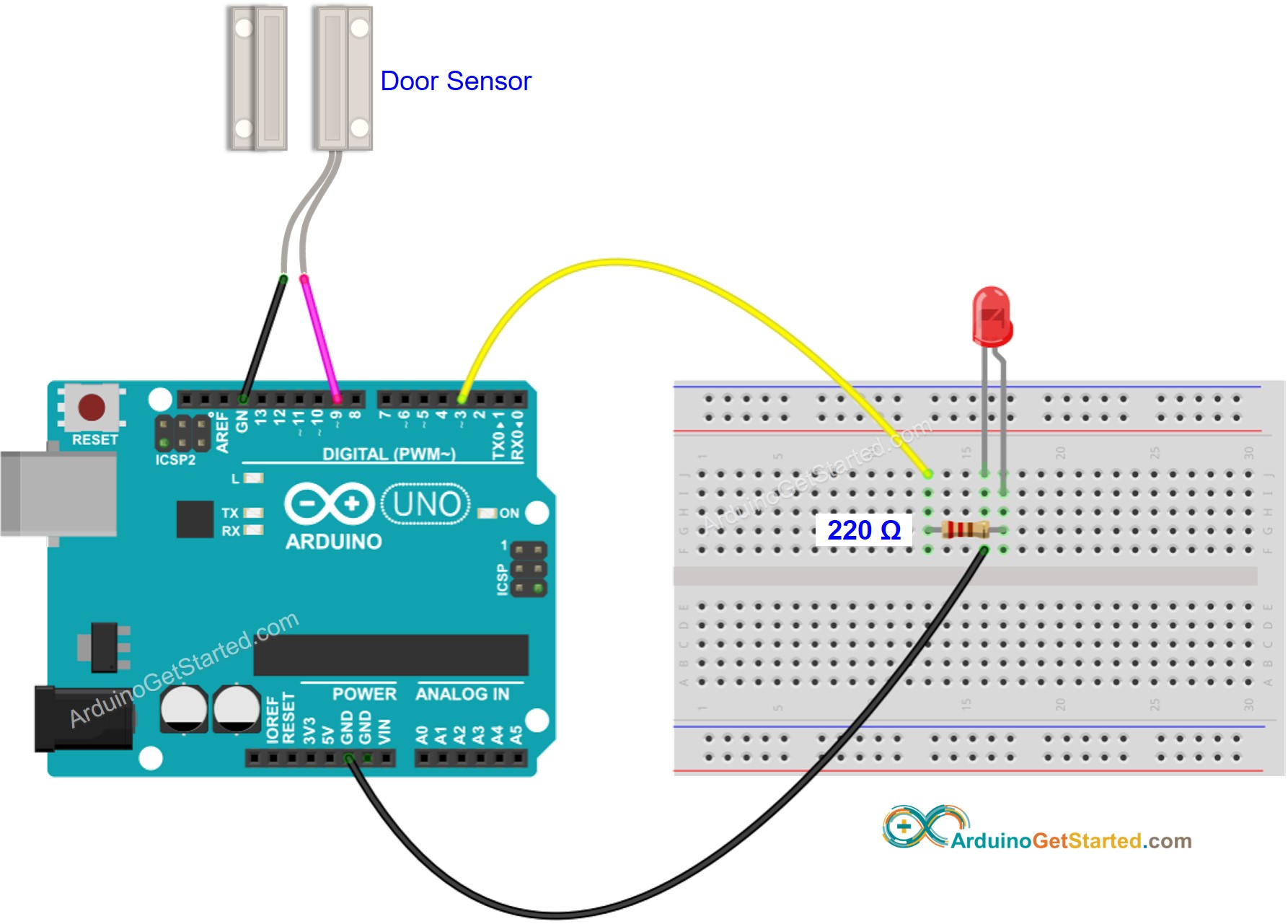

Sơ đồ đấu dây

This image is created using Fritzing. Click to enlarge image

Mã Arduino - Cảm biến cửa bật/tắt LED

/* * Mã Arduino này được phát triển bởi newbiely.vn * Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/arduino/arduino-door-sensor-toggle-led */ // constants won't change const int DOOR_SENSOR_PIN = 9; // Arduino pin connected to door sensor's pin const int LED_PIN = 3; // Arduino pin connected to LED's pin // variables will change: int ledState = LOW; // the current state of LED int lastDoorState; // the previous state of door sensor int currentDoorState; // the current state of door sensor void setup() { Serial.begin(9600); // initialize serial pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set arduino pin to input pull-up mode pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode currentDoorState = digitalRead(DOOR_SENSOR_PIN); } void loop() { lastDoorState = currentDoorState; // save the last state currentDoorState = digitalRead(DOOR_SENSOR_PIN); // read new state if (lastDoorState == HIGH && currentDoorState == LOW) { // state change: HIGH -> LOW Serial.println("The door-closing event is detected"); // toggle state of LED ledState = !ledState; // control LED arccoding to the toggled state digitalWrite(LED_PIN, ledState); } }

Hướng dẫn từng bước

Kết nối Arduino với PC bằng cáp USB
Mở Arduino IDE, chọn board và cổng đúng
Sao chép mã ở trên và mở bằng Arduino IDE
Nhấp vào nút Tải lên trên Arduino IDE để tải mã lên Arduino
Di chuyển nam châm lại gần công tắc reed rồi di chuyển nó ra xa công tắc reed. Lặp lại nhiều lần
Quan sát sự thay đổi trạng thái của LED

Giải thích mã nguồn

Bạn có thể tìm lời giải thích trong dòng chú thích của mã Arduino ở trên.

Trong mã, ledState = !ledState tương đương với đoạn mã sau:

if(ledState == LOW) ledState = HIGH; else ledState = LOW;
