Arduino Chuông điện

Trong bài hướng dẫn này, chúng ta sẽ học cách lập trình Arduino để điều khiển một buzzer chủ động 12V để phát ra âm thanh to. Nếu bạn muốn điều khiển buzzer chủ động/thụ động 5V, hãy xem Arduino - Chuông Piezo.

Phần cứng cần chuẩn bị

1	×	Arduino Uno R3
1	×	USB 2.0 cable type A/B (for USB-A PC)
1	×	USB 2.0 cable type C/B (for USB-C PC)
1	×	Relay
1	×	12V Active Buzzer
1	×	12V Power Adapter
1	×	DC Power Jack
1	×	dây jumper
1	×	(Khuyến nghị) Screw Terminal Block Shield for Arduino Uno
1	×	(Khuyến nghị) Breadboard Shield for Arduino Uno
1	×	(Khuyến nghị) Enclosure for Arduino Uno
1	×	(Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về còi chủ động 12V

Buzzer chủ động 12V có thể phát ra âm thanh lớn, phù hợp cho hệ thống báo động.

Bảng chân cắm

sơ đồ chân của buzzer kích hoạt 12v dành cho Arduino

Buzzer chủ động 12V thường có hai chân:

Pin âm (-) (đen): cần được kết nối với GND của nguồn DC
Pin dương (+) (đỏ): cần được kết nối với 12V của nguồn DC

Cách điều khiển buzzer chủ động 12V

Nếu buzzer chủ động 12V được cấp nguồn từ nguồn 12V, nó sẽ phát ra âm thanh. Để điều khiển một buzzer chủ động 12V, chúng ta cần sử dụng một relay ở giữa Arduino và buzzer chủ động 12V. Arduino có thể điều khiển buzzer chủ động 12V thông qua relay. Nếu bạn chưa biết về relay (cấu hình chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu về relay trong Arduino - rơ-le.

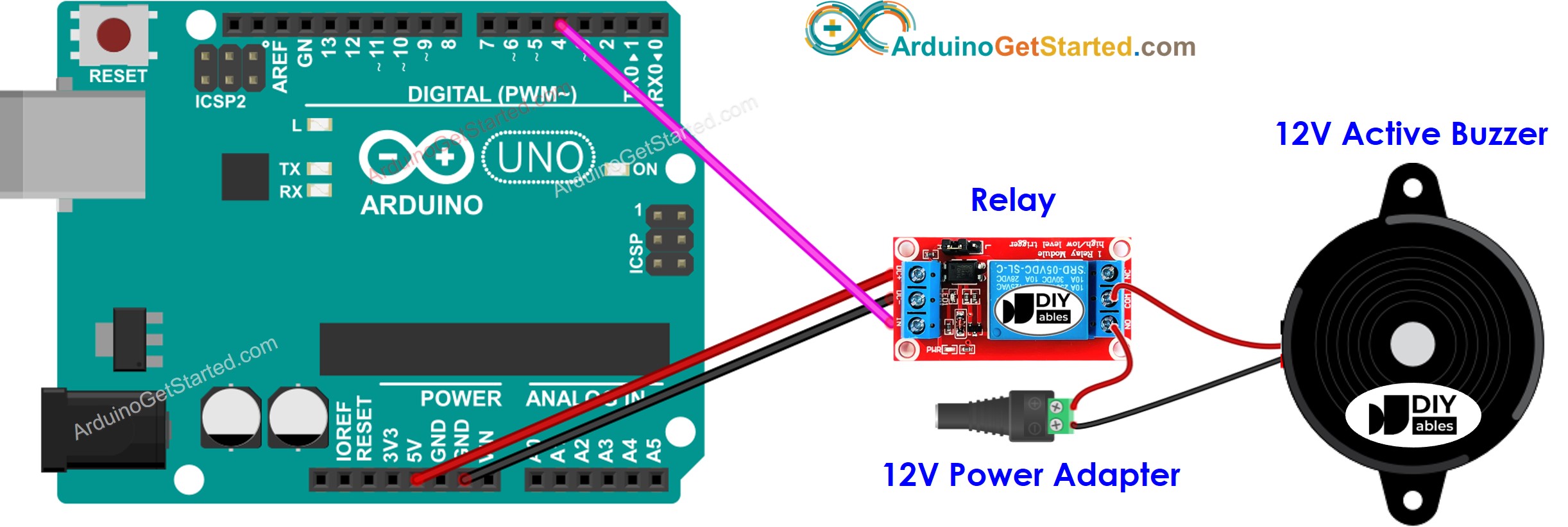

Sơ đồ đấu dây

sơ đồ đấu nối buzzer chủ động 12v cho Arduino

This image is created using Fritzing. Click to enlarge image

Mã Arduino

Đoạn mã dưới đây lặp lại việc bật buzzer 12V tích cực (ON) sau hai giây và tắt (OFF) sau năm giây.

/* * Mã Arduino này được phát triển bởi newbiely.vn * Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/arduino/arduino-buzzer */ #define RELAY_PIN 4 // the Arduino pin that controls the buzzer via relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D4 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on buzzer 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // turn off buzzer 5 seconds delay(5000); }

Hướng dẫn từng bước

Kết nối Arduino với máy tính qua cáp USB
Mở Arduino IDE, chọn bo mạch và cổng đúng
Sao chép mã ở trên và mở bằng Arduino IDE
Nhấn nút Upload trên Arduino IDE để tải mã lên Arduino
Xem trạng thái của buzzer 12V đang hoạt động

Giải thích mã nguồn

Bạn có thể tìm lời giải thích trong các dòng chú thích của mã Arduino ở trên.
