Arduino Cảm biến mưa Rơ-le
Chúng ta sẽ học cách làm thế nào để:
- Nếu có mưa được phát hiện, bật rơ-le
- Nếu mưa không được phát hiện, tắt rơ-le
Bằng cách kết nối rơ-le với bóng đèn, dải đèn LED, động cơ hoặc bộ truyền động... Chúng ta có thể sử dụng cảm biến mưa để điều khiển bóng đèn, dải đèn LED, động cơ hoặc bộ truyền động...
Phần cứng cần chuẩn bị
| 1 | × | Arduino Uno R3 | ||
| 1 | × | USB 2.0 cable type A/B (for USB-A PC) | ||
| 1 | × | USB 2.0 cable type C/B (for USB-C PC) | ||
| 1 | × | cảm biến mưa | ||
| 1 | × | Relay | ||
| 1 | × | dây jumper | ||
| 1 | × | (Tùy chọn) Solenoid Lock | ||
| 1 | × | (Tùy chọn) 12V Power Adapter | ||
| 1 | × | (Tùy chọn) DC Power Jack | ||
| 1 | × | (Khuyến nghị) Screw Terminal Block Shield for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Breadboard Shield for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Enclosure for Arduino Uno | ||
| 1 | × | (Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO |
Or you can buy the following kits:
| 1 | × | DIYables STEM V3 Starter Kit (Arduino included) | ||
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về rơ-le và cảm biến mưa
Nếu bạn không biết về rơ-le và cảm biến mưa (bố trí chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu về chúng trong các bài hướng dẫn sau đây:

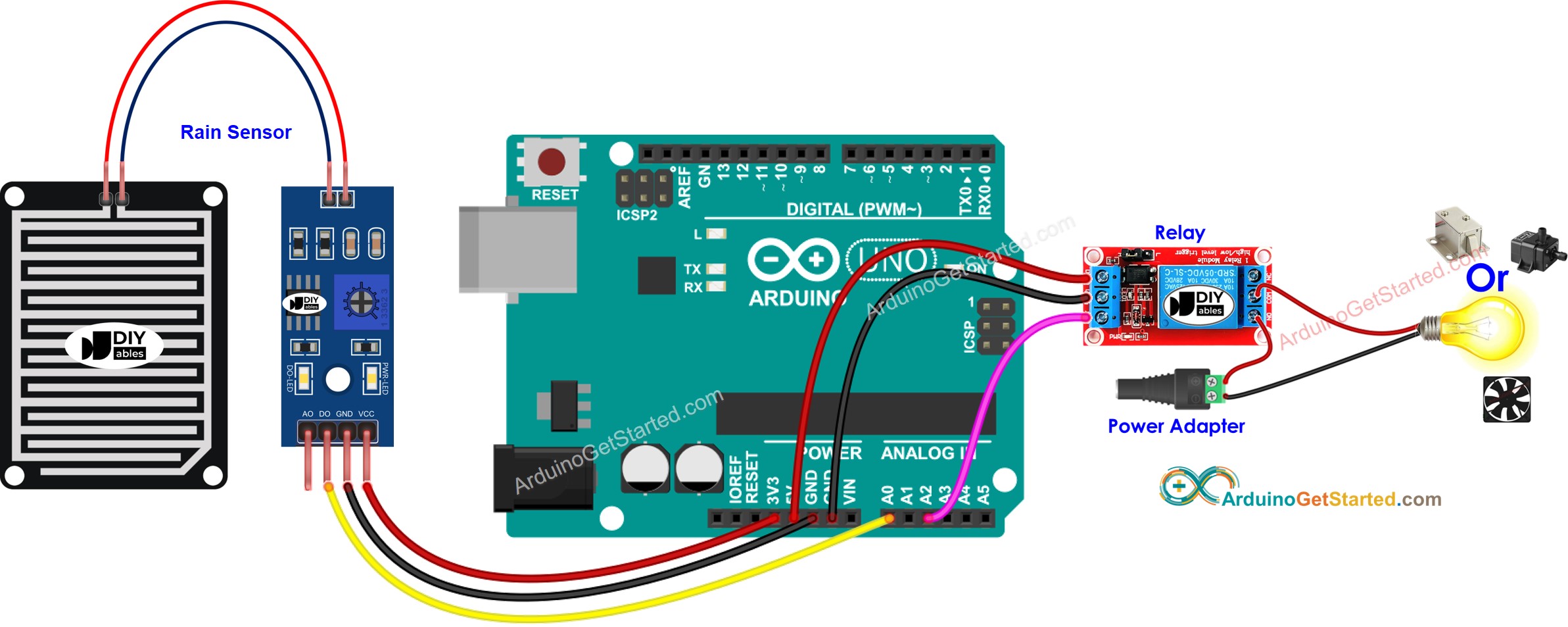

Sơ đồ đấu dây
This image is created using Fritzing. Click to enlarge image
Mã Arduino
/*
* Mã Arduino này được phát triển bởi newbiely.vn
* Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/arduino/arduino-rain-sensor-relay
*/
#define RAIN_SENSOR_PIN A0 // Arduino pin connected to the OUTPUT pin of rain sensor
#define RELAY_PIN A2 // Arduino pin connected to the IN pin of relay
int rain_state = LOW; // current state of rain sensor's pin
int prev_rain_state = LOW; // previous state of rain sensor's pin
void setup() {
Serial.begin(9600); // initialize serial
pinMode(RAIN_SENSOR_PIN, INPUT); // set arduino pin to input mode
pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
prev_rain_state = rain_state; // store old state
rain_state = digitalRead(RAIN_SENSOR_PIN); // read new state
if (prev_rain_state == LOW && rain_state == HIGH) { // pin state change: LOW -> HIGH
Serial.println("Rain detected!");
digitalWrite(RELAY_PIN, HIGH); // turn on
}
else
if (prev_rain_state == HIGH && rain_state == LOW) { // pin state change: HIGH -> LOW
Serial.println("Rain stopped!");
digitalWrite(RELAY_PIN, LOW); // turn off
}
}
Hướng dẫn từng bước
- Kết nối Arduino với PC qua cáp USB
- Mở Arduino IDE, chọn board và cổng đúng
- Sao chép mã ở trên và mở bằng Arduino IDE
- Nhấn Tải lên trên Arduino IDE để tải mã lên Arduino
- Đưa tay trước cảm biến
- Xem sự thay đổi trạng thái của rơ-le
Giải thích mã nguồn
Đọc phần giải thích theo từng dòng trong các chú thích của mã nguồn!
