Arduino Cảm biến ánh sáng kích hoạt rơ-le

Chúng ta sẽ học cách làm thế nào để:

Nếu giá trị analog của cảm biến ánh sáng nhỏ hơn ngưỡng, hãy bật rơ le.
Nếu giá trị analog của cảm biến ánh sáng lớn hơn ngưỡng, hãy tắt rơ le.

Bằng cách kết nối rơ-le với bóng đèn, dải đèn LED, động cơ hoặc cơ cấu chấp hành... Chúng ta có thể sử dụng cảm biến ánh sáng để điều khiển bóng đèn, dải đèn LED, động cơ hoặc cơ cấu chấp hành...

Phần cứng cần chuẩn bị

1	×	Arduino Uno R3
1	×	USB 2.0 cable type A/B (for USB-A PC)
1	×	USB 2.0 cable type C/B (for USB-C PC)
1	×	cảm biến ánh sáng
1	×	10 kΩ Resistor
1	×	Relay
1	×	breadboard
1	×	dây jumper
1	×	(Tùy chọn) Solenoid Lock
1	×	(Tùy chọn) 12V Power Adapter
1	×	(Tùy chọn) DC Power Jack
1	×	(Khuyến nghị) Screw Terminal Block Shield for Arduino Uno
1	×	(Khuyến nghị) Breadboard Shield for Arduino Uno
1	×	(Khuyến nghị) Enclosure for Arduino Uno
1	×	(Khuyến nghị) Prototyping Base Plate & Breadboard Kit for Arduino UNO

Or you can buy the following kits:

1	×	DIYables STEM V3 Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Cảm biến ánh sáng LDR (Cảm biến ánh sáng LDR) có giá thành rất hợp lý, nhưng nó yêu cầu một điện trở để đấu dây, điều này có thể làm cho việc lắp đặt trở nên phức tạp hơn. Để đơn giản hóa việc đấu dây, bạn có thể sử dụng một Mô-đun cảm biến ánh sáng LDR như một lựa chọn thay thế.

Về rơ-le và cảm biến ánh sáng

Nếu bạn chưa biết về rơ-le và cảm biến ánh sáng (bố trí chân, cách hoạt động, cách lập trình ...), hãy tìm hiểu về chúng trong các bài hướng dẫn sau đây:

Sơ đồ đấu dây

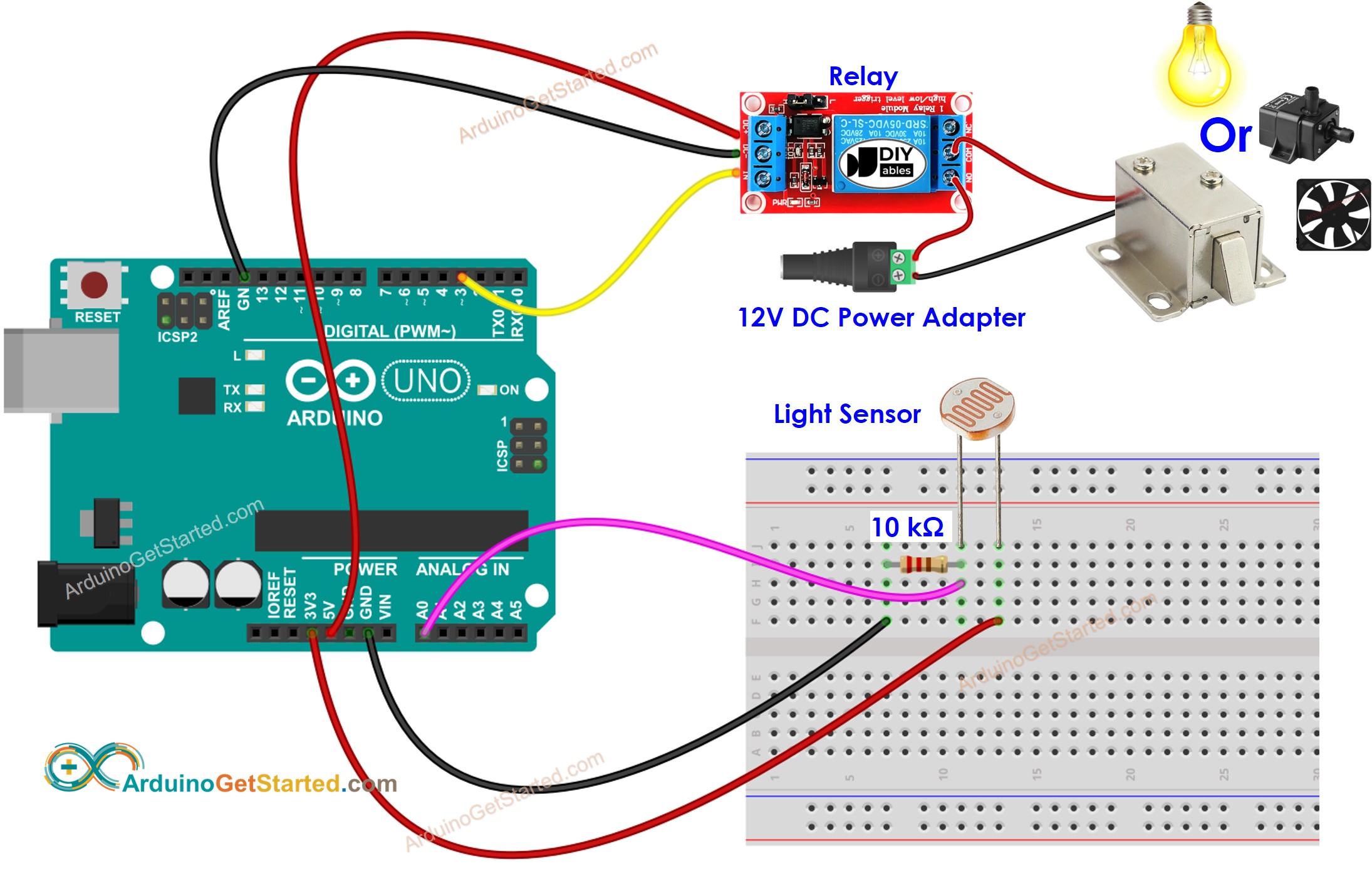

sơ đồ nối dây Arduino với cảm biến ánh sáng, rơ-le và bóng đèn

This image is created using Fritzing. Click to enlarge image

Mã Arduino

/* * Mã Arduino này được phát triển bởi newbiely.vn * Mã Arduino này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/arduino/arduino-light-sensor-triggers-relay */ // constants won't change const int LIGHT_SENSOR_PIN = A0; // Arduino pin connected to light sensor's pin const int RELAY_PIN = 3; // Arduino pin connected to Relay's pin const int ANALOG_THRESHOLD = 500; // variables will change: int analogValue; void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { analogValue = analogRead(LIGHT_SENSOR_PIN); // read the input on analog pin if(analogValue < ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Hướng dẫn từng bước

Kết nối Arduino với PC bằng cáp USB
Mở Arduino IDE, chọn board và cổng đúng
Sao chép mã ở trên và mở bằng Arduino IDE
Nhấp nút Tải lên trên Arduino IDE để tải mã lên Arduino

Phát sáng tới cảm biến
Quan sát sự thay đổi trạng thái của rơ-le

Giải thích mã nguồn

Đọc lời giải thích từng dòng trong các dòng chú thích của mã nguồn!

Video Tutorial

Việc sản xuất video tốn rất nhiều thời gian. Nếu video hướng dẫn hữu ích cho việc học của bạn, hãy đăng ký kênh YouTube để ủng hộ. Nếu nhu cầu đủ cao, chúng tôi sẽ cố gắng làm thêm nhiều video.
