ESP32 Button Relay

Hướng dẫn này sẽ chỉ bạn cách sử dụng ESP32 để điều khiển LED dựa trên trạng thái nhấn của nút nhấn. Cụ thể:

Nếu nút nhấn đang được nhấn, ESP32 sẽ kích hoạt relay
Nếu nút nhấn KHÔNG được nhấn, ESP32 sẽ tắt relay

Chúng tôi cũng có một hướng dẫn khác: ESP32 - Button Toggle Relay, hướng dẫn chuyển đổi trạng thái relay giữa BẬT và TẮT khi nút nhấn được nhấn.

Chúng ta có thể mở rộng hướng dẫn này để sử dụng nút nhấn điều khiển dải đèn LED, còi báo, bóng đèn, hoặc động cơ... bằng cách kết nối chúng với relay.

Phần Cứng Cần Thiết

1	×	mô-đun phát triển ESP-WROOM-32
1	×	Alternatively, ESP32 Uno-form board
1	×	Alternatively, ESP32 S3 Uno-form board
1	×	Cáp USB Type-C
1	×	breadboard-mount Button với Cap
1	×	breadboard-mount Button Kit
1	×	Panel-mount Push Button
1	×	mô-đun nút nhấn
1	×	Relay
1	×	breadboard (bo mạch thí nghiệm)
1	×	Dây Jumper
1	×	(Tùy chọn) Khóa Solenoid
1	×	(Tùy chọn) Adapter Nguồn 12V
1	×	(Tùy chọn) DC Power Jack
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32
1	×	(Khuyến nghị) Power Splitter for ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Relay và Button

Chúng tôi có các hướng dẫn cụ thể về relay và button. Mỗi hướng dẫn chứa thông tin chi tiết và hướng dẫn từng bước về pinout phần cứng, nguyên lý hoạt động, kết nối dây với ESP32, code ESP32... Tìm hiểu thêm về chúng tại các liên kết sau:

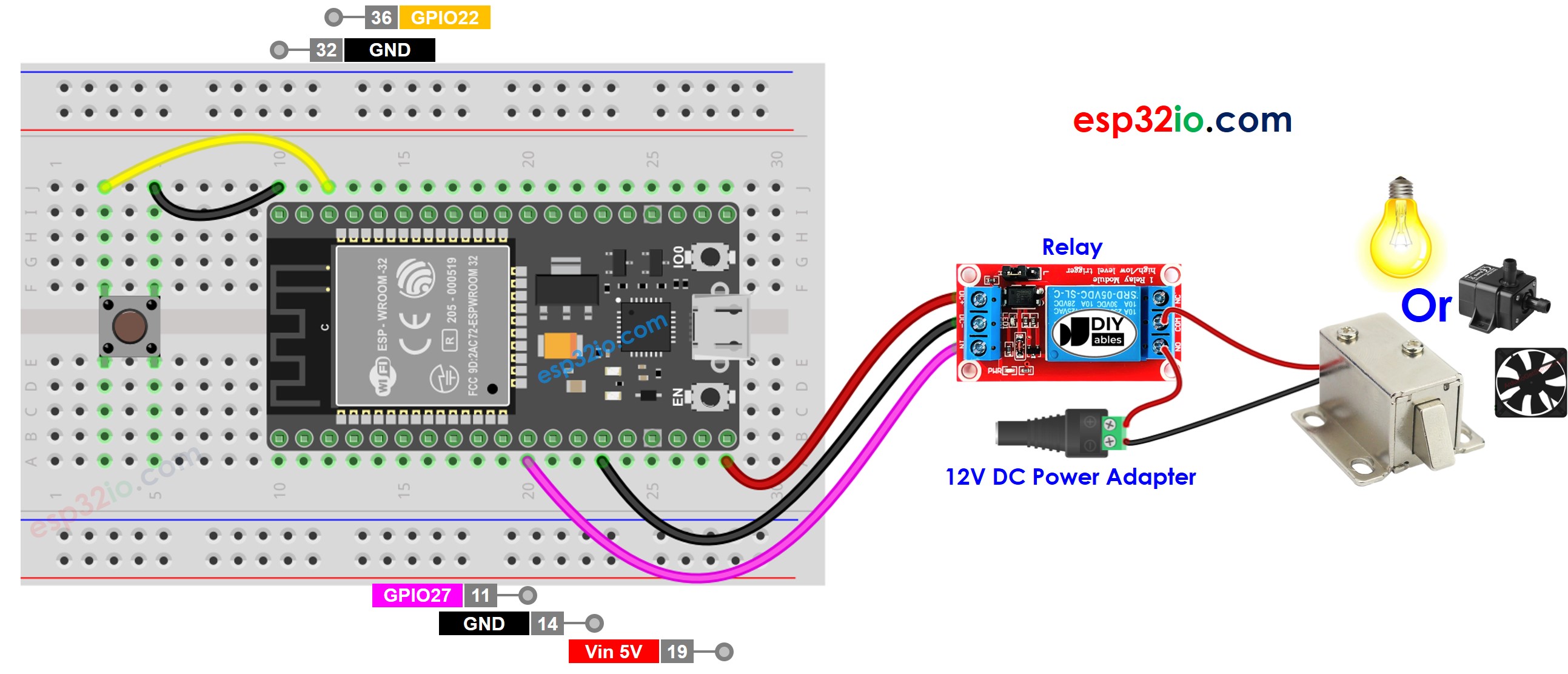

Sơ Đồ Kết Nối giữa ESP32, Relay và Button

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

Code ESP32

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-button-relay */ #define BUTTON_PIN 22 // ESP32 pin GPIO22 connected to button's pin #define RELAY_PIN 27 // ESP32 pin GPIO27 connected to relay's pin void setup() { Serial.begin(9600); // initialize serial pinMode(BUTTON_PIN, INPUT_PULLUP); // set ESP32 pin to input pull-up mode pinMode(RELAY_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { int buttonState = digitalRead(BUTTON_PIN); // read new state if (buttonState == LOW) { Serial.println("The button is being pressed"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (buttonState == HIGH) { Serial.println("The button is unpressed"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Các Bước Nhanh

Nếu đây là lần đầu tiên bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
Thực hiện kết nối dây như hình trên.
Kết nối board ESP32 với PC của bạn qua cáp micro USB
Mở Arduino IDE trên PC của bạn.
Chọn đúng board ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.
Copy code ở trên và paste vào Arduino IDE.
Biên dịch và upload code lên board ESP32 bằng cách click nút Upload trên Arduino IDE

Nhấn và giữ nút nhấn trong vài giây
Quan sát sự thay đổi trạng thái của relay

Giải Thích Code Từng Dòng

Code ESP32 ở trên có chứa giải thích từng dòng. Vui lòng đọc các comment trong code!

Video Tutorial

Việc sản xuất video tốn rất nhiều thời gian. Nếu video hướng dẫn hữu ích cho việc học của bạn, hãy đăng ký kênh YouTube để ủng hộ. Nếu nhu cầu đủ cao, chúng tôi sẽ cố gắng làm thêm nhiều video.
