ESP32 Điều Khiển Máy Bơm

Hướng dẫn này sẽ chỉ bạn cách sử dụng ESP32 để điều khiển máy bơm. Bạn có thể mở rộng hướng dẫn này để xây dựng hệ thống bể cá DIY, máy pha chế cocktail, máy pha cà phê, hoặc hệ thống tưới tiêu tự động...

Linh Kiện Cần Thiết

1	×	mô-đun phát triển ESP-WROOM-32
1	×	Alternatively, ESP32 Uno-form board
1	×	Alternatively, ESP32 S3 Uno-form board
1	×	Cáp USB Type-C
1	×	Relay
1	×	Máy Bơm 12V
1	×	Ống Vinyl
1	×	Adapter Nguồn 12V
1	×	breadboard
1	×	Dây Jumper
1	×	(Tùy chọn) Jack Nguồn DC
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32
1	×	(Khuyến nghị) Power Splitter for ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Máy Bơm 12V

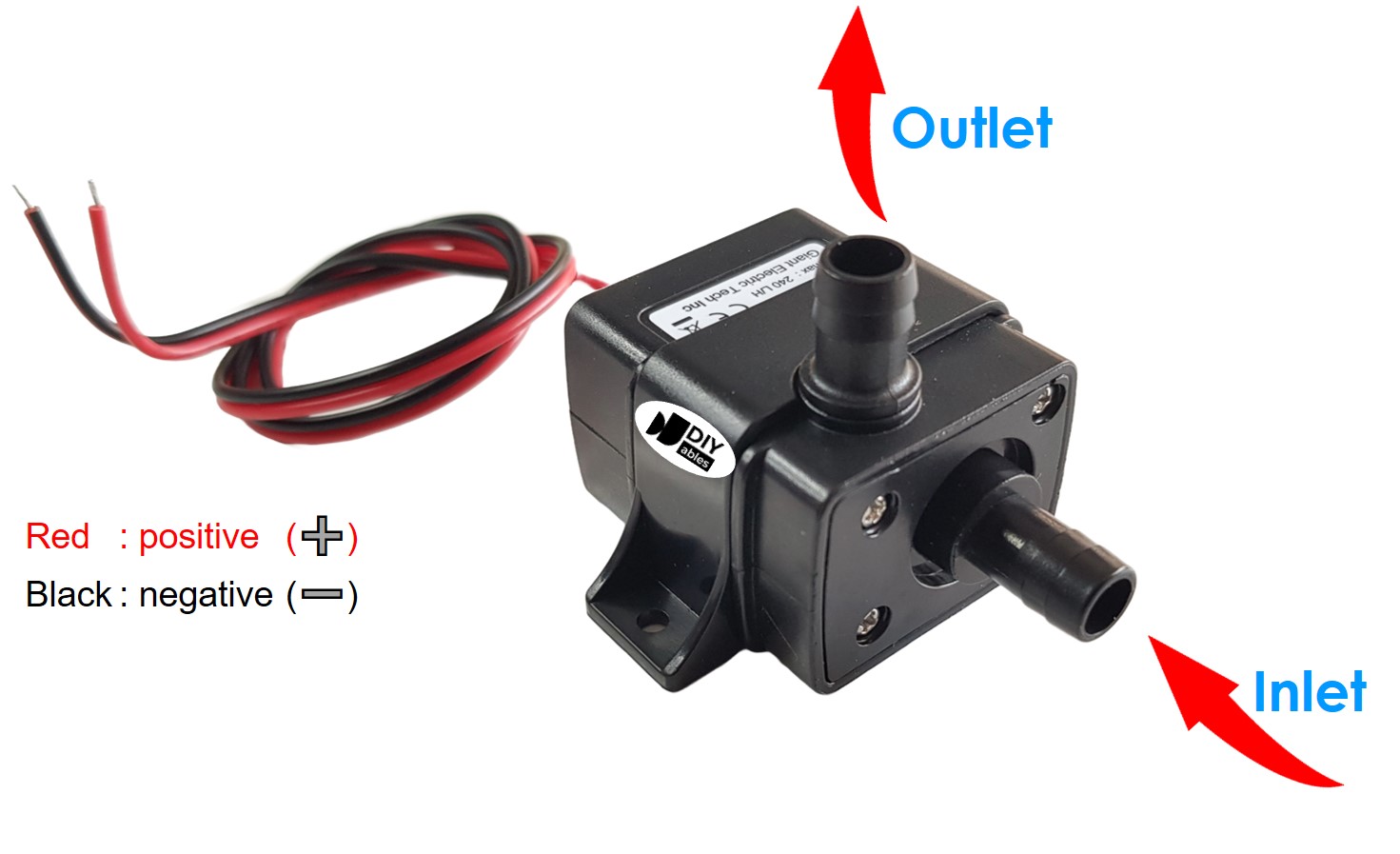

Sơ Đồ Chân Máy Bơm

image source: diyables.io

Máy bơm 12V có hai dây:

Dây âm (-) (màu đen): kết nối dây này với dây âm của nguồn điện DC 12V
Dây dương (+) (màu đỏ): kết nối dây này với dây dương của nguồn điện DC 12V

Cách Điều Khiển Máy Bơm Bằng ESP32

Nếu chúng ta kết nối nguồn điện 12V với máy bơm, máy bơm sẽ hoạt động. Chúng ta có thể điều khiển máy bơm bằng lập trình thông qua ESP32. Để làm được điều này, chúng ta cần một relay đặt giữa máy bơm và board ESP32. Chúng tôi có một hướng dẫn cụ thể về relay, chứa thông tin chi tiết và hướng dẫn từng bước về sơ đồ chân, nguyên lý hoạt động, cách đấu nối với ESP32, code ESP32... Tìm hiểu về relay trong hướng dẫn ESP32 - Relay

Sơ Đồ Đấu Nối Giữa ESP32, Relay và Máy Bơm

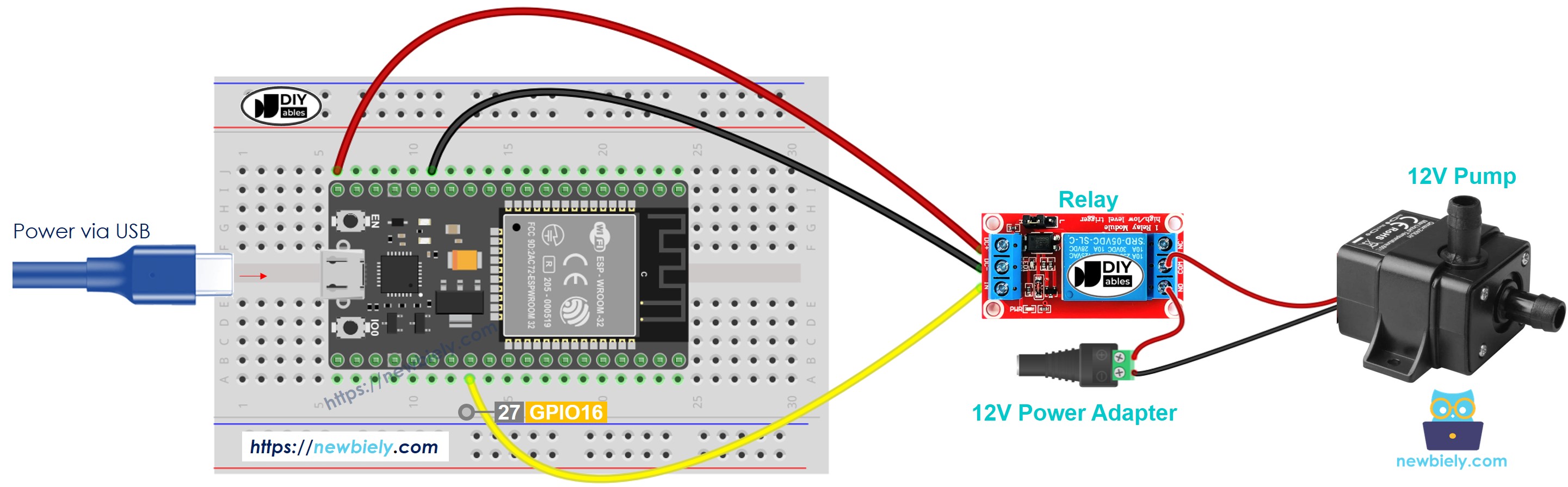

Cách kết nối ESP32 và điều khiển máy bơm sử dụng breadboard (cấp nguồn qua cáp USB)

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

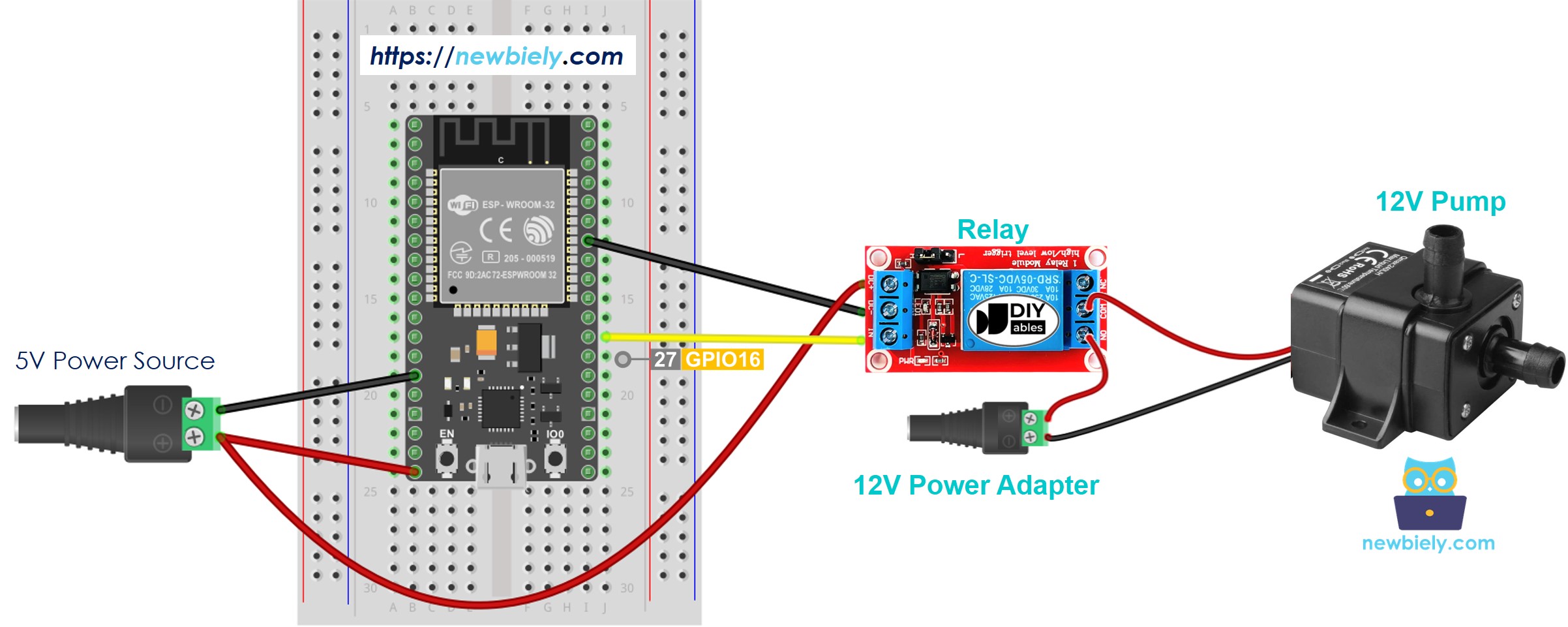

Cách kết nối ESP32 và điều khiển máy bơm sử dụng breadboard (cấp nguồn qua chân Vin)

This image is created using Fritzing. Click to enlarge image

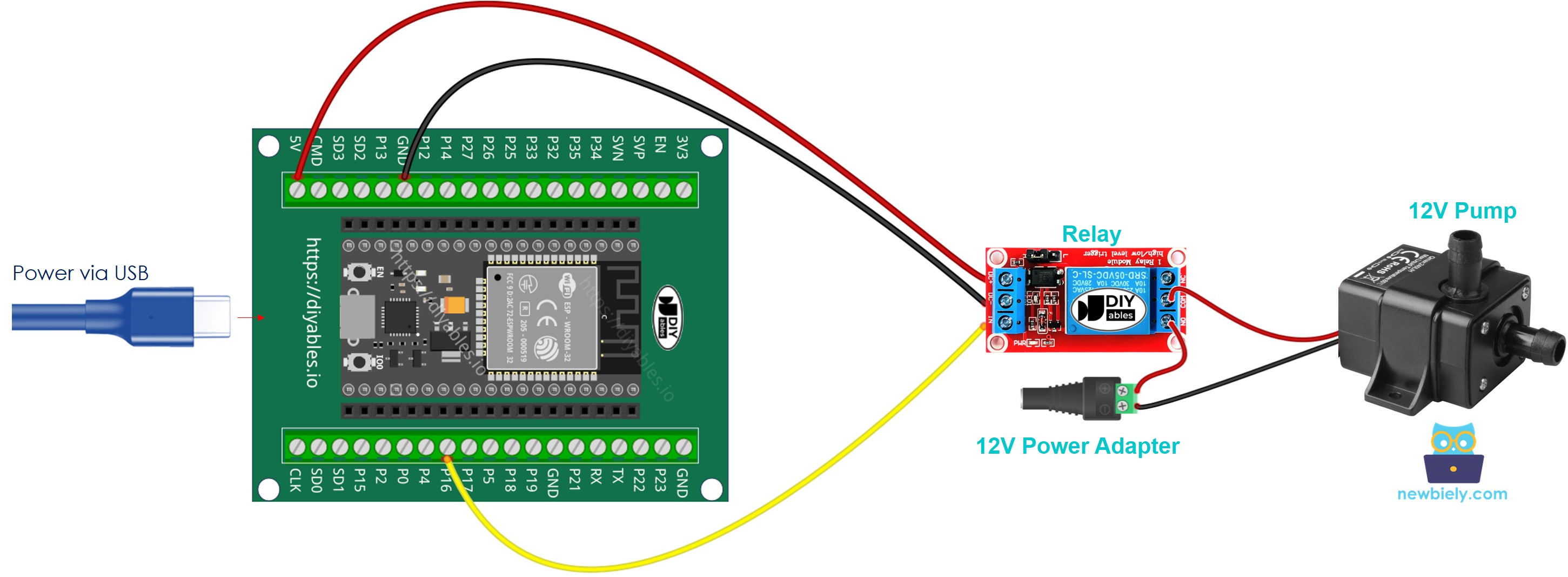

Cách kết nối ESP32 và điều khiển máy bơm sử dụng screw terminal block breakout board (cấp nguồn qua cáp USB)

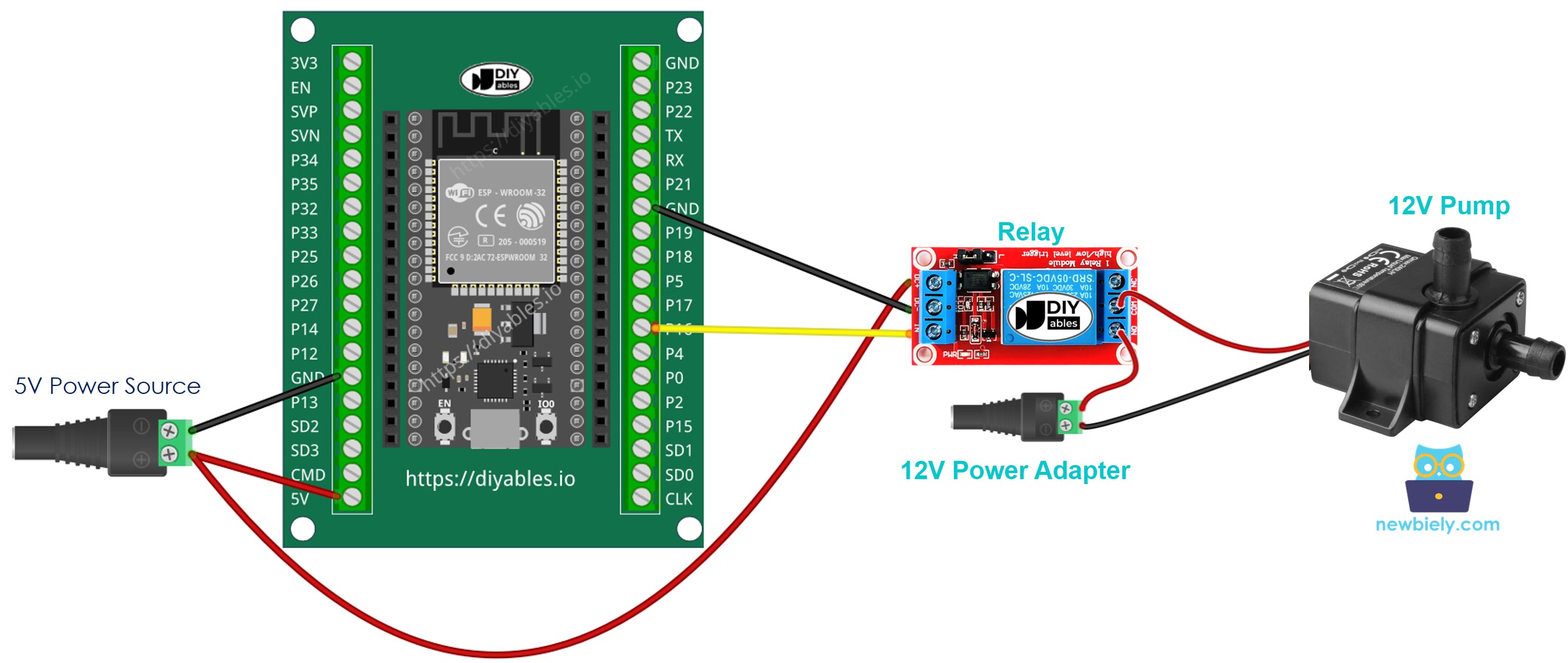

Cách kết nối ESP32 và điều khiển máy bơm sử dụng screw terminal block breakout board (cấp nguồn qua chân Vin)

Code ESP32 - Máy Bơm

Code dưới đây sẽ định kỳ bật/tắt máy bơm mỗi 4 giây một lần.

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-controls-pump */ #define RELAY_PIN 16 // ESP32 pin GPIO16, which connects to the pump the via the relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin GPIO16 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on pump 4 seconds delay(4000); digitalWrite(RELAY_PIN, LOW); // turn off pump 4 seconds delay(4000); }

Các Bước Nhanh

Nếu đây là lần đầu tiên bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
Thực hiện đấu nối theo hình ảnh trên.
Kết nối board ESP32 với PC của bạn qua cáp micro USB
Mở Arduino IDE trên PC của bạn.
Chọn đúng board ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.
Copy code trên và paste vào Arduino IDE.
Biên dịch và upload code lên board ESP32 bằng cách nhấn nút Upload trên Arduino IDE
Quan sát trạng thái của máy bơm

Giải Thích Code Từng Dòng

Code ESP32 trên có giải thích từng dòng. Hãy đọc các comment trong code!
