ESP32 Module RTC LCD
Trong hướng dẫn này, chúng tôi sẽ hướng dẫn bạn quy trình tạo đồng hồ LCD sử dụng ESP32 với các bước sau:
- Đọc ngày và giờ hiện tại từ module RTC DS3231 và hiển thị trên LCD I2C 16x2.
- Đọc ngày và giờ hiện tại từ module RTC DS1307 và hiển thị trên LCD I2C 16x2.
Bạn có thể lựa chọn giữa hai module RTC: DS3231 và DS1307. Để hỗ trợ bạn đưa ra quyết định sáng suốt, hãy tham khảo so sánh được nêu trong DS3231 vs DS1307.
Hướng dẫn này sẽ cung cấp hướng dẫn từng bước để tích hợp ESP32 với module RTC DS3231 hoặc DS1307 nhằm hiển thị thông tin ngày và giờ chính xác trên màn hình LCD I2C 16x2.
Phần cứng cần thiết
| 1 | × | mô-đun phát triển ESP-WROOM-32 | ||
| 1 | × | Alternatively, ESP32 Uno-form board | ||
| 1 | × | Alternatively, ESP32 S3 Uno-form board | ||
| 1 | × | Cáp USB Type-C | ||
| 1 | × | LCD I2C | ||
| 1 | × | Module Đồng hồ thời gian thực DS3231 | ||
| 1 | × | (Thay thế) Module Đồng hồ thời gian thực DS1307 | ||
| 1 | × | Pin CR2032 | ||
| 1 | × | breadboard (bo mạch thí nghiệm) | ||
| 1 | × | Dây nối Jumper | ||
| 1 | × | (Khuyến nghị) Screw Terminal Expansion Board for ESP32 | ||
| 1 | × | (Khuyến nghị) Breakout Expansion Board for ESP32 | ||
| 1 | × | (Khuyến nghị) Power Splitter for ESP32 |
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | ||
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Về LCD, module RTC DS3231 và DS1307
Chưa quen thuộc với LCD, DS3231 và DS1307, bao gồm sơ đồ chân, chức năng và lập trình? Khám phá các hướng dẫn toàn diện về các chủ đề này dưới đây:
Cài đặt thư viện LCD và RTC
- Nhấp vào biểu tượng Libraries ở thanh bên trái của Arduino IDE.

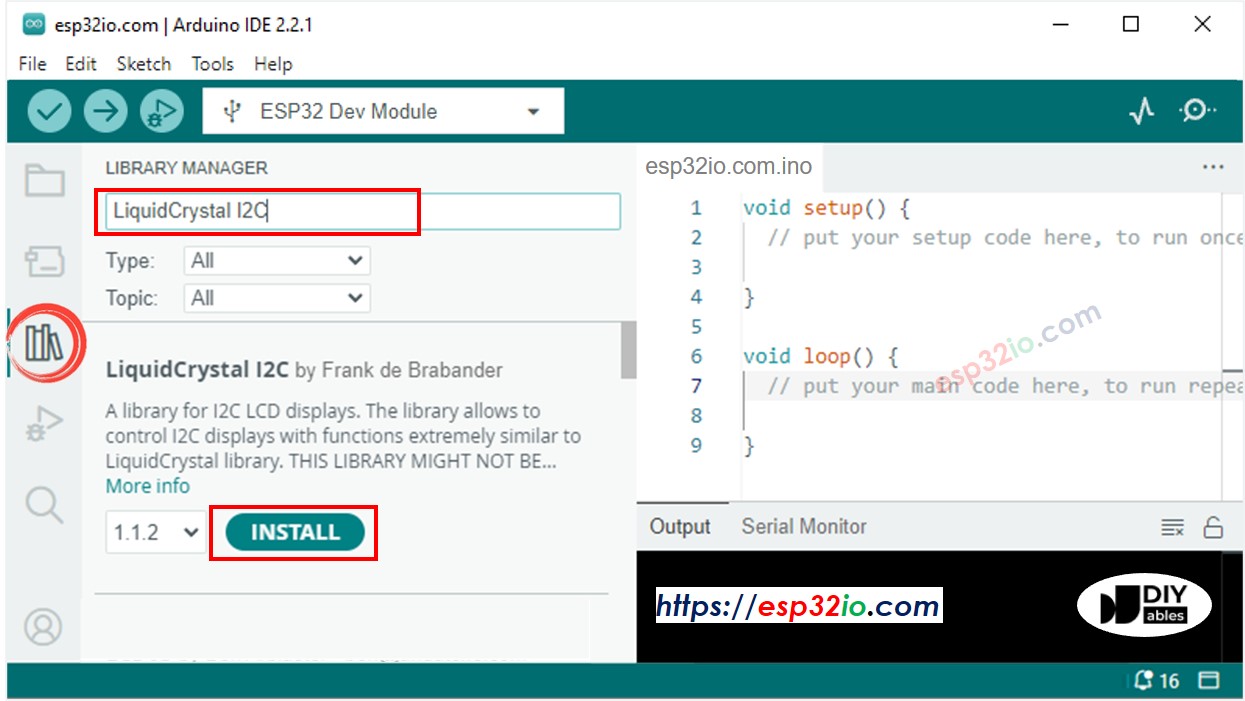

- Tìm kiếm "LiquidCrystal I2C", sau đó tìm thư viện LiquidCrystal_I2C của Frank de Brabander
- Nhấp nút Install để cài đặt thư viện LiquidCrystal_I2C.

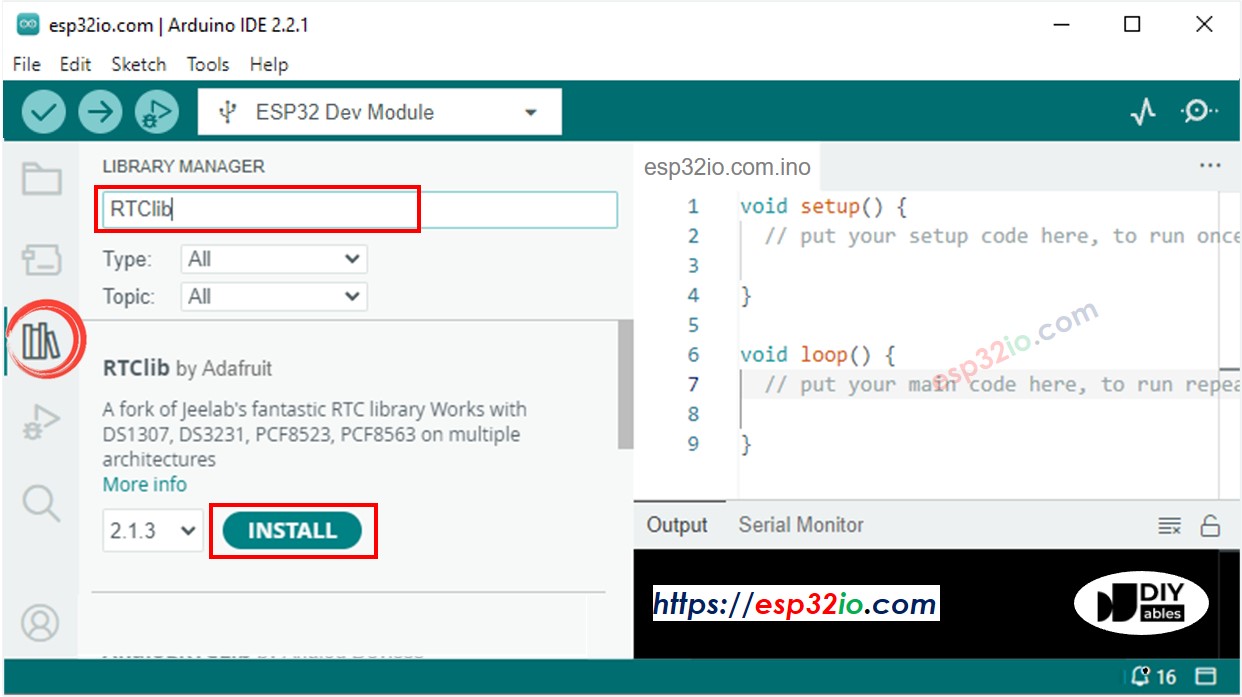

- Tìm kiếm "RTClib", sau đó tìm thư viện RTC của Adafruit
- Nhấp nút Install để cài đặt thư viện RTC.

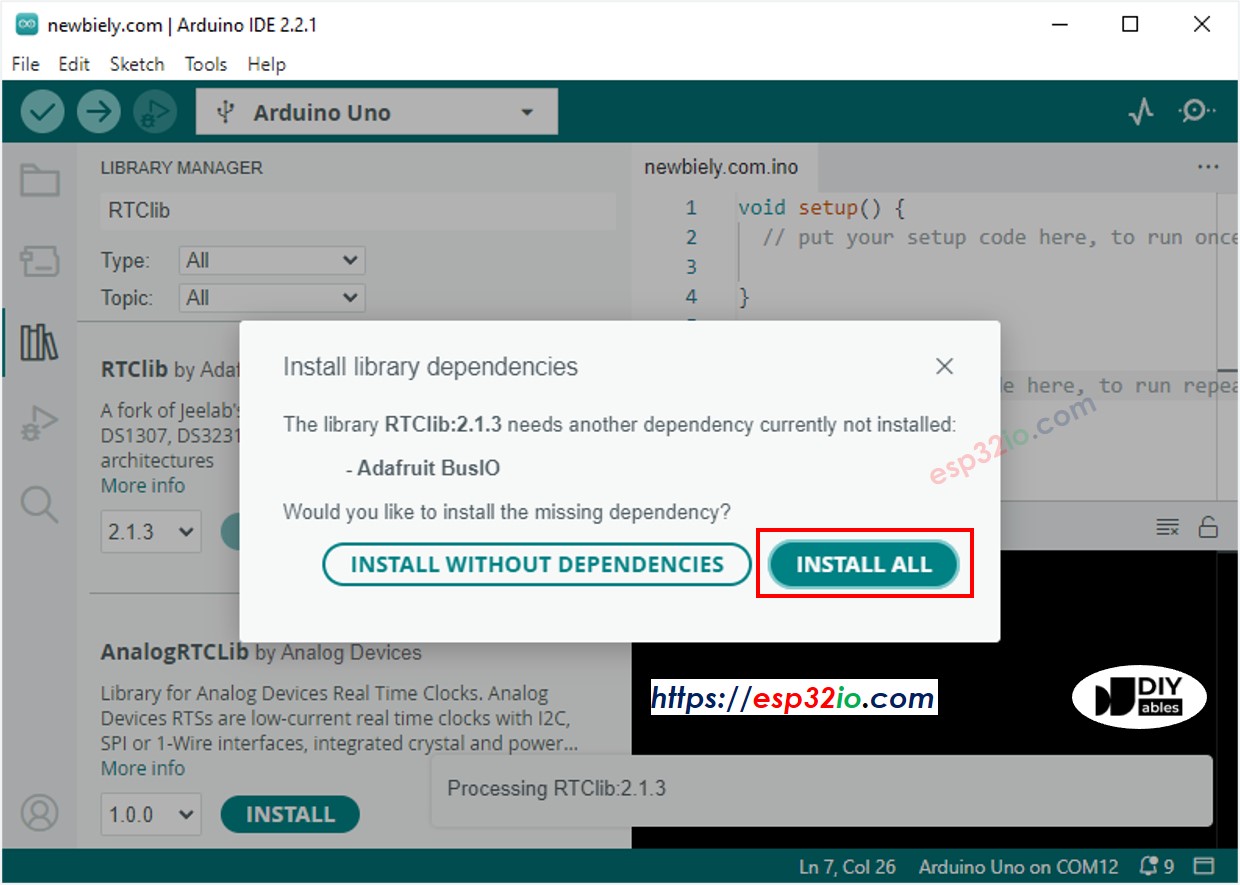

- Bạn có thể được yêu cầu cài đặt các thành phần phụ thuộc cho thư viện
- Cài đặt tất cả các thành phần phụ thuộc cho thư viện bằng cách nhấp nút Install All.
Đọc thời gian từ module RTC DS3231 và hiển thị trên LCD

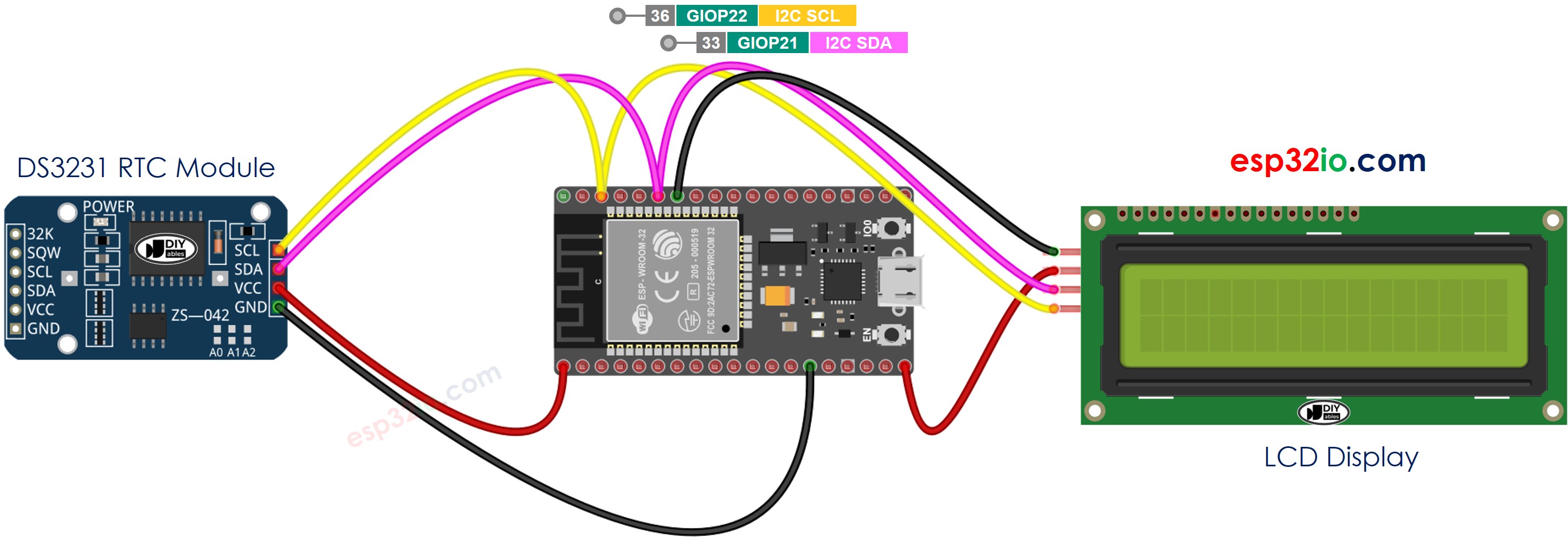

Sơ đồ kết nối
This image is created using Fritzing. Click to enlarge image
Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.
Mã nguồn ESP32 - DS3231 và LCD
/*
* Mã ESP32 này được phát triển bởi newbiely.vn
* Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp32/esp32-rtc-module-lcd
*/
#include <LiquidCrystal_I2C.h>
#include <RTClib.h>
LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows
RTC_DS3231 rtc;
void setup() {
Serial.begin(9600);
lcd.init(); // initialize the lcd
lcd.backlight(); // open the backlight
// SETUP RTC MODULE
if (!rtc.begin()) {
Serial.println("RTC module is NOT found");
Serial.flush();
while (true)
;
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
void loop() {
DateTime now = rtc.now();
int year = now.year();
int month = now.month();
int day = now.day();
int hour = now.hour();
int minute = now.minute();
int second = now.second();
lcd.clear();
lcd.setCursor(0, 0); // start to print at the first row
lcd.print("Date: ");
lcd.print(year);
lcd.print("/");
lcd.print(month);
lcd.print("/");
lcd.print(day);
lcd.setCursor(0, 1); // start to print at the second row
lcd.print("Time: ");
lcd.print(hour);
lcd.print(":");
lcd.print(minute);
lcd.print(":");
lcd.print(second);
delay(1000); // Update every second
}
Các bước nhanh
- Nếu đây là lần đầu tiên bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
- Thực hiện kết nối như hình ảnh trên.
- Kết nối board ESP32 với PC của bạn qua cáp micro USB
- Mở Arduino IDE trên PC của bạn.
- Chọn đúng board ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.
- Sao chép mã nguồn ở trên và mở với Arduino IDE
- Nhấp nút Upload trên Arduino IDE để tải mã lên ESP32
- Xem kết quả trên LCD
Đọc thời gian từ module RTC DS1307 và hiển thị trên LCD

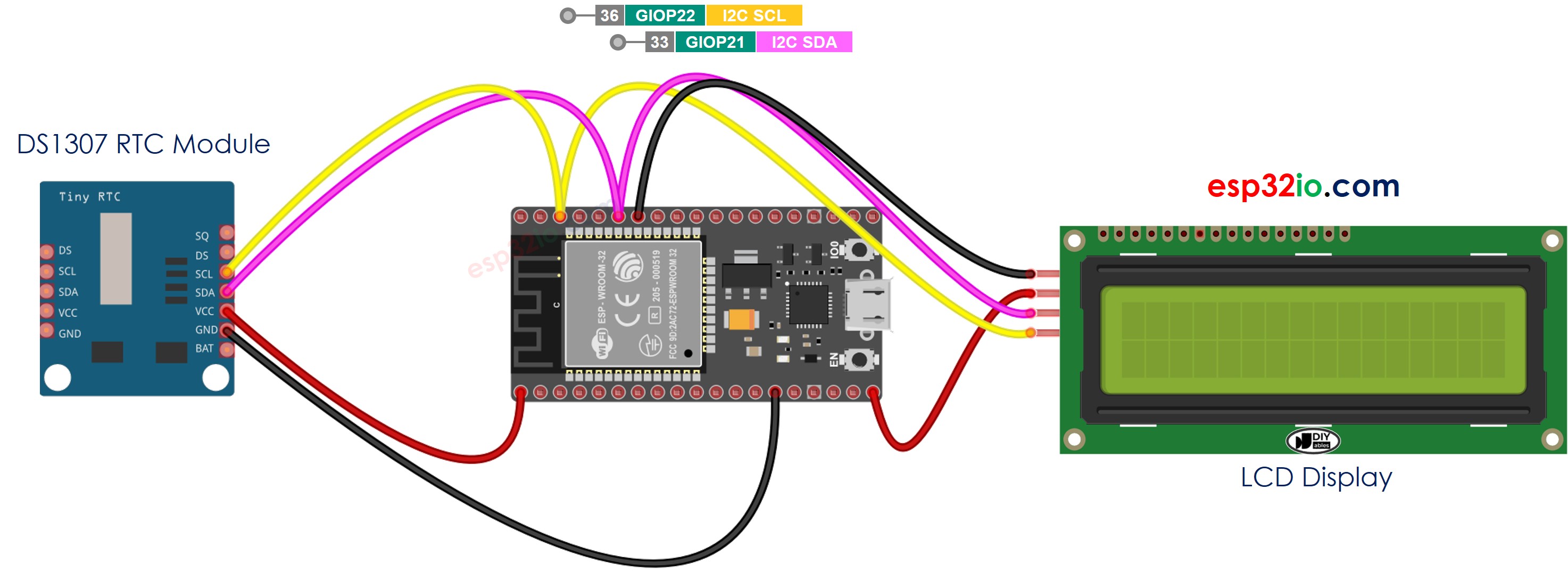

Sơ đồ kết nối
This image is created using Fritzing. Click to enlarge image
Mã nguồn ESP32 - DS1307 và LCD
/*
* Mã ESP32 này được phát triển bởi newbiely.vn
* Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp32/esp32-rtc-module-lcd
*/
#include <LiquidCrystal_I2C.h>
#include <RTClib.h>
LiquidCrystal_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows
RTC_DS1307 rtc;
void setup() {
Serial.begin(9600);
lcd.init(); // initialize the lcd
lcd.backlight(); // open the backlight
// SETUP RTC MODULE
if (!rtc.begin()) {
Serial.println("RTC module is NOT found");
Serial.flush();
while (true)
;
}
// automatically sets the RTC to the date & time on PC this sketch was compiled
rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
}
void loop() {
DateTime now = rtc.now();
int year = now.year();
int month = now.month();
int day = now.day();
int hour = now.hour();
int minute = now.minute();
int second = now.second();
lcd.clear();
lcd.setCursor(0, 0); // start to print at the first row
lcd.print("Date: ");
lcd.print(year);
lcd.print("/");
lcd.print(month);
lcd.print("/");
lcd.print(day);
lcd.setCursor(0, 1); // start to print at the second row
lcd.print("Time: ");
lcd.print(hour);
lcd.print(":");
lcd.print(minute);
lcd.print(":");
lcd.print(second);
delay(1000); // Update every second
}
Các bước nhanh
- Nếu đây là lần đầu tiên bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
- Thực hiện kết nối như hình ảnh trên.
- Kết nối board ESP32 với PC của bạn qua cáp micro USB
- Mở Arduino IDE trên PC của bạn.
- Chọn đúng board ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.
- Sao chép mã nguồn ở trên và mở với Arduino IDE
- Nhấp nút Upload trên Arduino IDE để tải mã lên ESP32
- Xem kết quả trên LCD
