ESP32 Cảm Biến Cảm Ứng LED

Hướng dẫn này sẽ chỉ bạn cách sử dụng ESP32 để điều khiển LED dựa trên trạng thái của cảm biến cảm ứng. Chi tiết:

Nếu cảm biến cảm ứng được chạm, ESP32 bật LED
Nếu cảm biến cảm ứng KHÔNG được chạm, ESP32 tắt LED

Chúng tôi cũng có một hướng dẫn khác: ESP32 - Cảm Biến Cảm Ứng Điều Khiển LED, hướng dẫn này sẽ chuyển đổi trạng thái LED giữa BẬT và TẮT khi cảm biến cảm ứng được chạm.

Linh Kiện Cần Thiết

1	×	mô-đun phát triển ESP-WROOM-32
1	×	Alternatively, ESP32 Uno-form board
1	×	Alternatively, ESP32 S3 Uno-form board
1	×	Cáp USB Type-C
1	×	Cảm Biến Cảm Ứng
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	Điện trở 220 ohm
1	×	breadboard (bo mạch thí nghiệm)
1	×	Dây Jumper
1	×	(Tùy chọn) DC Power Jack
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32
1	×	(Khuyến nghị) Power Splitter for ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về LED và Cảm Biến Cảm Ứng

Chúng tôi có các hướng dẫn cụ thể về LED và cảm biến cảm ứng. Mỗi hướng dẫn chứa thông tin chi tiết và hướng dẫn từng bước về pinout phần cứng, nguyên lý hoạt động, kết nối dây với ESP32, code ESP32... Tìm hiểu thêm tại các liên kết sau:

Sơ Đồ Đấu Nối

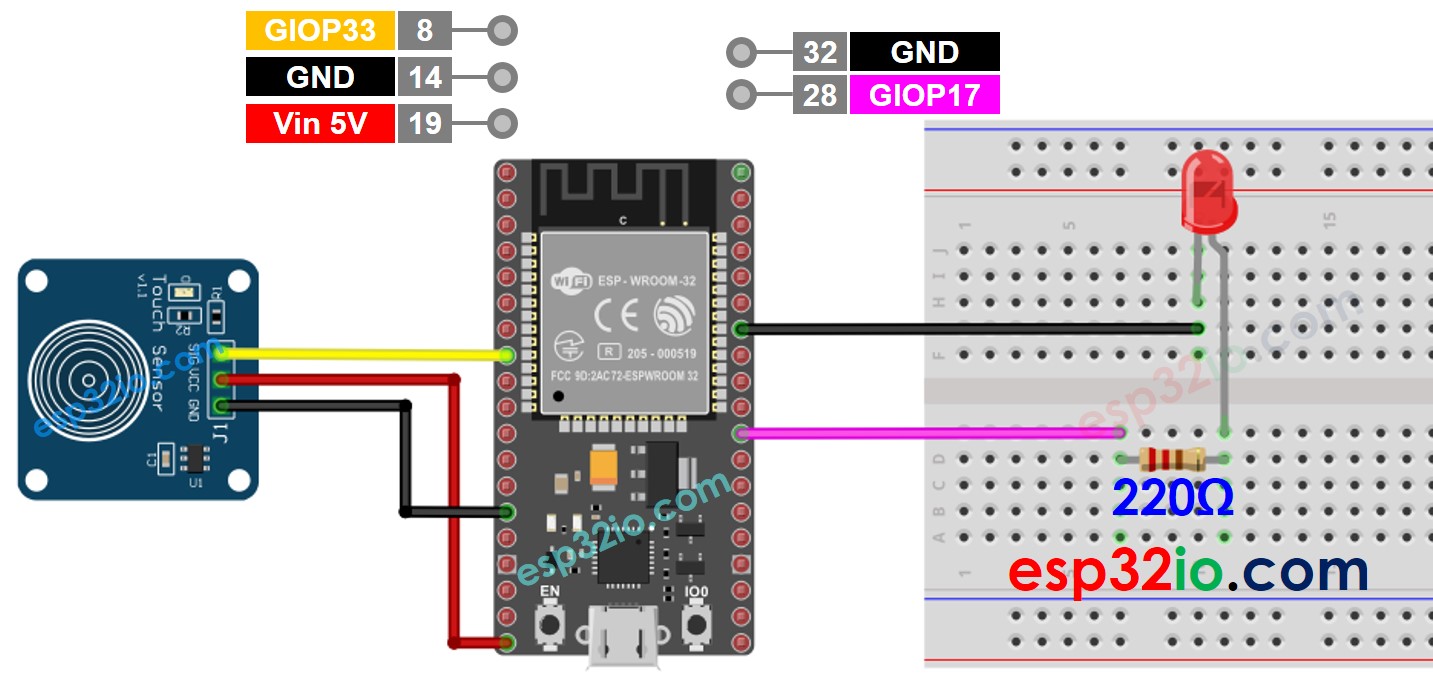

Sơ đồ đấu nối với nguồn điện từ cáp USB

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

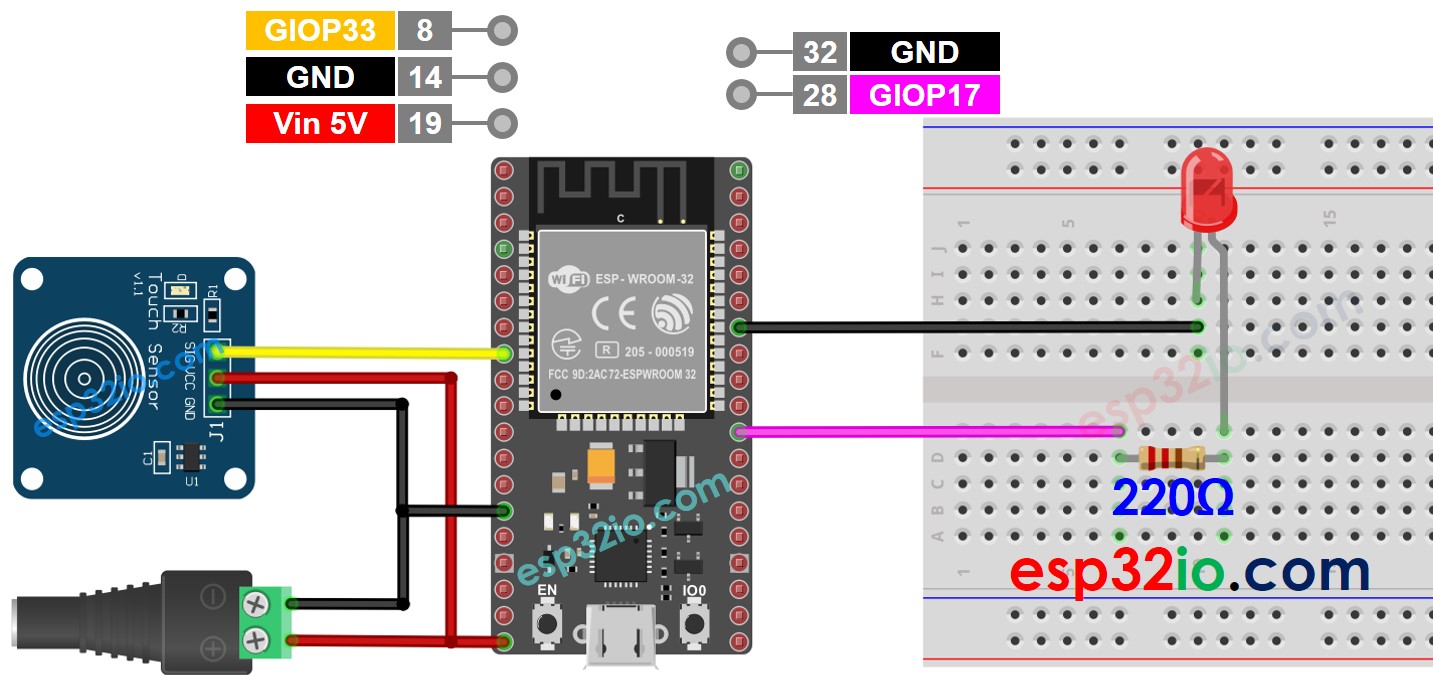

Sơ đồ đấu nối với nguồn điện từ adapter 5v

ESP32 cảm biến chạm LED sơ đồ đấu dây 5v power source

This image is created using Fritzing. Click to enlarge image

Code ESP32

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-touch-sensor-led */ #define TOUCH_SENSOR_PIN 33 // ESP32 pin GPIO33 connected to the OUTPUT pin of touch sensor #define LED_PIN 17 // ESP32 pin GPIO17 connected to LED's pin void setup() { Serial.begin(9600); // initialize serial pinMode(TOUCH_SENSOR_PIN, INPUT); // set ESP32 pin to input mode pinMode(LED_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { int touchState = digitalRead(TOUCH_SENSOR_PIN); // read new state if (touchState == HIGH) { Serial.println("The sensor is being touched");; digitalWrite(LED_PIN, HIGH); // turn on } else if (touchState == LOW) { Serial.println("The sensor is untouched"); digitalWrite(LED_PIN, LOW); // turn off } }

Các Bước Nhanh

Nếu đây là lần đầu bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
Đấu nối theo hình ảnh trên.
Kết nối bo mạch ESP32 với PC của bạn qua cáp micro USB
Mở Arduino IDE trên PC.
Chọn đúng bo mạch ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.
Copy code trên và paste vào Arduino IDE.

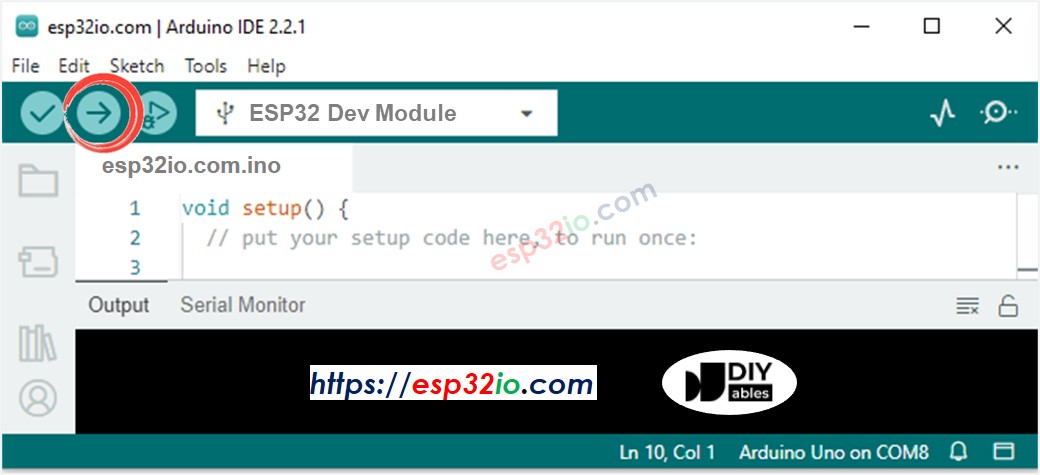

Biên dịch và upload code lên bo mạch ESP32 bằng cách nhấp nút Upload trên Arduino IDE

Chạm và giữ chạm cảm biến cảm ứng trong vài giây
Quan sát sự thay đổi trạng thái của LED

Giải Thích Code Từng Dòng

Code ESP32 ở trên có giải thích từng dòng. Vui lòng đọc các comment trong code!
