ESP32 Cảm Biến Mưa Relay

Chúng ta sẽ học cách lập trình ESP32 để kích hoạt relay khi phát hiện mưa.

Việc kết nối relay với motor hoặc actuator cho phép chúng ta sử dụng cảm biến mưa để điều khiển motor hoặc actuator một cách liền mạch.

Linh Kiện Cần Thiết

1	×	mô-đun phát triển ESP-WROOM-32
1	×	Alternatively, ESP32 Uno-form board
1	×	Alternatively, ESP32 S3 Uno-form board
1	×	Cáp USB Type-C
1	×	Cảm Biến Mưa
1	×	Relay
1	×	Dây Jumper
1	×	(Tùy chọn) Khóa Solenoid
1	×	(Tùy chọn) Adapter Nguồn 12V
1	×	(Tùy chọn) Jack Nguồn DC
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32
1	×	(Khuyến nghị) Power Splitter for ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về Relay và Cảm Biến Mưa

Chưa quen thuộc với relay và cảm biến mưa, bao gồm pinout, chức năng và cách lập trình? Khám phá các tutorial toàn diện về những chủ đề này bên dưới:

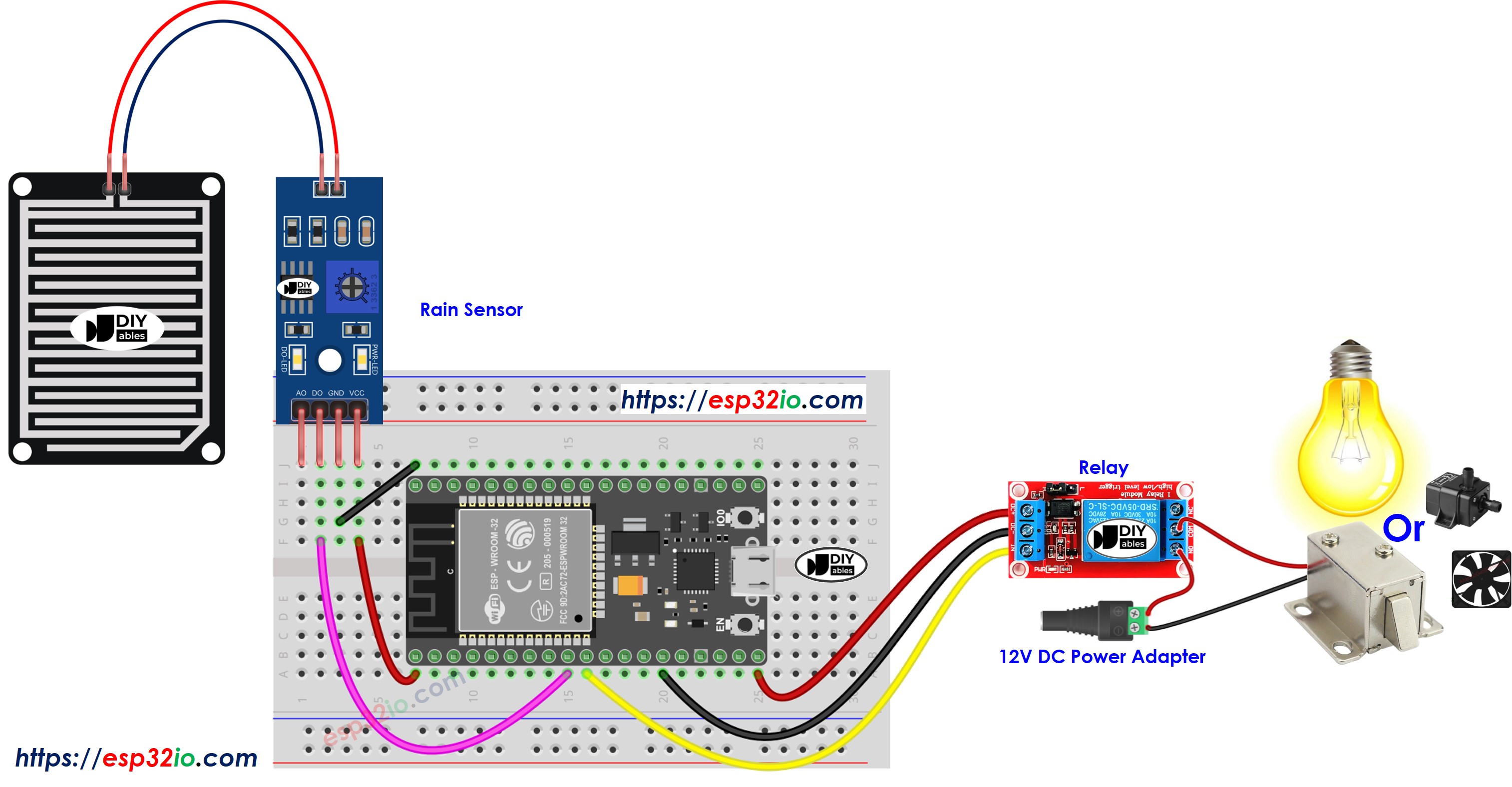

Sơ Đồ Đấu Nối

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

Code ESP32

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-rain-sensor-relay */ #define RAIN_SENSOR_PIN 25 // The ESP32 pin GPIO25 connected to the sound sensor #define RELAY_PIN 26 // The ESP32 pin GPIO26 connected to the relay int rain_state = LOW; // current state of rain sensor's pin int prev_rain_state = LOW; // previous state of rain sensor's pin void setup() { Serial.begin(9600); // initialize serial pinMode(RAIN_SENSOR_PIN, INPUT); // set ESP32 pin to input mode pinMode(RELAY_PIN, OUTPUT); // set ESP32 pin to output mode } void loop() { prev_rain_state = rain_state; // store old state rain_state = digitalRead(RAIN_SENSOR_PIN); // read new state if (prev_rain_state == LOW && rain_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Rain detected!"); digitalWrite(RELAY_PIN, HIGH); // turn on } else if (prev_rain_state == HIGH && rain_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Rain stopped!"); digitalWrite(RELAY_PIN, LOW); // turn off } }

Các Bước Nhanh

Nếu đây là lần đầu bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
Thực hiện đấu nối như hình ảnh trên.
Kết nối board ESP32 với PC qua cáp micro USB
Mở Arduino IDE trên PC của bạn.
Chọn đúng board ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.
Kết nối ESP32 với PC qua cáp USB
Mở Arduino IDE, chọn đúng board và port
Copy code trên và mở bằng Arduino IDE
Nhấp nút Upload trên Arduino IDE để upload code lên ESP32

Di chuyển tay của bạn phía trước cảm biến
Quan sát sự thay đổi trạng thái của relay

Giải Thích Code

Đọc giải thích từng dòng trong các dòng comment của source code!
