ESP32 Button Servo Motor
Hướng dẫn này sẽ chỉ cho bạn cách sử dụng ESP32 với button và servo motor. Cụ thể, chúng ta sẽ học cách thực hiện:
- ESP32 tự động xoay servo motor tới 90° khi button được nhấn.
- ESP32 tự động xoay servo motor về 0° khi button được nhấn lần tiếp theo.
Quá trình này sẽ được lặp lại.
Linh Kiện Cần Thiết
| 1 | × | mô-đun phát triển ESP-WROOM-32 | ||
| 1 | × | Alternatively, ESP32 Uno-form board | ||
| 1 | × | Alternatively, ESP32 S3 Uno-form board | ||
| 1 | × | USB Cable Type-A to Type-C (for USB-A PC) | ||
| 1 | × | USB Cable Type-C to Type-C (for USB-C PC) | ||
| 1 | × | breadboard-mount Button với Cap | ||
| 1 | × | breadboard-mount Button Kit | ||
| 1 | × | Panel-mount Push Button | ||
| 1 | × | mô-đun nút nhấn | ||
| 1 | × | động cơ servo | ||
| 1 | × | breadboard (Bo mạch thí nghiệm) | ||
| 1 | × | dây jumper (Dây nối) | ||
| 1 | × | (Tùy chọn) DC Power Jack | ||
| 1 | × | (Khuyến nghị) Screw Terminal Expansion Board for ESP32 | ||
| 1 | × | (Khuyến nghị) Breakout Expansion Board for ESP32 | ||
| 1 | × | (Khuyến nghị) Power Splitter for ESP32 |
Or you can buy the following kits:
| 1 | × | DIYables ESP32 Starter Kit (ESP32 included) | ||
| 1 | × | DIYables Sensor Kit (30 sensors/displays) | ||
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |

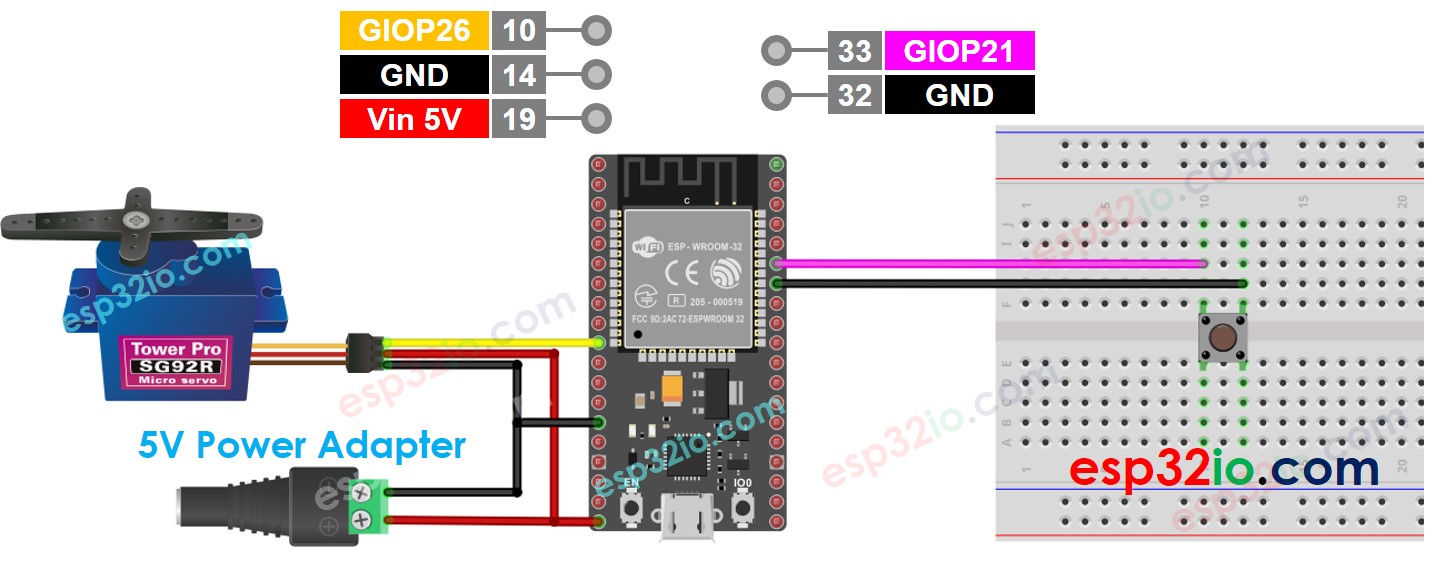

Sơ Đồ Đấu Nối
This image is created using Fritzing. Click to enlarge image
Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.
Code ESP32 - Button Điều Khiển Servo Motor
Tại sao cần debounce cho button? ⇒ xem ESP32 - Nút Nhấn - Debounce
/*
* Mã ESP32 này được phát triển bởi newbiely.vn
* Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc.
* Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập:
* https://newbiely.vn/tutorials/esp32/esp32-button-servo-motor
*/
#include <ESP32Servo.h>
#include <ezButton.h>
#define BUTTON_PIN 21 // ESP32 pin GPIO21 connected to button's pin
#define SERVO_PIN 26 // ESP32 pin GPIO26 connected to servo motor's pin
ezButton button(BUTTON_PIN); // create ezButton object that attach to pin 7;
Servo servo; // create servo object to control a servo
// variables will change:
int angle = 0; // the current angle of servo motor
void setup() {
Serial.begin(9600); // initialize serial
button.setDebounceTime(50); // set debounce time to 50 milliseconds
servo.attach(SERVO_PIN); // attaches the servo on pin 9 to the servo object
servo.write(angle);
}
void loop() {
button.loop(); // MUST call the loop() function first
if (button.isPressed()) {
// change angle of servo motor
if (angle == 0)
angle = 90;
else if (angle == 90)
angle = 0;
// control servo motor arccoding to the angle
Serial.print("The button is pressed => rotate servo to ");
Serial.print(angle);
Serial.println("°");
servo.write(angle);
}
}
Các Bước Nhanh
- Nếu đây là lần đầu bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
- Cài đặt thư viện ezButton. Xem Cách Thực Hiện
- Click vào biểu tượng Libraries trên thanh bên trái của Arduino IDE.
- Gõ ESP32Servo vào ô tìm kiếm, sau đó tìm thư viện servo của Kevin Harrington, John K. Bennett.
- Click nút Install để cài đặt thư viện servo motor cho ESP32.
- Sao chép code trên và dán vào Arduino IDE.
- Biên dịch và upload code lên board ESP32 bằng cách click nút Upload trên Arduino IDE
- Nhấn button nhiều lần
- Quan sát sự xoay của servo motor
