ESP32 Rotary Encoder LED

Trong hướng dẫn này, chúng ta sẽ học cách lập trình ESP32 để điều khiển độ sáng của LED theo giá trị đầu ra của rotary encoder.

Linh Kiện Cần Thiết

1	×	mô-đun phát triển ESP-WROOM-32
1	×	Alternatively, ESP32 Uno-form board
1	×	Alternatively, ESP32 S3 Uno-form board
1	×	Cáp USB Type-C
1	×	encoder xoay
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	Điện trở 220 ohm
1	×	breadboard
1	×	Dây Jumper
1	×	(Khuyến nghị) Screw Terminal Expansion Board for ESP32
1	×	(Khuyến nghị) Breakout Expansion Board for ESP32
1	×	(Khuyến nghị) Power Splitter for ESP32

Or you can buy the following kits:

1	×	DIYables ESP32 Starter Kit (ESP32 included)
1	×	DIYables Sensor Kit (30 sensors/displays)
1	×	DIYables Sensor Kit (18 sensors/displays)

Về LED và Rotary Encoder

Chưa quen với LED và rotary encoder, bao gồm sơ đồ chân, chức năng và cách lập trình? Khám phá các hướng dẫn toàn diện về những chủ đề này dưới đây:

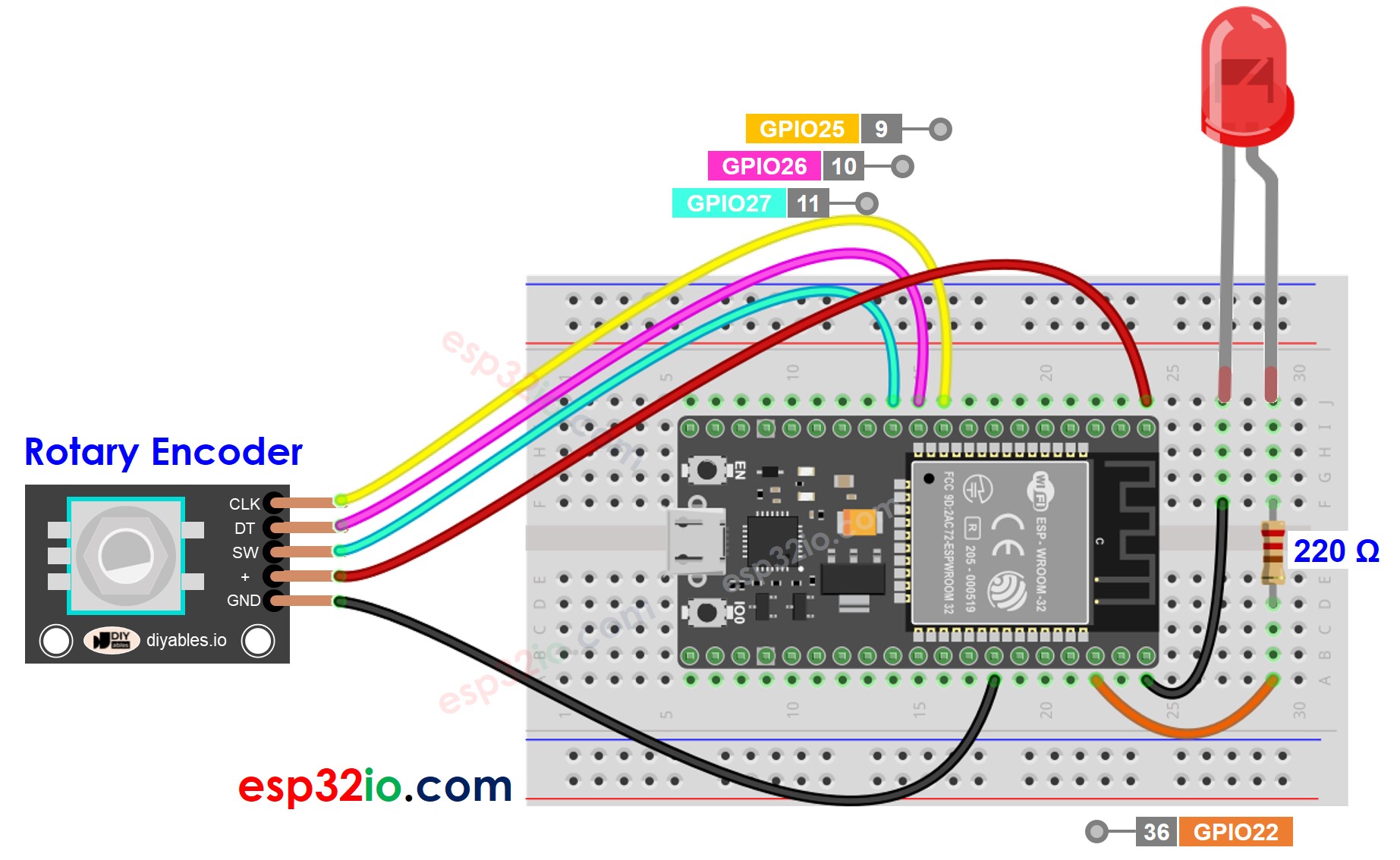

Sơ Đồ Kết Nối

This image is created using Fritzing. Click to enlarge image

Nếu bạn chưa rõ cách cấp nguồn cho ESP32 và các linh kiện khác, xem: Cách Cung Cấp Nguồn Điện Cho ESP32.

Code ESP32

/* * Mã ESP32 này được phát triển bởi newbiely.vn * Mã ESP32 này được cung cấp để sử dụng công khai, không có ràng buộc. * Để xem hướng dẫn chi tiết và sơ đồ kết nối, vui lòng truy cập: * https://newbiely.vn/tutorials/esp32/esp32-rotary-encoder-led */ #include <ESP32Servo.h> #define CLK_PIN 25 // ESP32 pin GPIO25 connected to the rotary encoder's CLK pin #define DT_PIN 26 // ESP32 pin GPIO26 connected to the rotary encoder's DT pin #define SW_PIN 27 // ESP32 pin GPIO27 connected to the rotary encoder's SW pin #define LED_PIN 22 // ESP32 pin GPIO22 connected to the LED #define DIRECTION_CW 0 // clockwise direction #define DIRECTION_CCW 1 // counter-clockwise direction int counter = 0; int direction = DIRECTION_CW; int CLK_state; int prev_CLK_state; int brightness = 125; // middle value void setup() { Serial.begin(9600); // configure encoder pins as inputs pinMode(CLK_PIN, INPUT); pinMode(DT_PIN, INPUT); // read the initial state of the rotary encoder's CLK pin prev_CLK_state = digitalRead(CLK_PIN); pinMode(LED_PIN, OUTPUT); } void loop() { // read the current state of the rotary encoder's CLK pin CLK_state = digitalRead(CLK_PIN); // If the state of CLK is changed, then pulse occurred // React to only the rising edge (from LOW to HIGH) to avoid double count if (CLK_state != prev_CLK_state && CLK_state == HIGH) { // if the DT state is HIGH // the encoder is rotating in counter-clockwise direction => decrease the counter if (digitalRead(DT_PIN) == HIGH) { direction = DIRECTION_CCW; counter--; brightness -= 10; // you can change this value } else { // the encoder is rotating in clockwise direction => increase the counter direction = DIRECTION_CW; counter++; brightness += 10; // you can change this value } if (brightness < 0) brightness = 0; else if (brightness > 255) brightness = 255; // sets the brightness of LED according to the counter analogWrite(LED_PIN, brightness); Serial.print("COUNTER: "); Serial.print(counter); Serial.print(" | BRIGHTNESS: "); Serial.println(brightness); } // save last CLK state prev_CLK_state = CLK_state; }

Các Bước Thực Hiện

Nếu đây là lần đầu bạn sử dụng ESP32, hãy xem ESP32 - Cài Đặt Phần Mềm.
Thực hiện kết nối theo sơ đồ trên.
Kết nối board ESP32 với PC qua cáp micro USB
Mở Arduino IDE trên PC của bạn.
Chọn đúng board ESP32 (ví dụ: ESP32 Dev Module) và cổng COM.
Kết nối ESP32 với PC qua cáp USB
Mở Arduino IDE, chọn đúng board và port
Copy code trên và mở bằng Arduino IDE
Click nút Upload trên Arduino IDE để tải code lên ESP32
Mở Serial Monitor
Xoay rotary encoder
Quan sát độ sáng của LED
Xem kết quả trên Serial Monitor

COM6

Send

Autoscroll Show timestamp

Clear output

9600 baud

Newline

Giải Thích Code

Đọc giải thích từng dòng trong phần comment của source code!

Video Tutorial

Việc sản xuất video tốn rất nhiều thời gian. Nếu video hướng dẫn hữu ích cho việc học của bạn, hãy đăng ký kênh YouTube để ủng hộ. Nếu nhu cầu đủ cao, chúng tôi sẽ cố gắng làm thêm nhiều video.
